单缸活塞式动力输出结构三维设计

　　在小型动力配套、教学演示、微型动力装置研发场景中，单活塞动力结构是理解内燃机工作逻辑、验证曲柄连杆传动方案的核心载体，本次完成的这套活塞动力结构三维设计，完全围绕实际装配与运动验证需求搭建，没有冗余的装饰性结构，所有特征都服务于动力转换的核心功能。从实际用途来看，这套结构可以直接作为小型教具的核心演示部件，也能作为微型燃油动力装置、小型气动动力单元的设计原型，帮助结构工程师快速验证活塞往复运动到曲轴旋转运动的转换逻辑，排查运动干涉风险，缩短前期方案验证的周期。

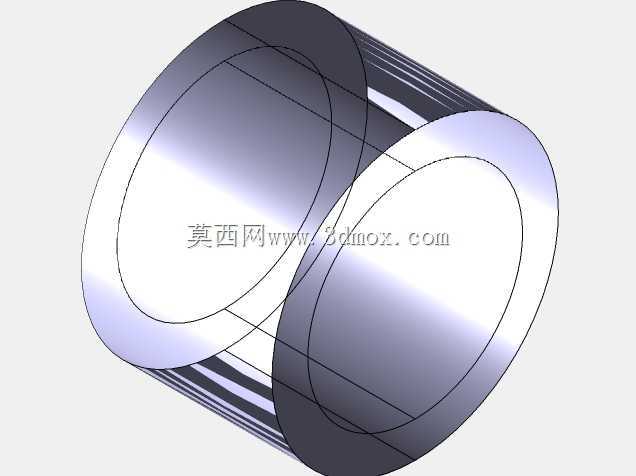

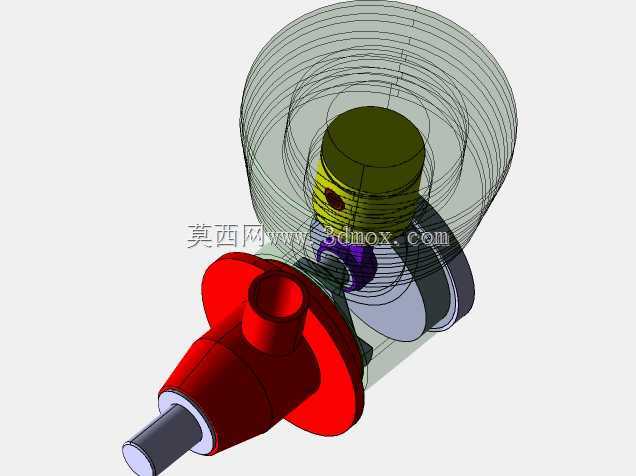

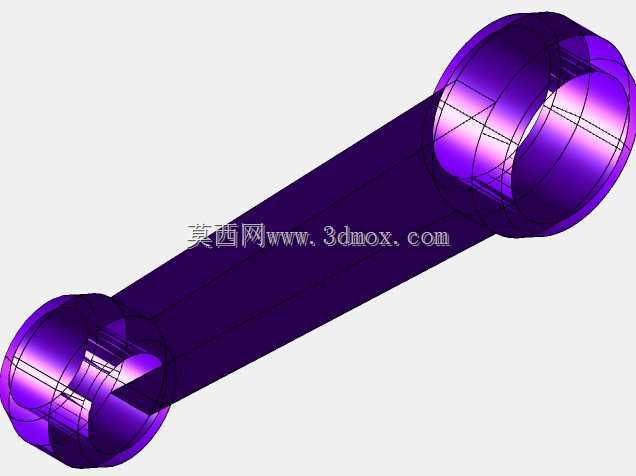

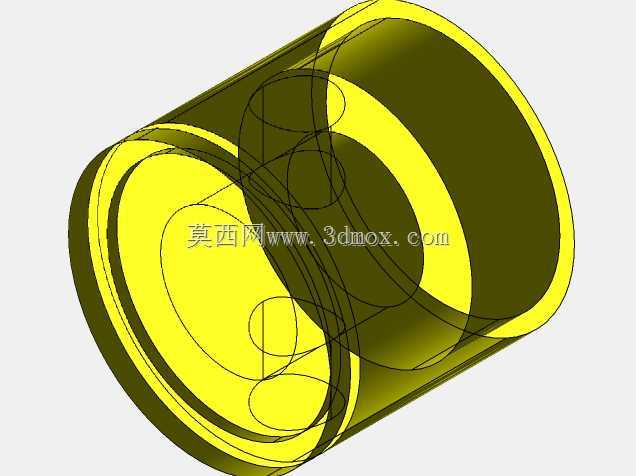

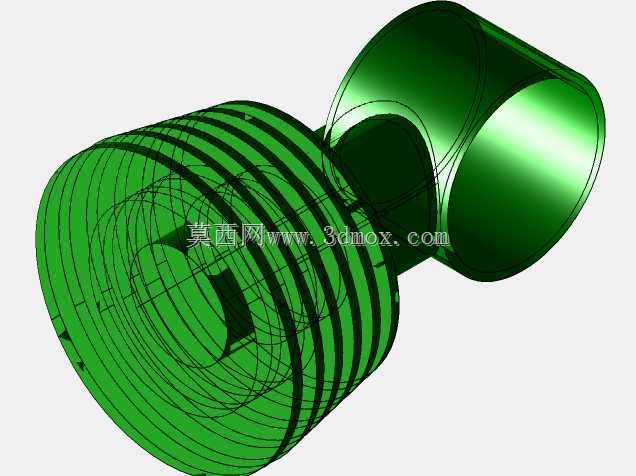

　　设计过程中首先敲定的是曲柄连杆机构的运动边界，活塞在缸套内的往复行程直接决定了动力输出的排量参数，建模时先确定曲轴的回转半径，再匹配对应长度的连杆，确保活塞运行到上止点时，连杆与曲轴曲柄的夹角不会出现死点，同时活塞运行到下止点时，连杆不会与缸套下端面发生碰撞。缸体部分采用了半透明的可视化设计，这并非为了外观效果，而是在做运动仿真时可以直接观察内部活塞环、活塞销的运动状态，不需要反复做剖面剖切操作，提升设计校验的效率。缸套的内壁粗糙度、活塞与缸壁的配合间隙在建模时就预留了合理的公差带，活塞上的环槽结构完全按照实际密封需求设计，可直接适配标准尺寸的活塞环，不需要二次修改结构。

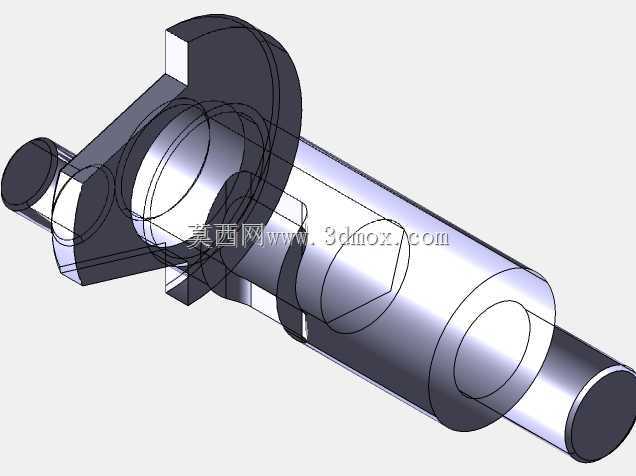

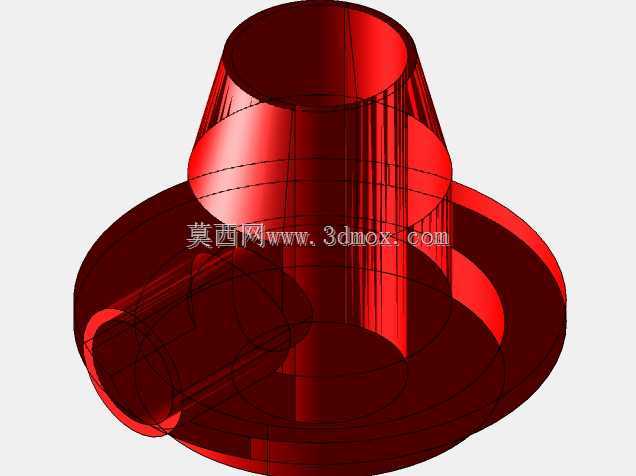

　　前端的动力输出轴做了阶梯轴设计，不同轴段分别对应轴承安装位、动力外接位、曲轴配重安装位，轴肩的高度完全符合轴承定位的标准要求，输出端的轴径尺寸匹配通用的小型联轴器安装尺寸，不需要额外做转接结构就能直接连接负载。曲轴的配重块结构经过了动平衡逻辑的初步校验，配重的偏心质量与活塞、连杆的往复运动质量做了对应匹配，能有效降低高速运转时的振动幅度，这部分结构在建模时没有采用简化处理，完整还原了配重块的外形与安装定位面，可直接用于后续的动平衡仿真分析。

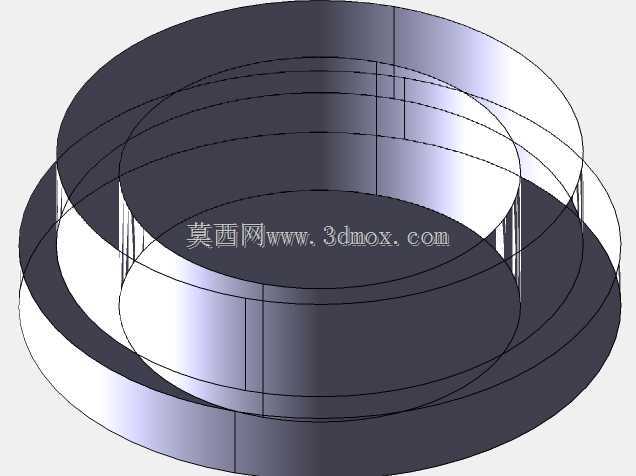

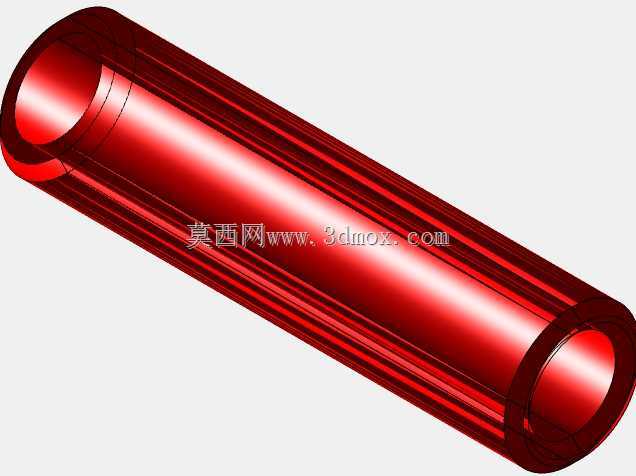

　　安装边界方面，整个结构的安装基准面设置在缸体下端的法兰面上，法兰面上的安装孔位采用均匀分布设计，孔间距与孔径匹配小型动力设备的通用安装标准，整套结构的最大外轮廓尺寸控制在紧凑范围内，径向最大尺寸不超过缸体外径的1.2倍，轴向总长度从输出轴端面到缸体顶部的距离预留了外接火花塞、喷油嘴或者气路接头的安装空间，不会出现安装外接部件时与周边结构干涉的问题。活塞销的安装采用了全浮式设计逻辑，销孔与活塞、连杆的配合间隙在建模时就做了预留，两端的卡环槽结构完整，可直接安装标准卡环实现活塞销的轴向定位，避免运转过程中销子窜出刮伤缸壁。

　　从功能特性来看，这套结构完整还原了四冲程活塞动力的核心运动逻辑，进气、压缩、做功、排气四个行程对应的活塞位置、曲轴转角都能通过运动仿真完整呈现，所有运动副的约束关系都按照实际装配关系设置，没有过度约束或者欠约束的问题，工程师可以直接在这个模型基础上修改缸径、行程、连杆长度等参数，快速衍生出不同排量、不同输出特性的活塞动力方案，也可以直接导出工程图用于零部件的加工试制，不需要重新梳理装配关系。在做结构细节处理时，所有的棱边都做了符合加工工艺要求的倒角，没有出现尖锐的非工艺棱角，轴承安装位的轴颈粗糙度要求、配合公差都在模型特征里做了对应标注提示，后续出工程图时可以直接调用相关参数，减少重复工作。针对教学演示场景的需求，模型的不同部件采用了差异化的颜色区分，活塞、连杆、曲轴、缸体、输出轴分别采用不同的配色，方便演示时快速识别不同部件的运动状态，即使是没有机械基础的学习者，也能直观理解动力传递的路径。
