航模用风冷活塞式动力总成带螺旋桨结构

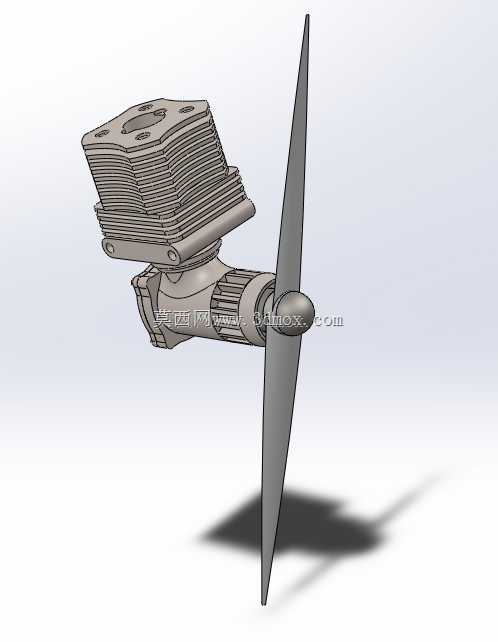

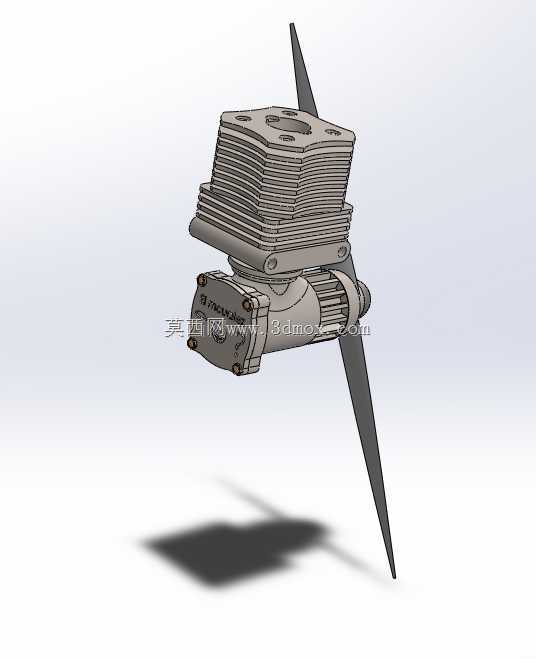

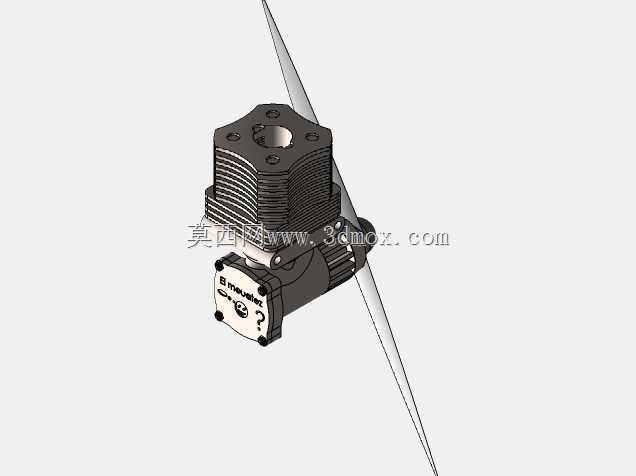

　　这套动力结构主要面向小型航空模型、低空低速无人试验飞行器的动力场景，也可适配小型风冷动力试验台做台架测试使用，核心是单缸风冷活塞式内燃机搭配定距螺旋桨的直连传动布局，没有额外的减速离合结构，动力输出路径短，传动损耗控制在极低水平。从结构布局来看，散热鳍片组布置在气缸头位置，沿气缸周向均匀排布，鳍片厚度与间距经过匹配，在飞行迎面气流冲刷下可以快速带走燃烧室工作产生的热量，不需要额外配置水冷循环管路、散热泵与储液结构，整体自重比同排量水冷动力低三成左右，非常适合对载荷重量敏感的轻型航空载体。曲轴输出端直接与螺旋桨桨毂连接，桨根位置做了锥形整流罩设计，能够减少桨根位置的气流紊流，降低飞行过程中的阻力，螺旋桨采用两叶定距设计，

　　翼型沿桨叶展向做了渐变扭转，从桨根到桨尖的安装角逐步减小，匹配不同半径位置的线速度差，让整个桨叶的做功段都能保持在合适的迎角区间，避免桨尖失速同时提升推进效率。设计过程中首先确定了动力的功率输出区间，匹配对应起飞重量的航模载荷需求，气缸部分的安装座预留了四个对称的固定通孔，孔位间距符合小型航模发动机的通用安装尺寸，可以直接适配多数现有航模的防火板安装位，不需要额外做转接支架。安装边界上，动力总成的轴向总长度从散热鳍片后端到螺旋桨桨尖前端的尺寸，需要匹配机身头部的预留空间，螺旋桨的旋转直径要和机身宽度、起落架高度做匹配，避免桨叶旋转过程中触碰机身结构或者地面。曲轴箱部分的壳体做了加强筋设计，在活塞往复运动、曲轴高速旋转的交变载荷下，

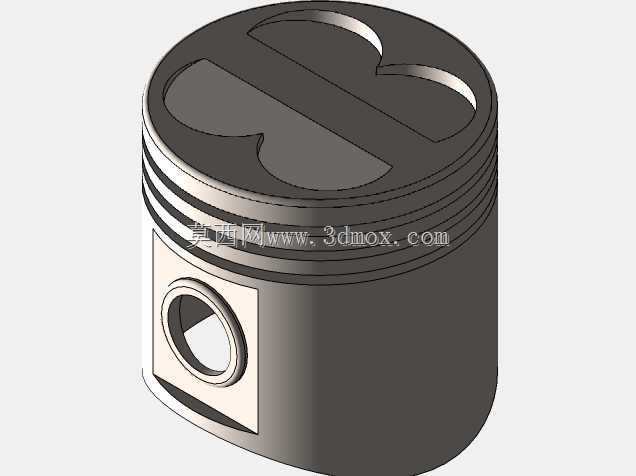

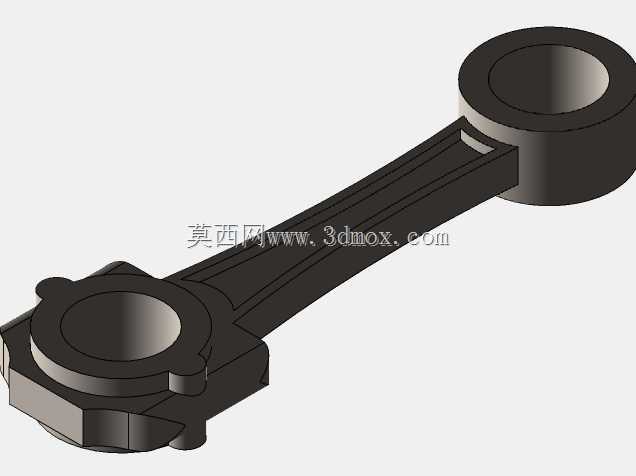

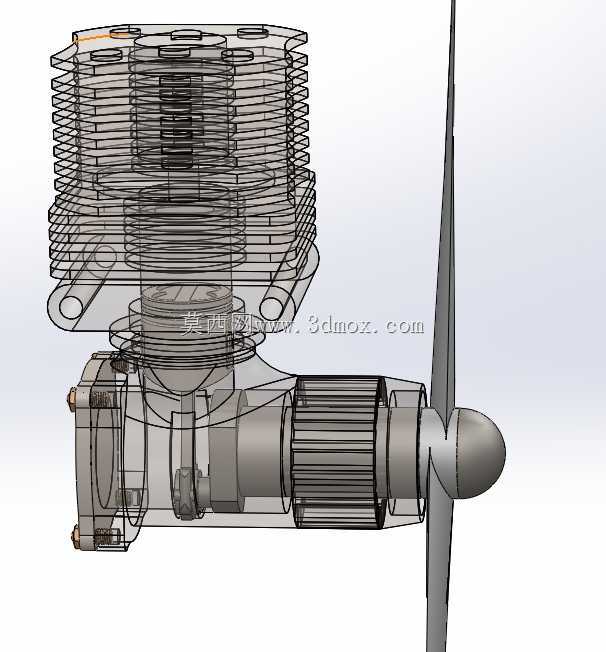

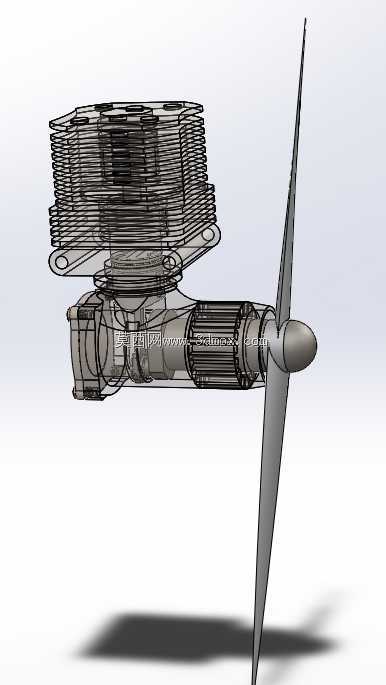

　　能够保证壳体的刚性，避免长时间工作出现形变导致的配合间隙超差。进气与排气接口布置在曲轴箱侧下方，管路走向可以顺着机身侧部排布，不会和螺旋桨的旋转平面产生干涉，也不会让排气气流直接冲刷机身蒙皮。这套结构的建模过程中，对活塞、连杆、曲轴的运动配合间隙做了模拟验证，确认各运动部件在全行程内没有干涉，散热鳍片的排布既保证了散热面积，也没有过度增加气缸头的迎风阻力，螺旋桨的静平衡与动平衡在建模阶段就做了配平设计，减少高速旋转时的振动传递到机身，避免影响飞控传感器的工作精度。实际使用中，这类直连风冷动力的维护门槛较低，不需要定期检查冷却管路的密封性，日常只需要检查火花塞状态、燃油配比以及螺旋桨的固定松紧度即可，相比带减速组的动力结构，

　　故障点更少，适合入门级航模玩家以及小型固定翼无人机的快速集成。在台架测试场景下，这套结构可以直接固定在通用发动机测试工装上，连接转速、扭矩、温度传感器就能完成动力特性曲线的测试，安装座的孔位兼容性也能适配多数现有测试台的夹具，不需要定制专用的固定工装。
