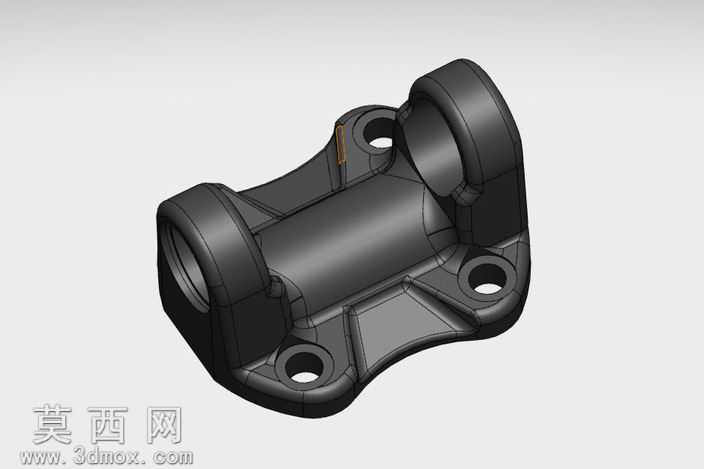

本作品为U型接头法兰轭的三维参数化建模成果,建模过程依托主流三维机械设计软件完成,全程遵循机械零件设计的公差配合与加工工艺要求,确保模型可直接对接后续的工程图导出、数控加工编程以及虚拟装配验证环节。建模初始阶段先梳理零件的功能定位:该法兰轭作为传动系统中的连接构件,承担着轴类部件与外接法兰端的扭矩传递、铰接定位作用,因此建模时优先确定核心基准面,以零件的对称中心面作为第一基准,结合底部安装法兰的贴合面作为第二基准,两个铰接孔的公共轴线作为第三基准,搭建起全参数化的建模骨架,所有尺寸均通过参数关联实现联动,便于后续根据不同工况的安装需求快速调整规格。主体结构建模采用多特征组合的方式完成:首先通过拉伸凸台命令构建底部的安装法兰基体,在法兰基体上精准定位三个安装通孔的位置,孔位的分布圆直径、孔径尺寸均参照对应规格的法兰连接标准设定,同时对法兰与中间主体的衔接位置做了渐变式的加强筋过渡设计,通过放样凸台命令生成加强筋的曲面结构,既避免了直角衔接带来的应力集中问题,也兼顾了零件整体的轻量化需求。中间的连接主体采用圆柱凸台与两侧铰接耳一体化建模的方式,两侧的铰接耳为同轴的筒状结构,内孔精度按照铰接配合的公差要求设计,筒壁厚度经过强度校核设定,能够满足额定扭矩传递下的结构强度要求;铰接耳与中间主体、底部法兰的所有衔接位置都添加了符合铸造工艺要求的圆角特征,避免加工过程中出现应力开裂的问题,同时也还原了实际铸件的外观特征。材质与渲染环节,为模型赋予了哑光黑色金属材质,模拟实际零件经过发黑处理后的表面质感,调整材质的粗糙度、反光度参数,还原金属零件在车间光照环境下的真实视觉效果;渲染时采用柔和的侧上方打光方案,清晰呈现零件的结构轮廓、圆角过渡以及安装孔、铰接孔的细节特征,同时添加了轻微的环境闭塞效果,强化不同结构面之间的层次感,让模型的结构辨识度更高。整个建模过程严格遵循机械设计的规范,所有特征的构建顺序都匹配实际零件的加工工艺流程,从毛坯成型到孔位加工、圆角处理的工序都能在模型特征树中找到对应逻辑,既保证了模型的结构准确性,也让模型具备足够的工程实用性,可直接用于机械设计教学、产品装配模拟、零部件选型参考等场景。
- 上一篇:实木柄直身便携户外小直刀设计
- 下一篇:简约红色升降五星脚办公工作椅
- 全部评论(0)
- 模板大小 2.13 MB
- 售价 10金币
- 浏览次数
- 系统要求 SolidWorks2013,效果图,SolidWorks,其它,
- 软件分类 通用五金配件
