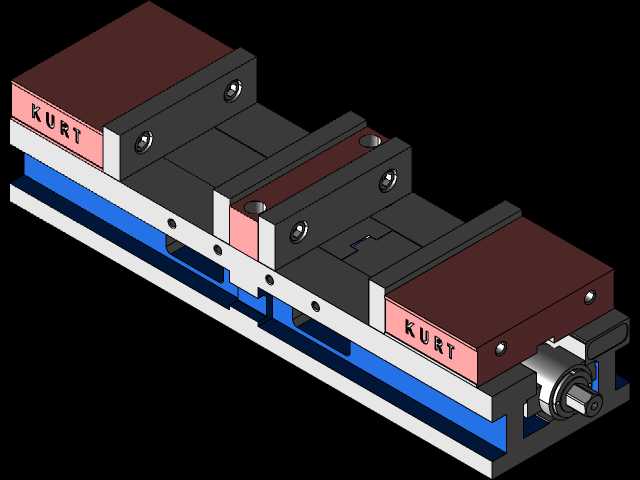

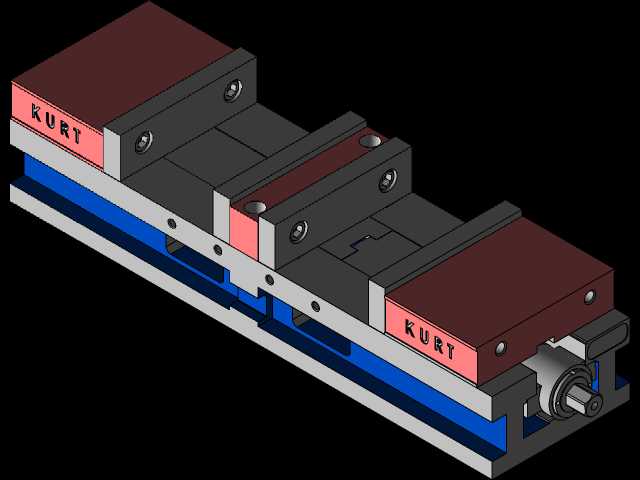

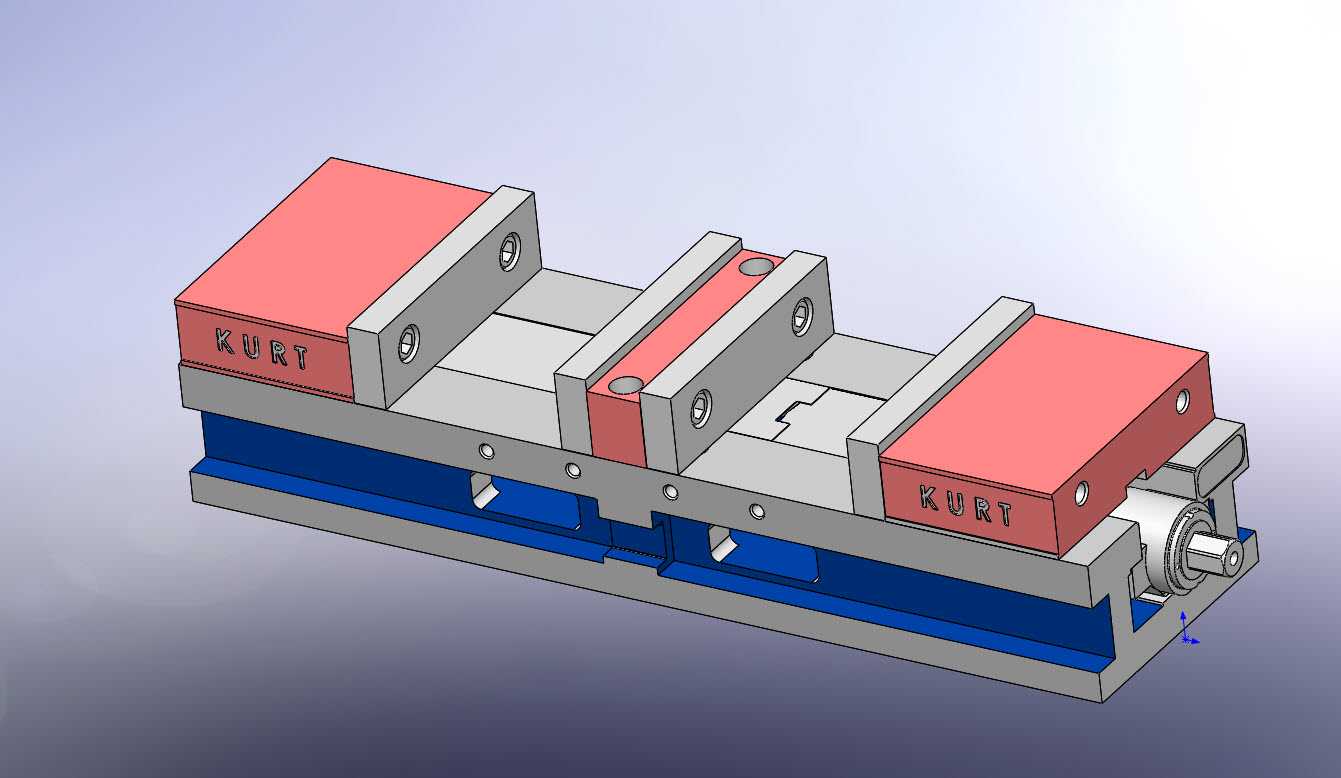

库尔特双工位精密机用虎钳结构设计

这款双工位虎钳主要面向数控铣床、加工中心的批量零件装夹场景，在精密机加工领域应用广泛，能够在单次工作台装夹流程中完成两个独立工位的工件固定，大幅减少工装更换的辅助工时，提升设备有效加工时长，适配小型精密零件的铣削、钻孔、铰孔等多工序加工需求，在模具配件加工、小批量五金零件生产、精密零部件试制场景中都能发挥稳定装夹的作用。从功能特性来看，该虎钳采用双侧对称夹紧结构，两个固定钳身分别布置在导轨两端，中间设置两个可同步调整的活动钳口，既可以同时装夹两个尺寸相近的工件，也能通过调整中间钳口的位置，适配不同长度规格的工件装夹，钳口部位采用高硬度耐磨钢材制作，表面做防滑处理，夹紧过程中不会出现工件移位、压伤工件基准面的问题，丝杠传动结构带有自锁特性，加工过程中承受切削冲击力时不会出现钳口松动的情况，夹紧力稳定可控，能够满足不同材质工件的装夹力需求。在设计思路上，这款虎钳采用整体式长导轨基座，导轨面做精磨处理，保证两个活动钳口移动的直线度，钳身与导轨的配合间隙经过精密调校，移动过程顺滑无卡滞，同时基座底部设置标准的机床工作台安装槽，能够直接适配多数加工中心、数控铣床的工作台T型槽安装尺寸，不需要额外制作转接板即可完成固定。从安装边界与尺寸适配来看，该虎钳的整体长度适配中小型加工中心的工作台行程，宽度方向不会超出工作台的安装范围，高度方向的设计充分考虑了加工时的刀具避让需求，钳身高度不会干涉刀具的走刀路径，在装夹高度较低的工件时也不会出现刀具碰撞钳体的问题。基座底部的安装孔位按照通用机床的T型槽间距设计，安装时能够快速完成定位找正，钳口的开合范围覆盖了常规小型精密零件的装夹尺寸，既可以装夹方形、矩形的规则零件，也可以配合定制软钳口完成异形零件的装夹作业，整体结构紧凑，刚性充足，在承受大切削量加工的冲击力时不会出现钳身变形、颤动的问题，能够有效保证加工精度的稳定性。
