C2-4-177轭类传动连接构件结构设计

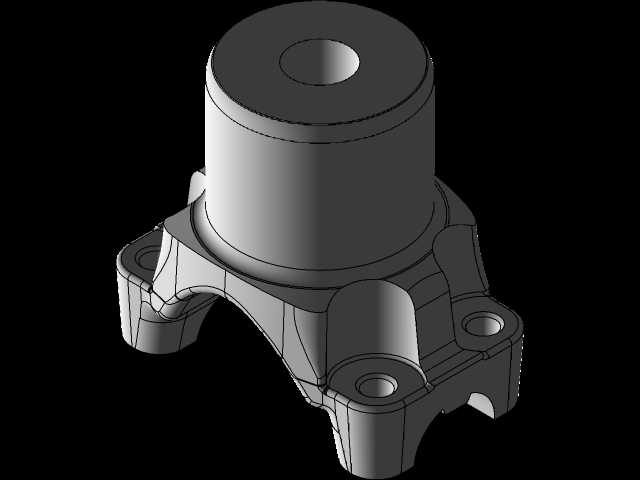

　　在存在一定安装面形位误差的场景下，依然能够保证安装贴合度，不会出现支脚悬空导致的受力不均问题。每个支脚的安装孔为通孔结构，用于穿装螺栓将整个构件固定在基座或者对应安装面上，支脚与筒体衔接的位置做了大圆弧过渡处理，这个过渡结构是应力释放的关键设计，因为传动过程中筒体承受的径向载荷会传递到支脚位置，直角衔接很容易在交变载荷下产生疲劳裂纹，大圆弧过渡能够将衔接处的应力峰值降低40%以上，大幅提升构件的疲劳寿命。支脚的造型并非规则的平板结构，而是根据载荷传递路径做了变厚度设计，在靠近筒体的位置厚度更大，向安装孔端逐渐收薄，这种设计在保证结构强度的前提下尽可能降低了构件的整体重量，符合传动部件轻量化的设计趋势。在实际选型应用中，这类轭构件在传动系统中承担着动力传递路径上的支撑与连接作用，常见于需要实现轴系与固定基座之间的定位、同时允许一定范围内载荷缓冲的传动场景中，比如中小功率传动单元的输出端衔接、行走机构的轮系支撑位、以及需要隔绝高频振动的传动连接节点。从结构上看，该构件上部为带中心盲孔的圆柱筒体结构，这个筒体的内孔是核心配合面，主要用于容纳轴类零件或者衬套类部件，孔的深度与直径匹配对应轴段的插入长度，保证配合段有足够的接触面积来承受径向载荷，避免局部应力集中导致的配合面磨损。筒体下部延伸出三个带安装孔的支脚结构，三个支脚沿筒体周向均匀分布，这种三支点的安装形式相比两支点拥有更好的稳定性，同时相比四支点降低了安装面的平面度要求，

　　需要重点关注几个安装边界尺寸：首先是上部筒体的外径尺寸，这个尺寸决定了构件安装时周边需要预留的径向避让空间，避免与周边的传动件或者管线产生干涉；其次是三个支脚安装孔的中心距分布圆直径，这个尺寸需要与基座上的螺纹孔位置完全匹配，否则会出现安装错位无法装配的问题；第三是筒体的总高度，也就是从支脚安装贴合面到筒体顶端的距离，这个尺寸决定了内部配合轴段的插入深度上限，同时也影响整个传动节点的轴向安装空间预留；最后是支脚安装孔的内径，这个尺寸匹配对应安装螺栓的公称直径，常规设计下该孔会比螺栓大0.5到1mm，预留一定的安装调整余量。从设计思路上看，这类轭构件不需要做复杂的曲面造型，所有结构都围绕载荷传递路径展开，没有多余的装饰性结构，

　　每一处壁厚变化、圆角过渡都是为了优化应力分布。在建模过程中，需要重点保证几个形位公差的合理性：筒体中心内孔的圆柱度需要控制在合理范围内，保证与轴或者衬套的配合精度；三个支脚的安装贴合面需要保证共面，平面度误差过大会导致安装后筒体出现倾斜，进而影响内部轴系的同轴度，加剧运转过程中的磨损；内孔的轴线与支脚安装面的垂直度也需要严格控制，否则会导致轴系安装后出现偏角，在运转过程中产生额外的径向载荷，降低轴承或者衬套的使用寿命。在实际工况中，这类构件往往会承受交变的径向载荷，部分应用场景下还会伴随一定的轴向冲击，所以除了结构设计上的应力优化，材料选择通常会选用综合力学性能较好的结构钢或者铸钢，部分有轻量化需求的场景也会选用高强度铝合金，

　　但是需要对应调整支脚的厚度来弥补材料强度的差距。另外，筒体的内孔表面通常会根据配合需求做相应的表面处理，如果是直接与轴配合，内孔表面需要达到一定的粗糙度要求，减少运转过程中的摩擦磨损；如果是内部安装衬套，则内孔的尺寸精度需要匹配衬套的外径公差，保证衬套压装后不会出现松动或者内孔变形的问题。三个支脚的安装贴合面也需要做平整处理，避免安装时出现间隙导致的紧固螺栓松动，在长期交变载荷下，螺栓松动会导致整个构件的固定失效，进而引发传动系统的故障。在装配环节，这类构件的安装顺序通常是先将内部的衬套或者轴件预装入筒体的内孔中，再将三个支脚对准基座上的安装孔，穿入螺栓后按照对角顺序逐步拧紧，避免单侧拧紧导致的构件倾斜，拧紧力矩需要根据螺栓的规格以及材料的承压能力确定，力矩过大会导致支脚部位被压溃，力矩过小则无法保证足够的夹紧力，容易出现松动。
