20齿矩形内花键传动连接构件

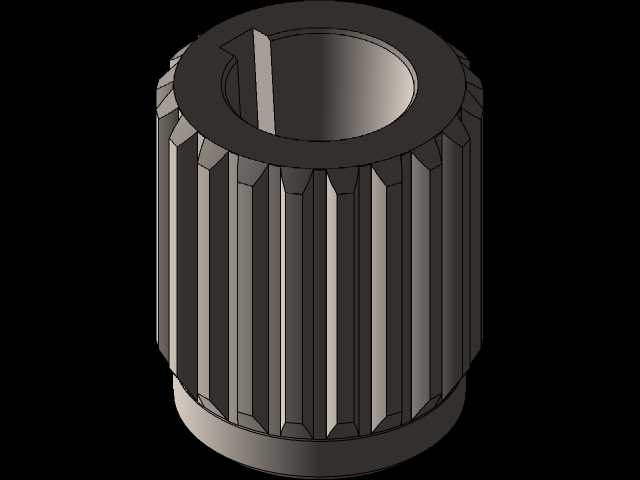

　　该花键构件属于机械传动系统里的周向固定连接部件，核心作用是在轴与轮毂之间传递旋转扭矩，同时可根据装配需求实现轴向的相对滑移，在需要精准周向定位、大扭矩传递的传动场景中应用广泛，常见于变速箱传动组、机床进给机构、工程机械行走驱动单元等需要可靠动力传递的部位。从结构设计来看，该构件采用20齿矩形齿廓设计，齿侧为直面配合，相比渐开线花键，矩形花键的加工工艺更易控制，对中小批量的定制化传动场景适配性更强，齿根与齿顶的过渡处做了微小圆角处理，避免热处理及受载时出现应力集中导致的齿根开裂问题。内孔为贯通式光孔基础结构，孔壁一侧开有单键槽辅助定位，这种复合定位结构可在花键配合的基础上，额外通过普通平键承担部分冲击载荷，适合正反转频繁、

　　瞬时冲击扭矩较大的传动工况，避免花键齿面在交变载荷下出现早期磨损压溃。外齿的齿距公差控制在IT7级精度范围，齿向公差沿轴向全长控制在0.02mm以内，保证装配后多齿均匀受载，不会出现局部齿面载荷过大导致的点蚀问题。构件的轴向长度与外径比例经过匹配计算，既保证足够的齿面接触面积传递额定扭矩，又控制整体重量，降低传动副的转动惯量，适配高速回转的传动场景。安装边界方面，该构件的外齿大径为装配基准面，与配套轮毂的内花键孔采用间隙配合，装配时可通过齿端的倒角顺利导入，内孔与传动轴采用过渡配合，装配后通过轴端挡圈实现轴向限位，防止回转过程中出现轴向窜动。设计过程中优先考虑了齿面的接触强度，齿厚尺寸根据额定传递扭矩计算得出，保证在1.

　　5倍过载工况下齿面不会发生塑性变形，齿根的抗弯强度也经过校核，可承受瞬时冲击载荷而不出现断齿问题。实际应用中，这类花键构件常替代单键连接结构，因为单键连接在大扭矩下容易出现键槽压溃、轴与轮毂周向窜动的问题，而多齿的花键结构受力更均匀，对轴和轮毂的强度削弱更小，同时定心精度更高，能保证传动过程中轴与轮毂的同轴度，减少高速回转时的振动问题。在装配维护层面，矩形花键的齿侧间隙可根据磨损情况进行调整，当长期使用出现齿面磨损后，可通过调整轴向位置或者更换配套的耐磨衬套恢复配合精度，相比其他齿形的花键维护成本更低。该构件的齿面粗糙度要求控制在Ra1.6以内，降低相对滑移时的摩擦阻力，减少磨损量，延长使用寿命，非配合面的粗糙度控制在Ra6.

　　3即可，兼顾加工经济性与使用性能。设计时还考虑了热处理工艺性，整体采用调质处理后齿面高频淬火，硬度达到HRC45-50，既保证芯部有足够的韧性承受冲击载荷，又让齿面有足够的硬度抵抗磨损，淬火区域覆盖整个齿长范围，避免齿端出现软带导致早期磨损。
