传动系统用叉形连接轭结构设计

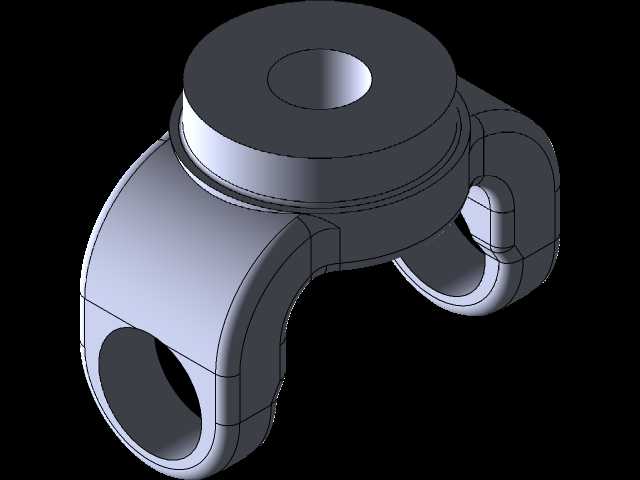

　　在各类需要实现变角度动力传递的传动链路中，连接轭是承担扭矩传递、补偿轴系相对位移的核心受力零件，这类零件常见于十字轴式万向联轴器总成、车辆转向传动机构、工业设备万向传动轴组件中，其结构合理性直接决定整套传动系统的承载能力、运转平顺性与服役寿命。本次设计的叉形连接轭，整体采用一体化锻造毛坯加工的结构思路，避免分体拼接带来的连接强度短板，适配中等载荷、中低转速的传动工况，可覆盖农用机械、轻型输送设备、小型工程机械的传动连接需求。从结构布局来看，零件上部设置同轴的阶梯轴套结构，轴套内孔为精加工圆柱面，用于与配套的传动轴轴端形成过渡配合，轴套外侧的阶梯端面可作为轴向定位基准，安装时可通过轴端挡圈或者锁紧螺母实现轴向固定，

　　防止传动过程中出现轴向窜动；轴套下部延伸出对称分布的两个叉耳结构，两个叉耳上加工有同轴的销孔，用于安装十字轴或者连接销轴，两个销孔的同轴度公差控制在0.02mm以内，避免销轴安装后出现卡滞、偏磨问题，叉耳与上部轴套的过渡区域采用大圆角平滑过渡，从结构上降低应力集中系数，因为该区域是零件承受交变扭矩时的应力峰值区域，若过渡圆角过小，长期受交变载荷作用极易在圆角处萌生疲劳裂纹，最终导致零件断裂失效。在安装边界设计上，上部轴套的外径、内孔尺寸与配套传动轴的轴端尺寸形成公差配合，叉耳的开档尺寸与配套十字轴的轴向长度匹配，销孔直径与十字轴轴颈直径采用间隙配合，保证十字轴可在销孔内灵活转动，补偿两连接轴之间的角度偏移，

　　最大可适配两轴夹角不超过15°的传动场景，满足多数非同轴传动的布局需求。设计过程中对零件的受力路径做了完整梳理：动力从上部轴套传入后，通过轴套与叉耳的连接基体传递到两侧叉耳，再通过叉耳上的销轴将扭矩传递到十字轴，最终输出到另一端的传动部件，整个传力路径无突变截面，所有受力方向的截面厚度都经过等强度校核，在保证结构强度满足额定扭矩要求的前提下，尽可能去除非受力区域的多余材料，降低零件自身重量，减少传动系统的转动惯量，提升传动响应速度。零件的外形轮廓充分考虑加工工艺性，所有外表面均采用车削、铣削即可完成加工，销孔与轴套内孔可通过一次装夹完成精加工，减少装夹次数带来的形位公差误差，叉耳外侧的弧形轮廓既可以避免与相邻传动部件发生运动干涉，

　　也能优化零件锻造时的金属流线分布，让金属流线沿零件受力方向连续分布，进一步提升零件的整体抗疲劳性能。在实际应用场景中，这类连接轭可替换同规格的标准万向节叉配件，用于设备维修替换或者全新传动系统的组装，安装时需注意保证两侧叉耳销孔与配合件的同轴度，轴套与传动轴的配合面需涂抹润滑脂减少装配磨损，销轴安装后需加装防尘密封件，避免外界粉尘、泥沙进入销孔配合面，加速配合面的磨损。针对不同的载荷工况，可通过调整零件的材料选型适配，中等载荷场景下选用45号钢调质处理即可满足强度要求，重载冲击场景下可更换为40Cr合金结构钢并做表面淬火处理，提升销孔与轴套内孔的表面硬度，延长零件的耐磨寿命。设计时也充分考虑了零件的维护便利性，整体无复杂内腔结构，日常检查时可直接观察叉耳过渡区域、销孔边缘是否存在裂纹或者过度磨损，拆卸更换时无需特殊工装，常规机械维修工具即可完成拆装作业，适配各类车间现场的维修条件。
