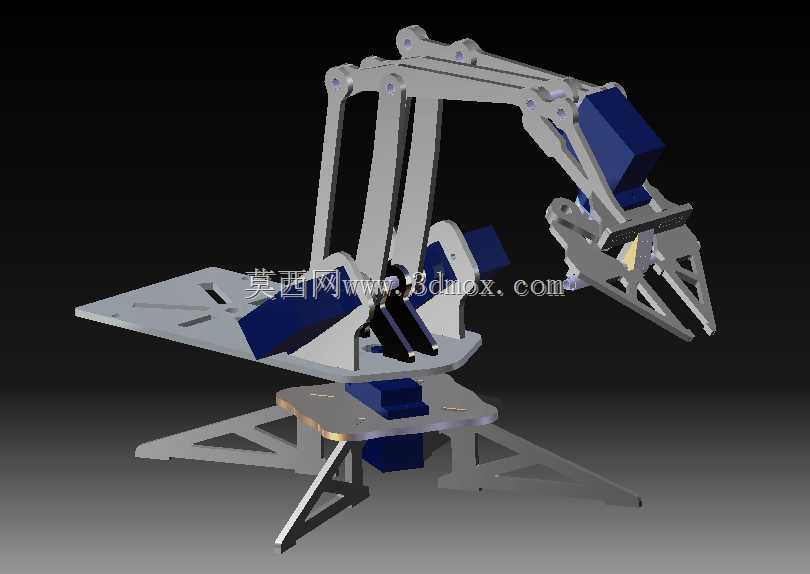

多自由度铰接式机械臂结构设计

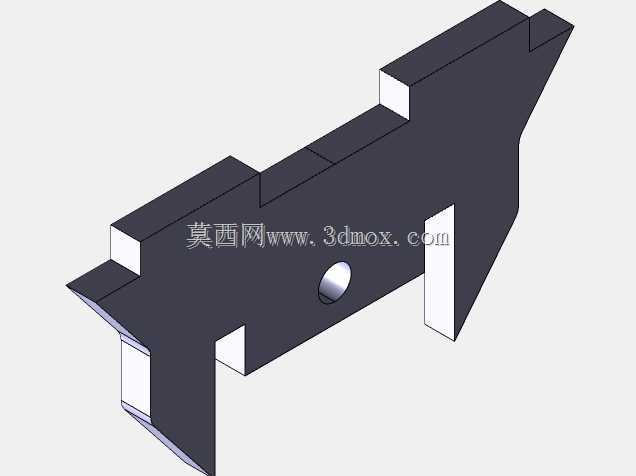

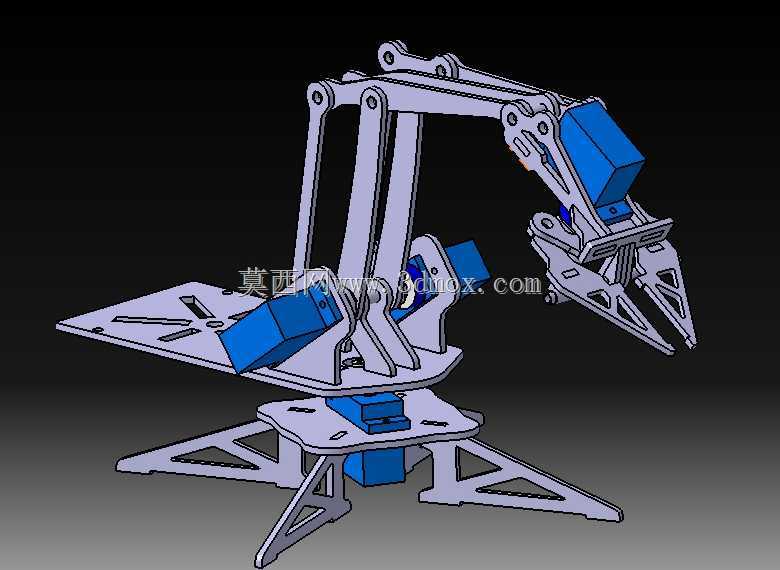

　　这款多自由度铰接式机械臂的结构设计，核心面向教学演示、轻载工位物料转运以及小型装配工序的执行需求，整体采用平面连杆叠加回转基座的构型，在有限的安装占地范围内实现了较大的作业覆盖半径。从实际应用场景来看，这类构型的机械臂常被部署在职业院校的机电一体化实训台、电子生产线的小件分拣工位、以及小型实验室的样品转运环节，不需要大负载能力，但对动作的直观性、结构的易维护性有明确要求。

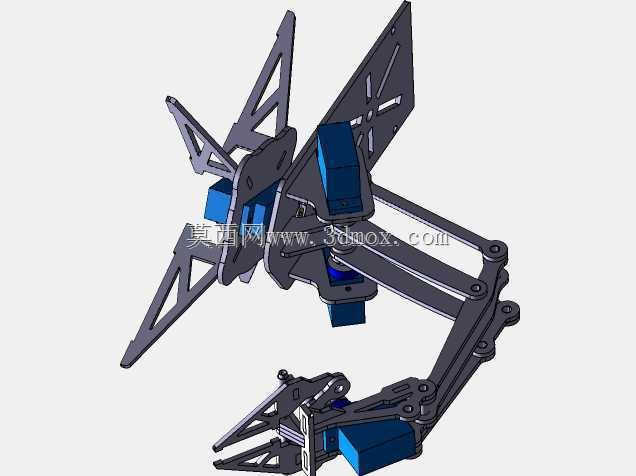

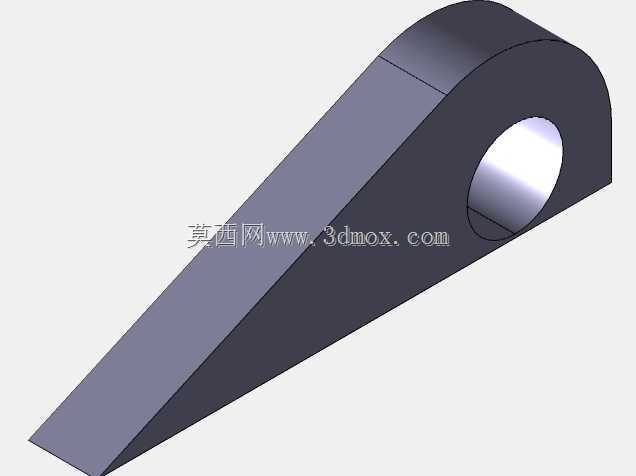

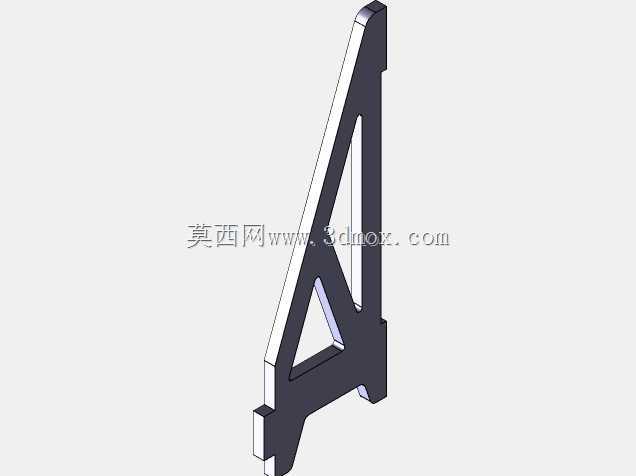

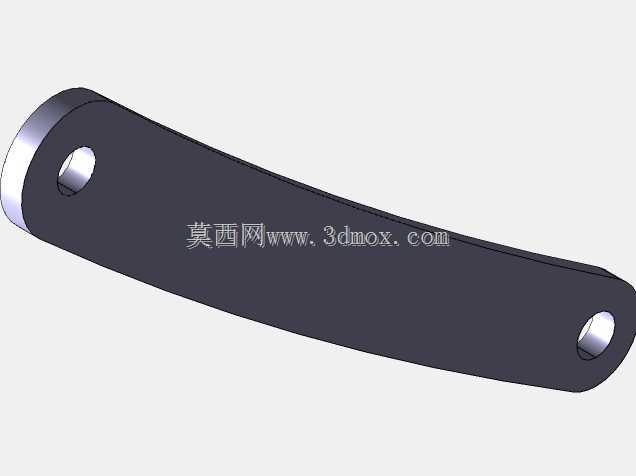

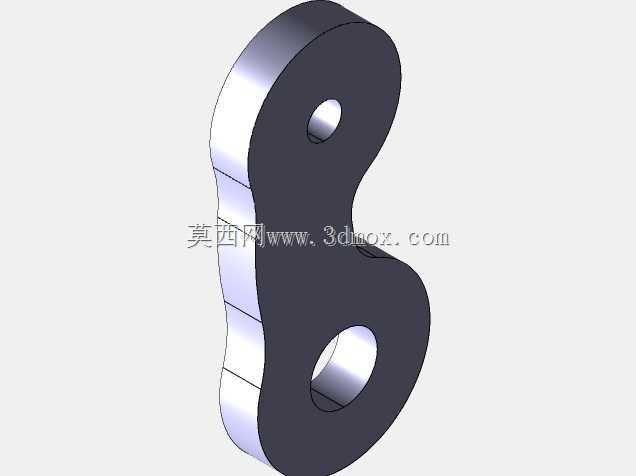

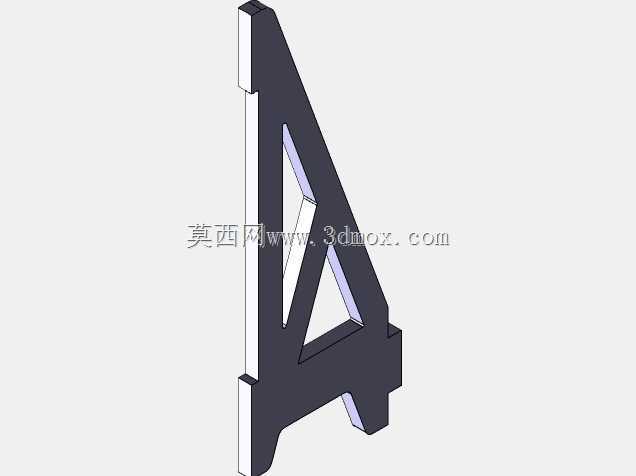

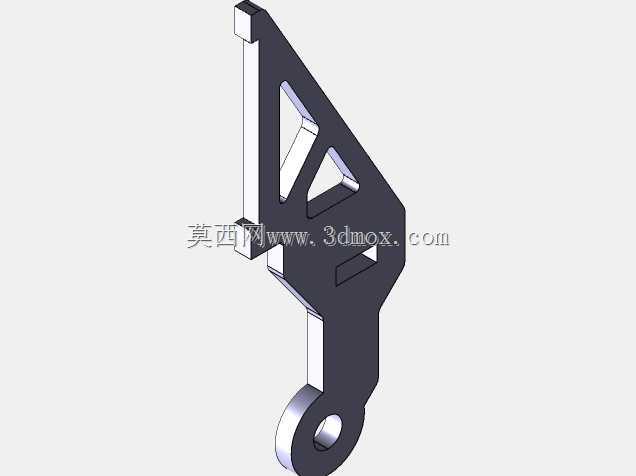

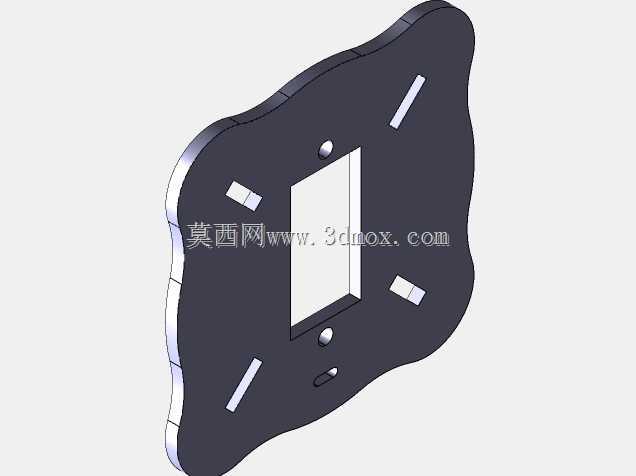

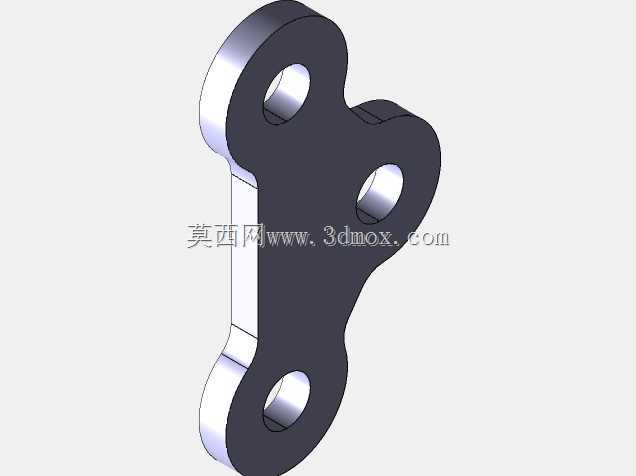

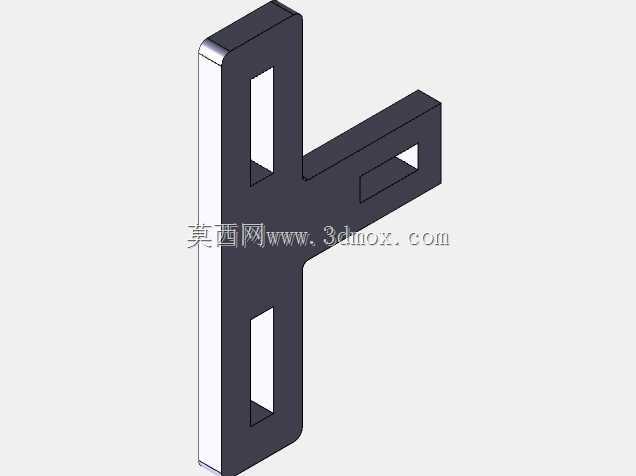

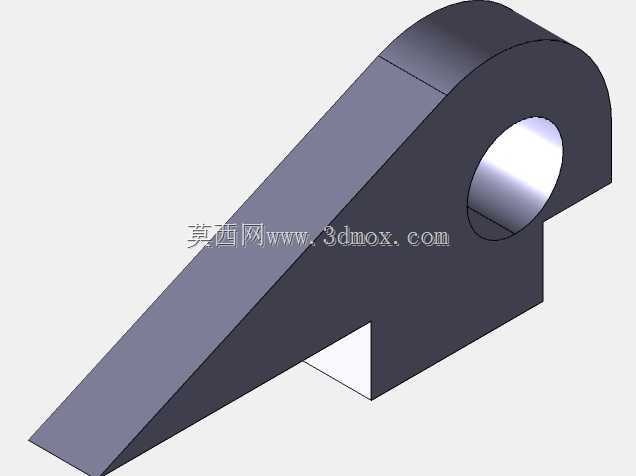

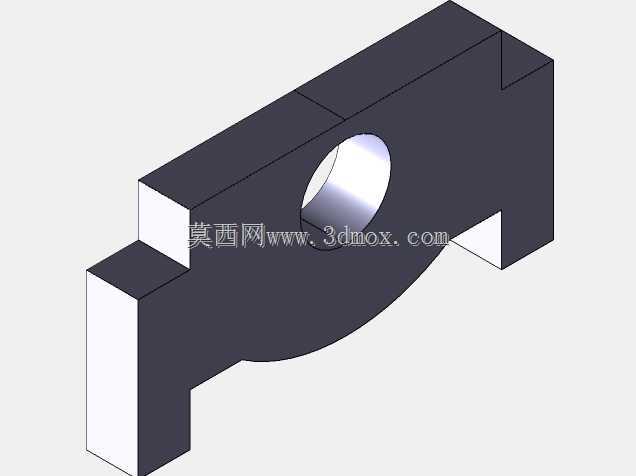

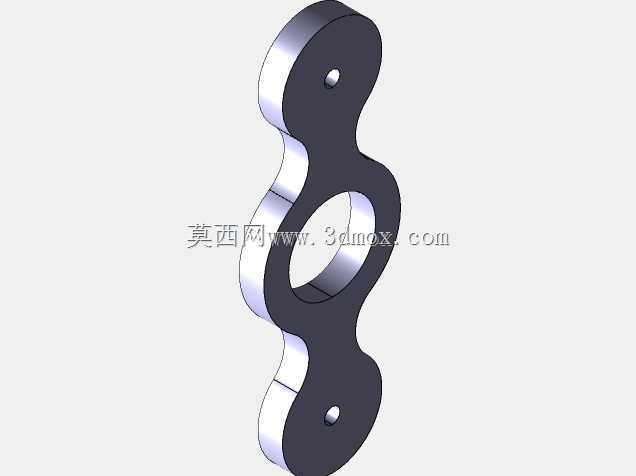

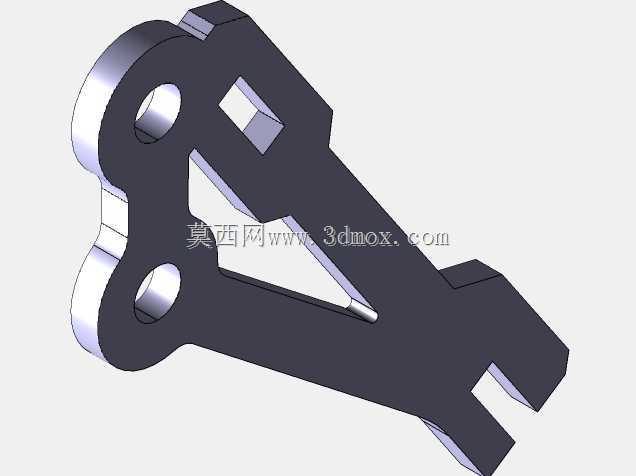

　　从功能特性上看，该机械臂的末端采用夹爪式执行端，开合角度可通过连杆行程进行限位，能够适配规则形状的小型工件夹持，夹爪的夹持面做了平直处理，可搭配防滑垫片提升与工件接触的摩擦力，避免转运过程中工件脱落。臂身部分采用多组平行四边形连杆结构，这种设计的优势在于能够保证末端夹爪在臂身俯仰过程中始终保持水平姿态，不需要额外增加腕部旋转的驱动结构就能维持工件的姿态稳定，大幅简化了传动链路的复杂度，也降低了整体的制造成本。基座部分采用三角支撑的固定式安装结构，三个支撑脚向外延伸形成稳定的支撑三角形，安装时可通过螺栓将支撑脚固定在工作台面或者设备机架上，安装边界的预留尺寸需要覆盖支撑脚的外伸范围，同时要预留臂身完全伸展时的回转空间，避免臂身动作时与周边设备发生干涉。

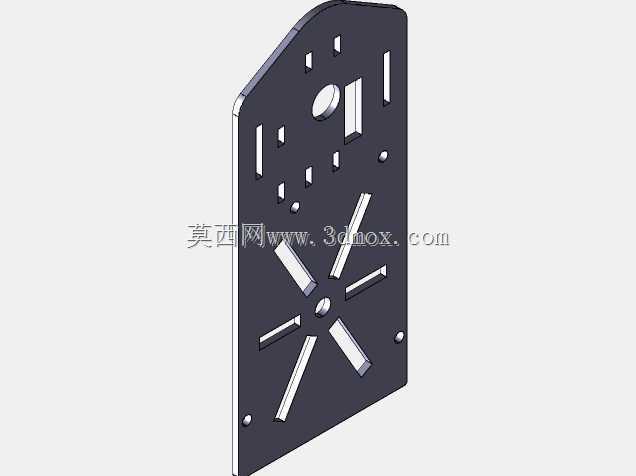

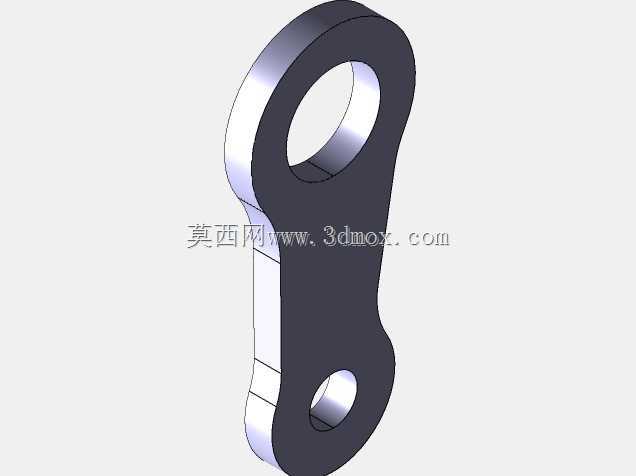

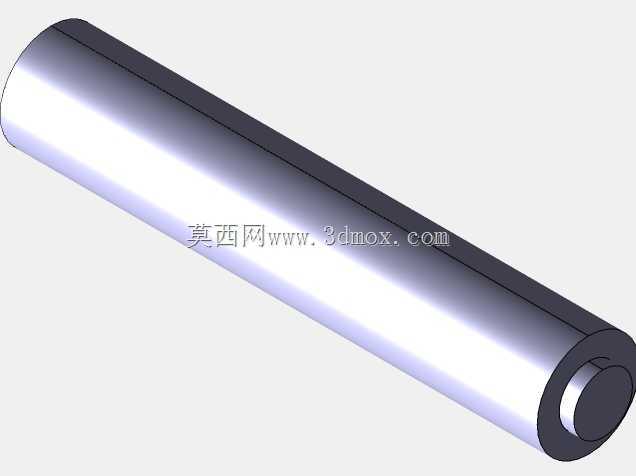

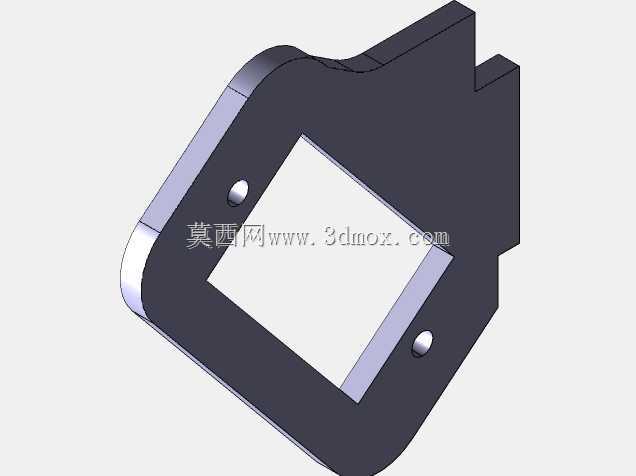

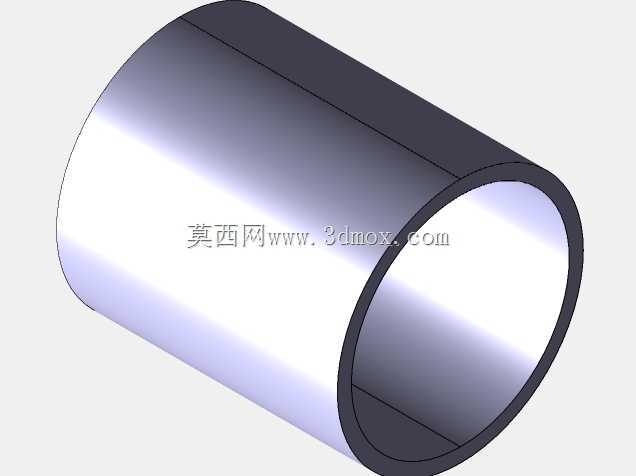

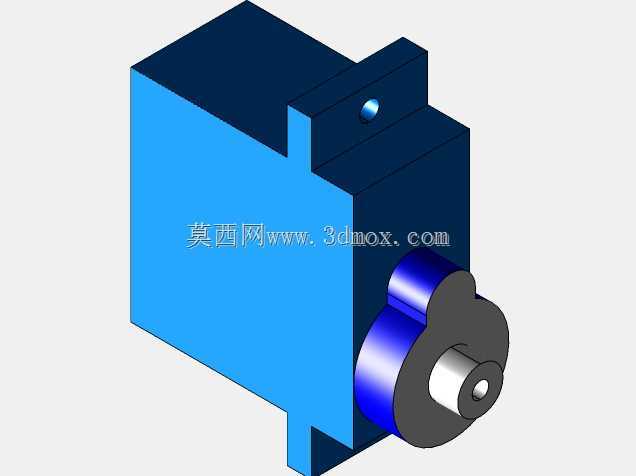

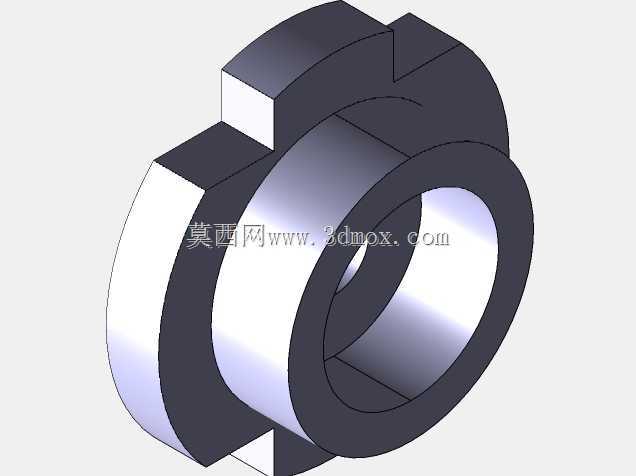

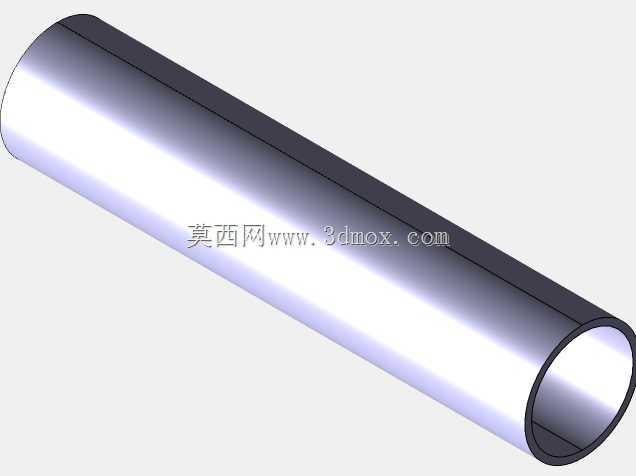

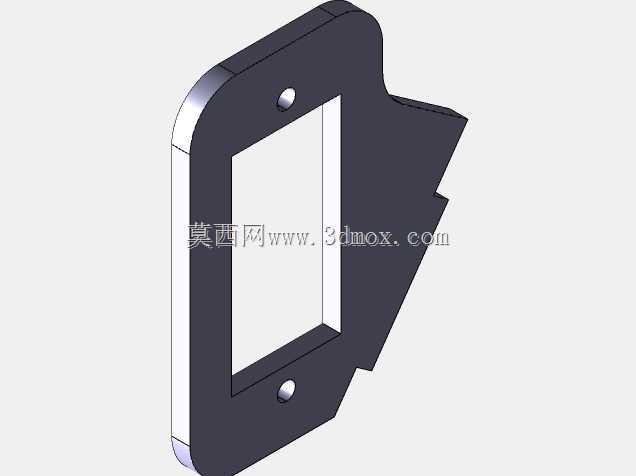

　　设计思路上，这款机械臂没有采用复杂的谐波减速或者一体化关节方案，而是采用分体式的驱动布置，将驱动部件尽可能布置在靠近基座的位置，通过连杆传递动力到臂身和末端，这样的设计能够有效降低臂身运动部分的自重，提升动作的响应速度，同时也减少了臂身部分的布线难度，所有驱动的线缆都可以顺着基座和连杆的内部空腔走线，避免线缆外露在运动过程中出现磨损。臂身的各个铰接点都采用了销轴配合轴套的连接方式，既能够保证转动的灵活性，也能在磨损后快速更换轴套，不需要整体更换臂身结构，降低后期的维护成本。

　　从尺寸边界来看，基座的支撑三角外接圆直径约为臂身最大伸展长度的三分之一，保证在最大伸展距离夹持额定负载时，整体重心依然落在支撑三角形的范围内，不会出现倾覆风险。臂身完全收拢时的整体高度低于伸展状态的二分之一，方便在设备停机或者收纳时减少空间占用。各个连杆的长度经过比例匹配，大臂与小臂的长度比约为1.2:1，这种比例下，臂身在常用作业区间内的运动线性度更好，点位控制的难度更低，不需要复杂的运动学解算就能实现较为精准的点位移动，非常适合采用简易控制方案的场景。

　　在实际装配调试过程中，需要注意各个铰接点的间隙控制，间隙过大会导致臂身末端的定位误差增大，间隙过小则会提升转动阻力，增加驱动的负载。各个连杆的连接面都做了贴合处理，减少装配时的错位误差，基座与支撑脚之间采用螺栓紧固，可根据实际安装面的平面度调整垫片厚度，保证基座的安装水平度，避免臂身回转时出现卡顿。末端夹爪的开合行程与驱动的行程做了匹配设计，驱动满行程时夹爪完全闭合，零行程时夹爪张开到最大角度，不需要额外设置行程限位开关，通过驱动的硬限位就能实现夹爪的开合范围控制，进一步简化了整体的结构组成。
