法兰安装式外啮合齿轮液压油泵结构

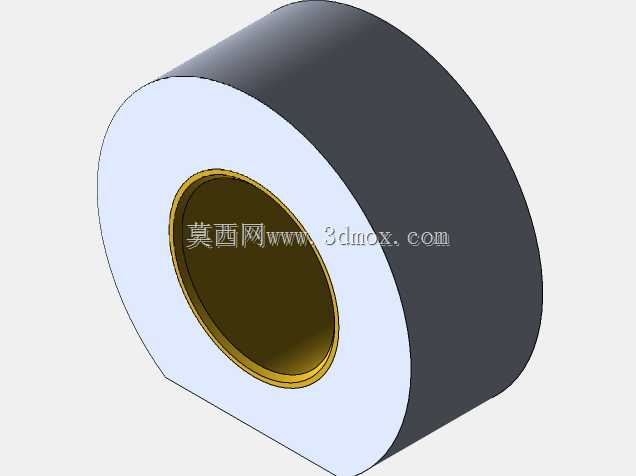

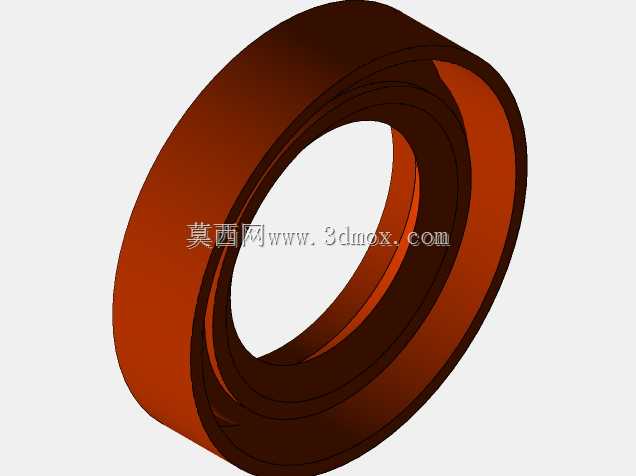

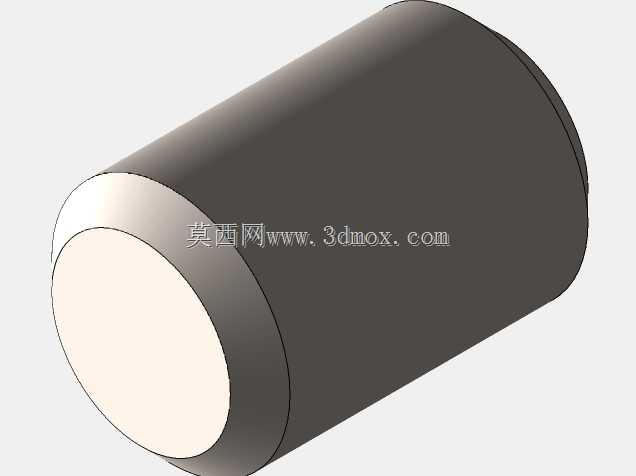

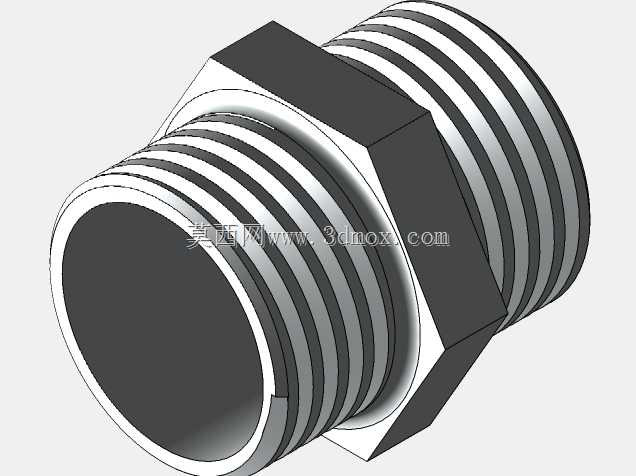

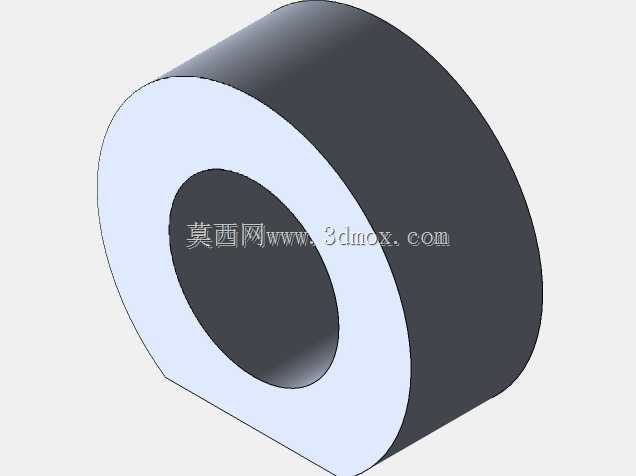

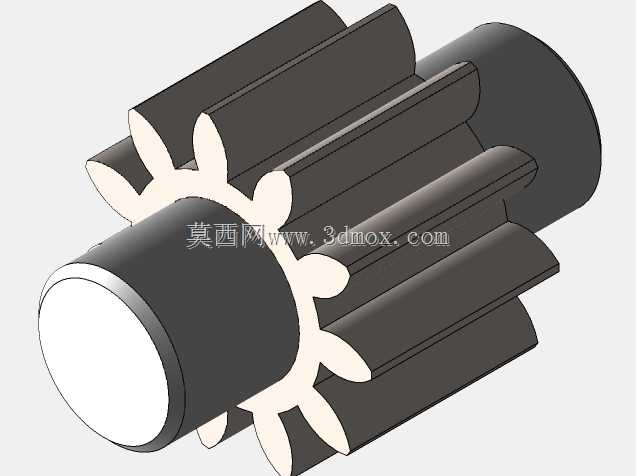

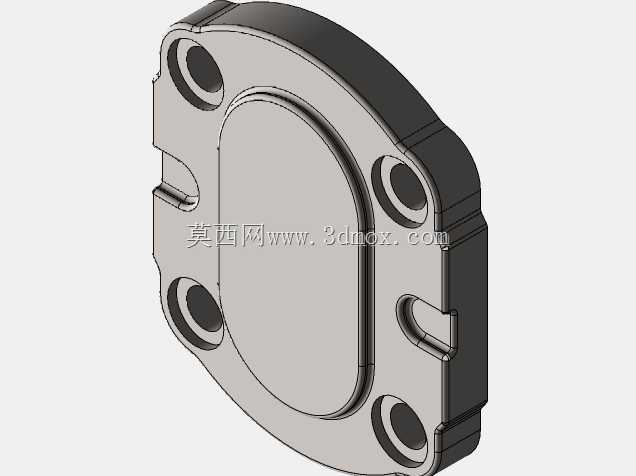

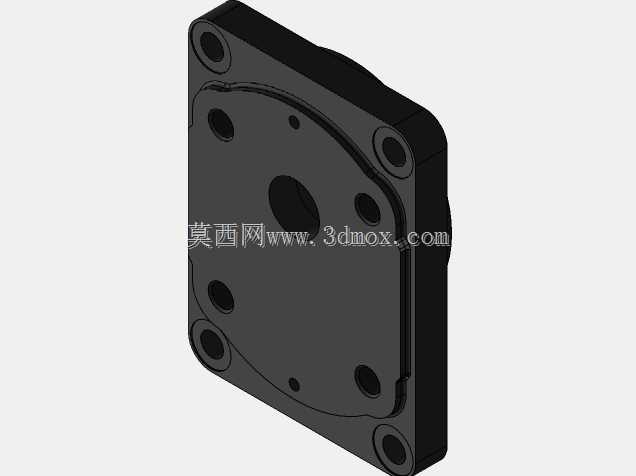

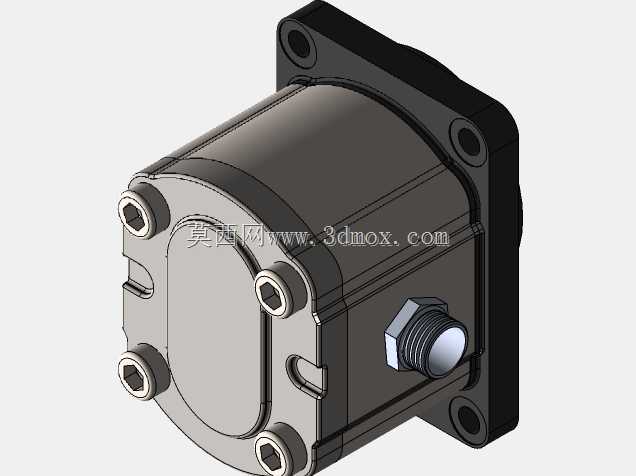

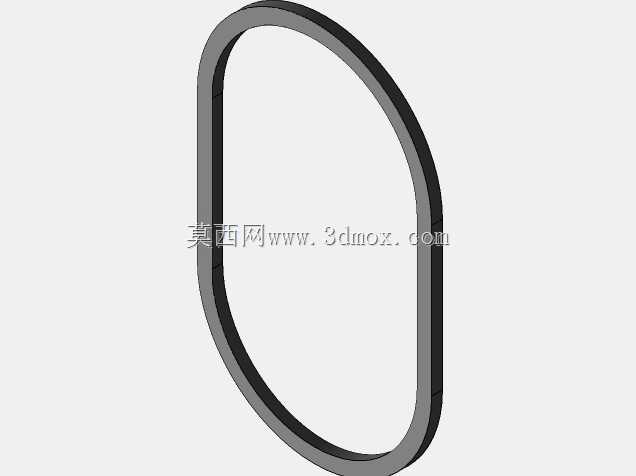

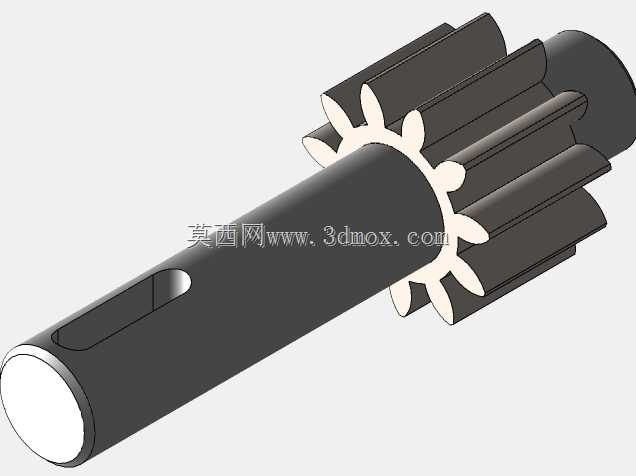

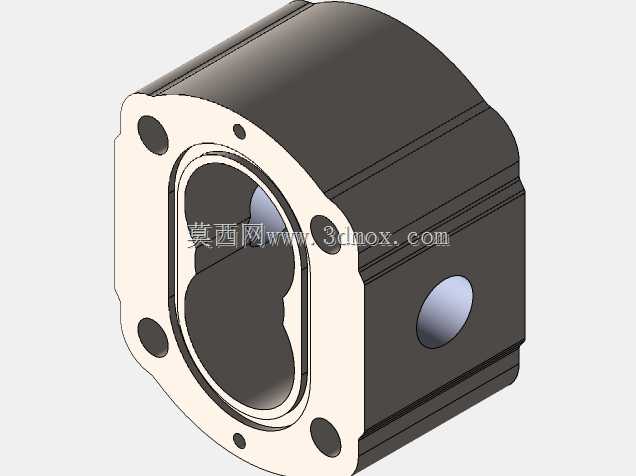

这款齿轮泵的三维结构还原了外啮合齿轮泵的典型构造，采用方形法兰安装形式，四个安装孔分布在法兰对角位置，可直接贴合阀块或安装面板完成固定，安装面的止口尺寸做了公差适配设计，能保证泵轴与驱动端的同轴度要求，避免偏载导致的轴封过早磨损。从结构上看，泵体采用三段式叠合设计，前后端盖通过内六角螺钉与中间泵体紧固，螺钉沿端盖圆周均匀排布，保证结合面的压紧力均匀分布，防止高压工况下出现渗漏。进油口采用侧置外螺纹接头设计，可直接对接标准液压油管，出油口集成在泵体内部流道，通过端面与阀块连通，减少外接管路的压力损失。这类齿轮泵主要应用在小型液压站、工程机械辅助液压系统、农机液压回路中，作为系统的动力源将机械能转化为液压油的压力能，为油缸、液压马达等执行元件提供压力油。设计过程中，齿轮副的参数匹配是核心，齿宽与模数的选择直接决定泵的排量，端盖与齿轮端面的间隙控制在微米级，既保证齿轮转动无卡滞，又能减少端面泄漏提升容积效率。轴封部位采用双唇口密封圈，可同时阻挡外部灰尘进入泵体，以及内部高压油的外渗，适配常规矿物液压油的工作介质。泵体的外形轮廓做了圆角过渡处理，避免应力集中，同时在高压侧设置了泄油通道，将齿轮啮合处的困油通过内部流道导回低压腔，降低困油带来的振动与噪声。安装边界上，法兰的外轮廓尺寸适配常规的安装空间，油口的伸出长度不会与周边管路、结构件产生干涉，整体结构紧凑，适合在空间受限的液压系统中布置。从建模细节来看，所有的密封槽、螺钉孔、倒角、退刀槽都做了还原，可直接用于液压系统的装配干涉检查，也能作为同类型泵产品改型设计的参考基础，帮助设计人员快速完成安装布局、管路走向的校核工作，减少实物试装的迭代成本。
