变速箱差速器桥传动结构三维数模

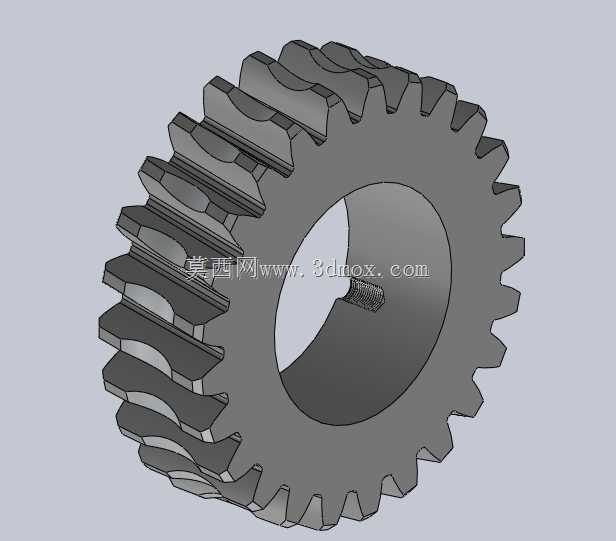

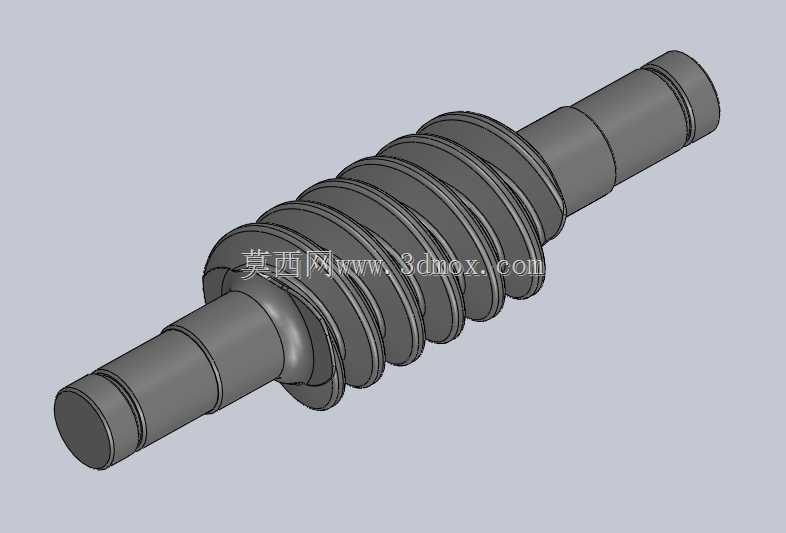

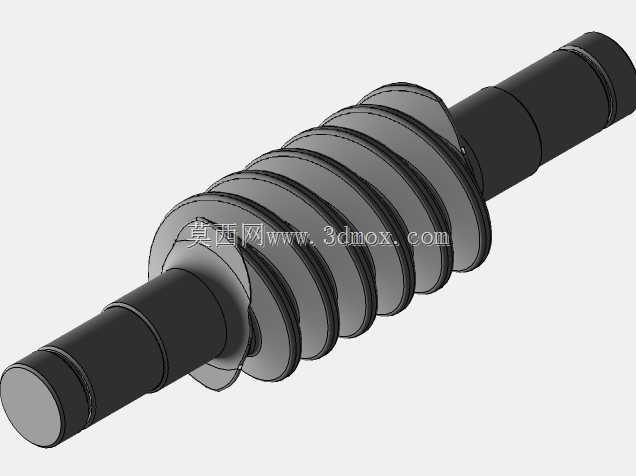

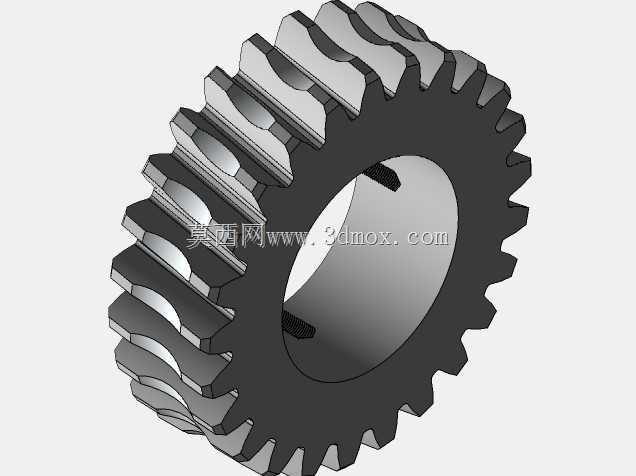

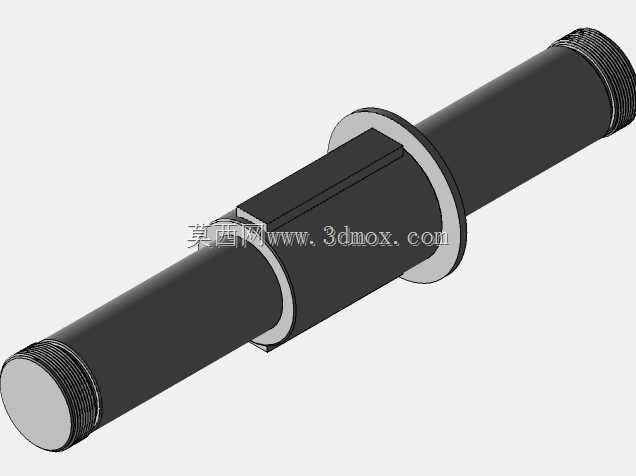

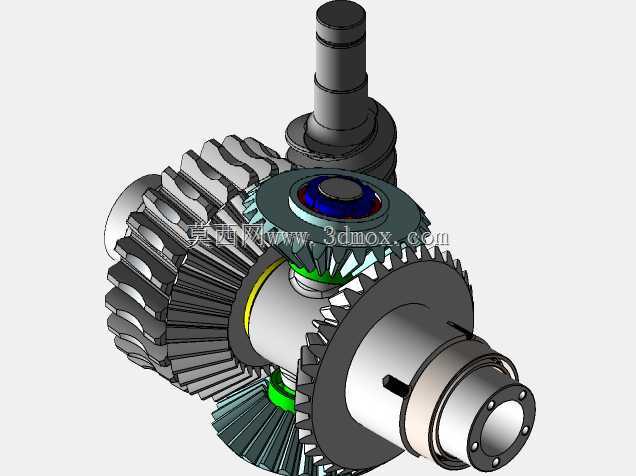

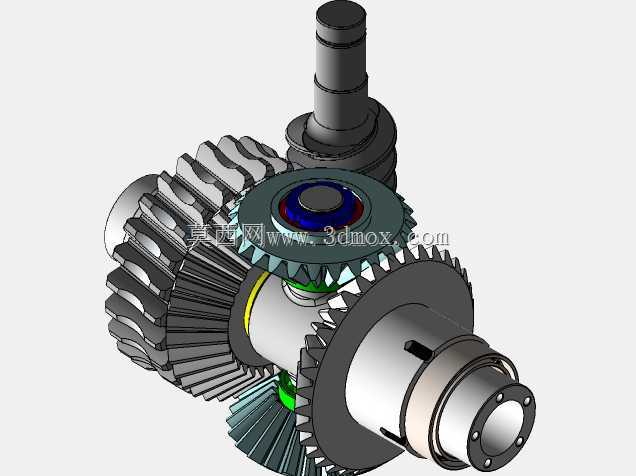

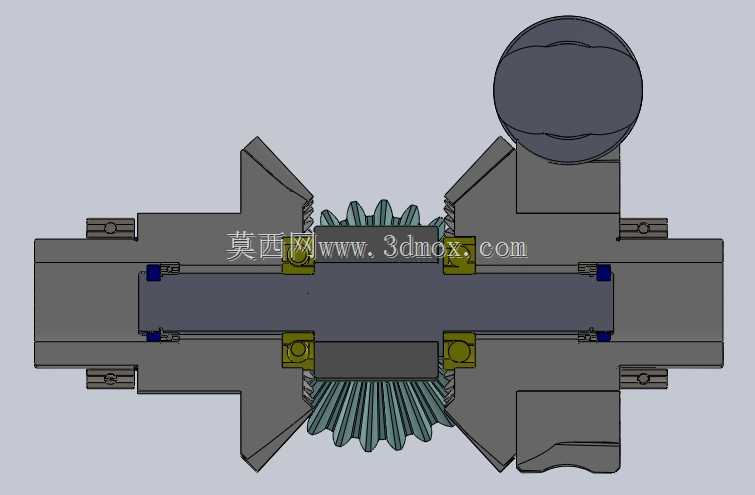

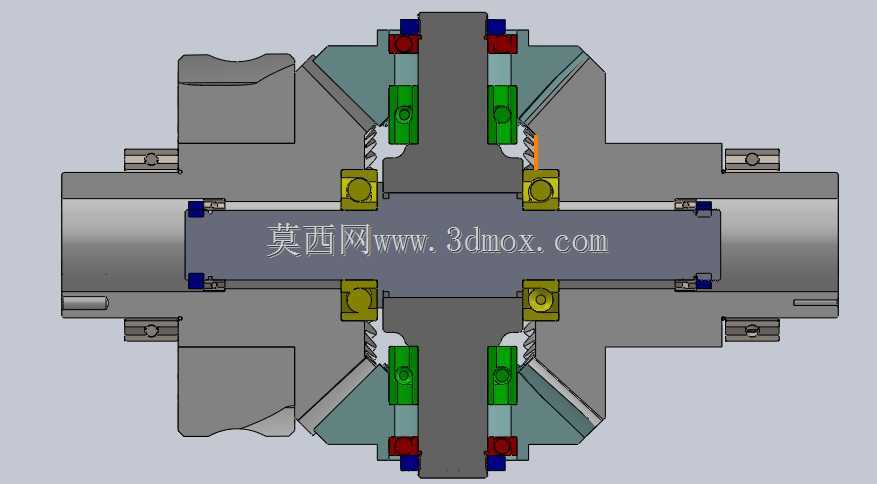

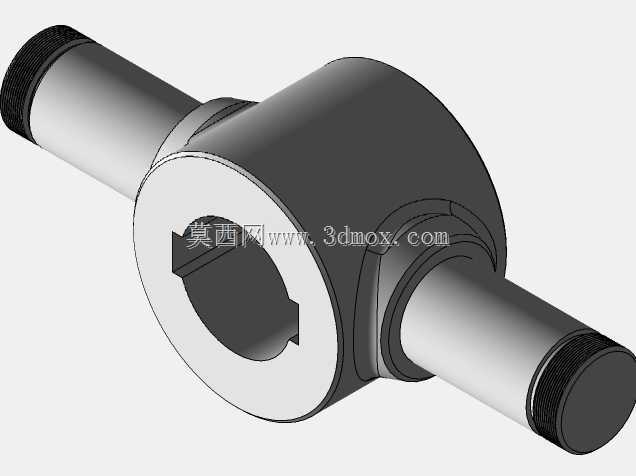

　　差速器桥作为车辆传动系统的核心执行部件，主要承担动力传递与左右驱动轮差速调节的核心功能，在乘用车辆、商用载货车辆、工程作业车辆的驱动桥结构中均有广泛应用，其性能直接决定车辆转弯过程的行驶平顺性、轮胎磨损速率以及复杂非铺装路面的通过能力。这套差速器桥的三维结构完整还原了量产变速箱差速器的装配关系，包含主动输入锥齿轮、从动盆角齿、十字差速轴、行星锥齿轮、左右半轴齿轮、差速器壳体、输出连接法兰、支撑轴承位等全部核心传动部件，各零件间的啮合间隙、装配定位关系均按照实际工程设计要求搭建，可直接用于传动原理演示、结构受力分析、装配工艺验证等场景。

　　从实际功能逻辑来看，动力从变速箱输出端传递至主动锥齿轮轴，通过螺旋锥齿轮的啮合将动力换向传递至差速器壳体，差速器壳体带动十字轴与行星齿轮同步公转，当车辆直线行驶时，左右半轴齿轮受到的行驶阻力一致，行星齿轮仅随差速器壳体公转不发生自转，左右输出轴保持同转速输出，将动力等比例传递至两侧驱动轮；当车辆转弯或行驶在凹凸不平路面时，两侧驱动轮的滚动半径存在差异、行驶阻力不同，行星齿轮在公转的同时会绕十字轴发生自转，自动调节左右半轴齿轮的转速差，避免轮胎出现滑拖现象，保证车辆行驶过程的转向灵活性与轮胎接地附着力。

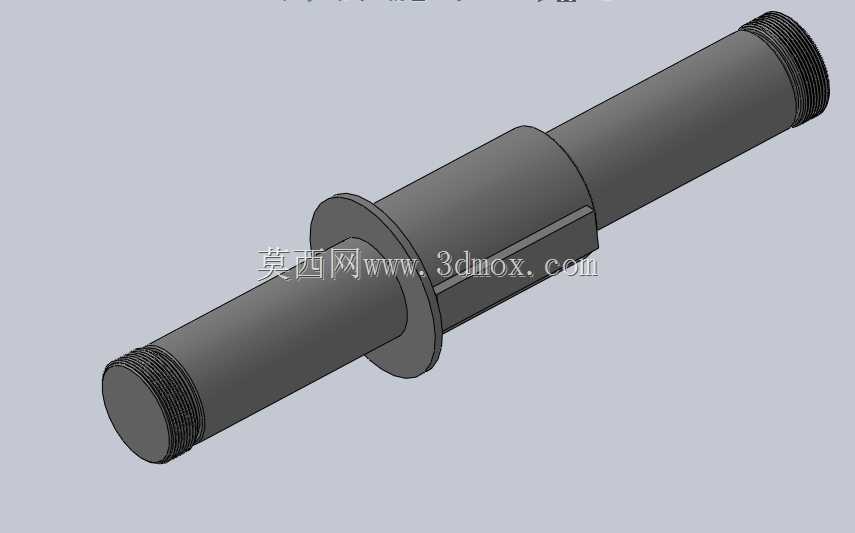

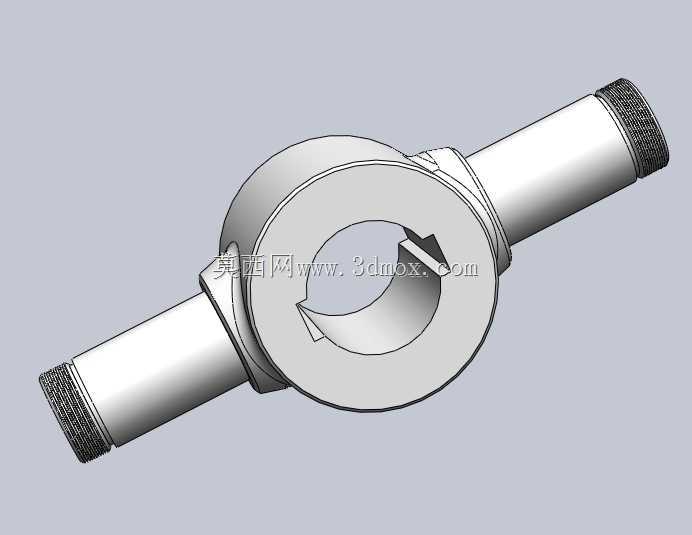

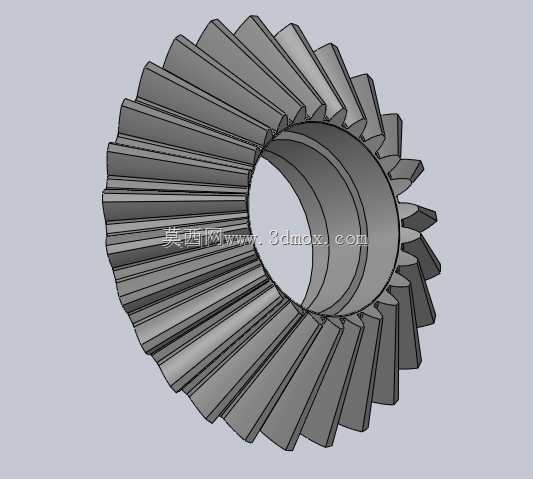

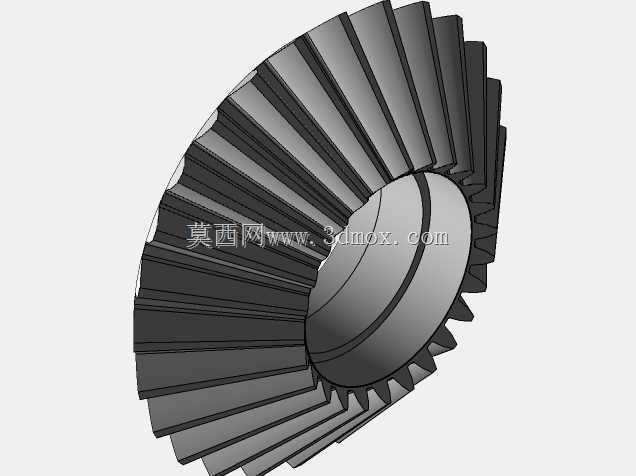

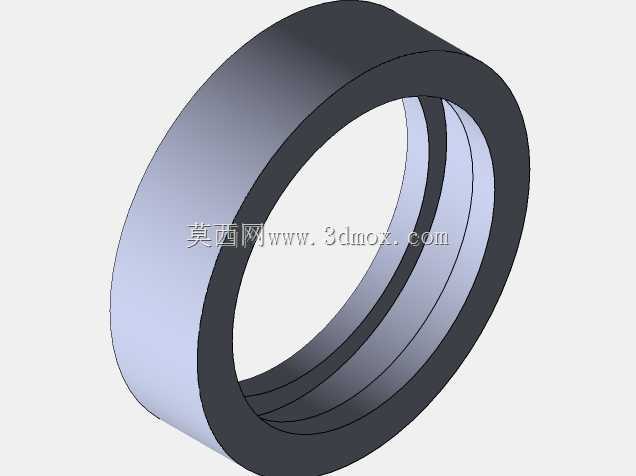

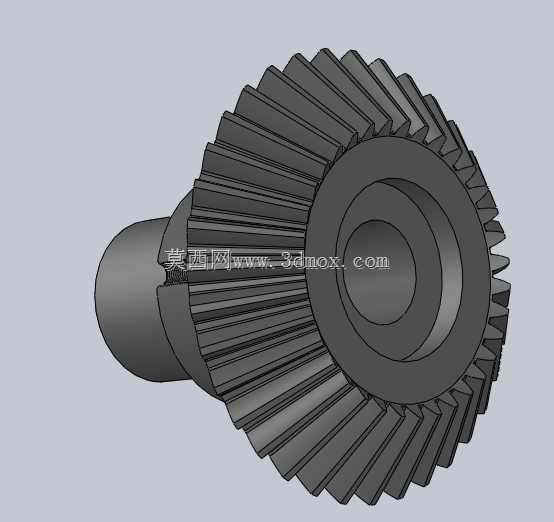

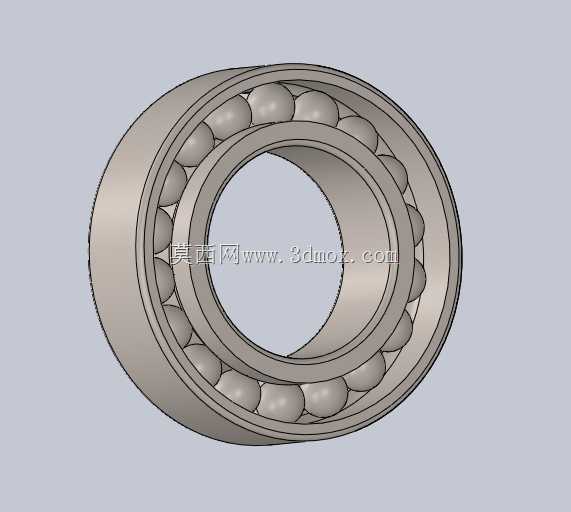

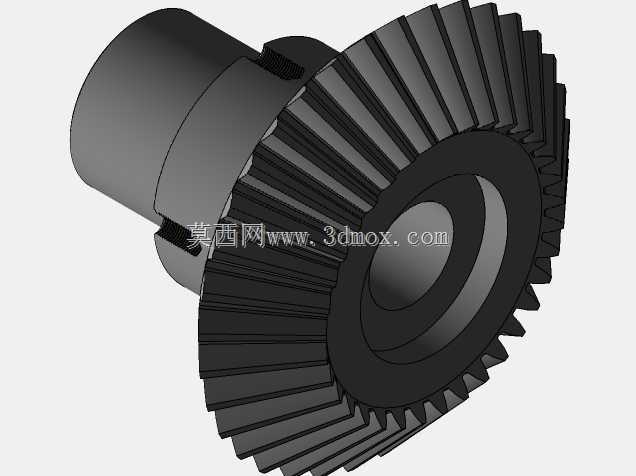

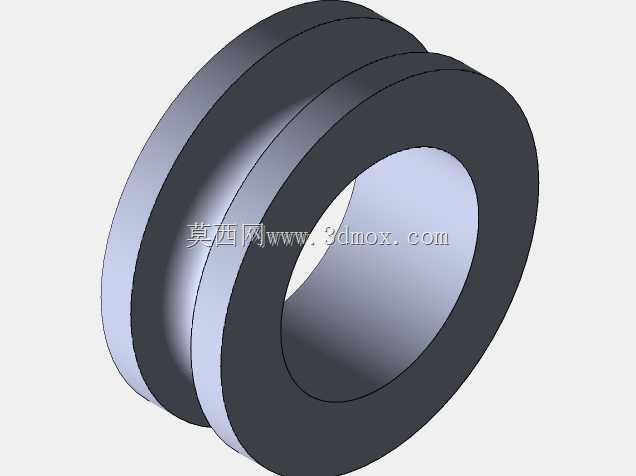

　　在结构设计层面，这套差速器桥的主动锥齿轮采用悬臂式支撑结构，输入轴端设置有轴承安装位，可匹配圆锥滚子轴承承受锥齿轮啮合产生的轴向与径向复合载荷，输入轴的伸出端可直接连接变速箱输出法兰或传动轴万向节，安装定位轴径的公差配合按照h7级精度设计，保证传动过程的同轴度要求。差速器壳体采用分体式装配结构，壳体上设置有行星齿轮轴的定位安装孔、半轴齿轮的支撑端面，以及与从动盆角齿连接的螺栓安装孔位，螺栓孔的位置度按照GB/T 1184的K级公差要求设计，保证盆角齿装配后的啮合面接触精度。行星齿轮与半轴齿轮均采用渐开线锥齿形，齿面啮合的重合度设计为1.2-1.5之间，既保证传动过程的载荷均匀分布，又避免齿面间隙过大导致的传动冲击，齿轮背面与差速器壳体之间预留有耐磨垫片的安装间隙，可在长期使用过程中通过更换垫片调整齿轮啮合间隙，降低维护成本。

　　从安装边界尺寸来看，这套差速器桥的整体安装轮廓可适配多数前置后驱、四驱车型的前/后驱动桥安装空间，左右输出法兰的连接尺寸符合通用驱动半轴的连接标准，法兰端面设置有定位止口与连接螺栓孔，可直接与半轴万向节法兰对接，输入轴的轴线与输出半轴轴线的垂直交点位置，与驱动桥壳的安装定位基准完全重合，可直接匹配现有驱动桥壳的安装位，无需额外调整安装支架结构。差速器壳体的外圆直径、盆角齿的齿顶圆尺寸均按照量产车型的通用尺寸设计，在进行整车传动系统匹配时，可直接将该数模导入整车装配环境，验证与周边悬架部件、制动部件、桥壳部件的装配间隙，避免出现运动干涉问题。

　　在三维建模过程中，所有齿轮的齿形均按照实际加工参数生成，螺旋锥齿轮的螺旋角、压力角、模数等参数均符合行业通用设计标准，可直接导入有限元分析软件进行齿面接触应力分析、齿轮弯曲强度校核，也可用于运动学仿真，模拟不同行驶工况下的差速器转速变化、载荷传递路径。对于结构设计从业者而言，这套数模可作为差速器结构设计的参考模板，快速掌握锥齿轮传动的参数匹配方法、差速机构的装配逻辑；对于设备选型人员而言，可通过数模直观了解差速器的安装尺寸、接口形式，快速判断是否适配目标车型的传动系统需求；对于三维建模学习者而言，可通过拆解装配体掌握复杂传动部件的建模思路、装配约束设置方法，理解机械传动结构的设计逻辑。
