手动瓷砖切割机高精度推刀结构设计

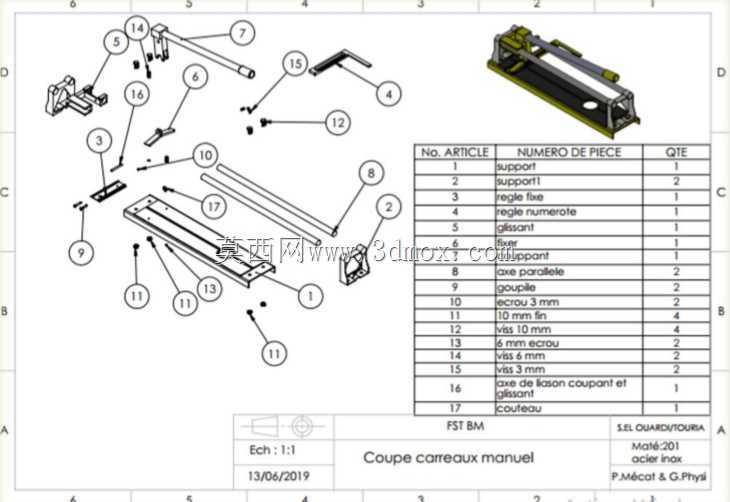

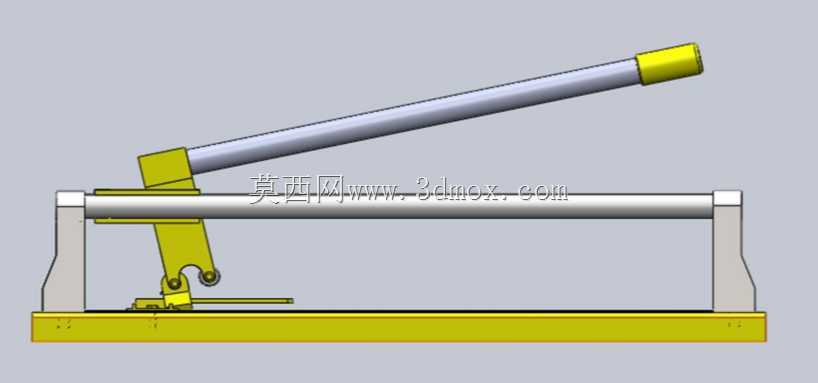

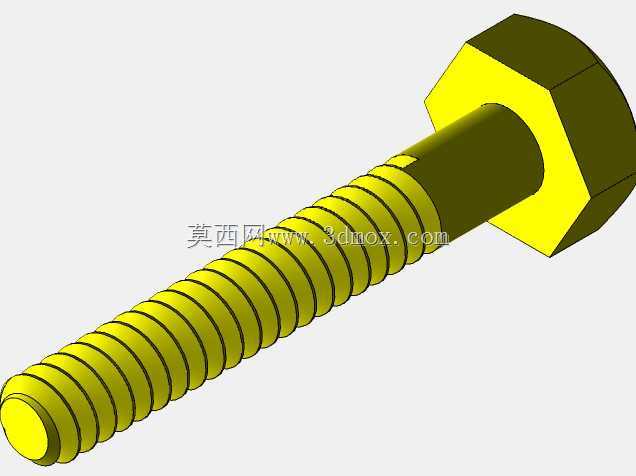

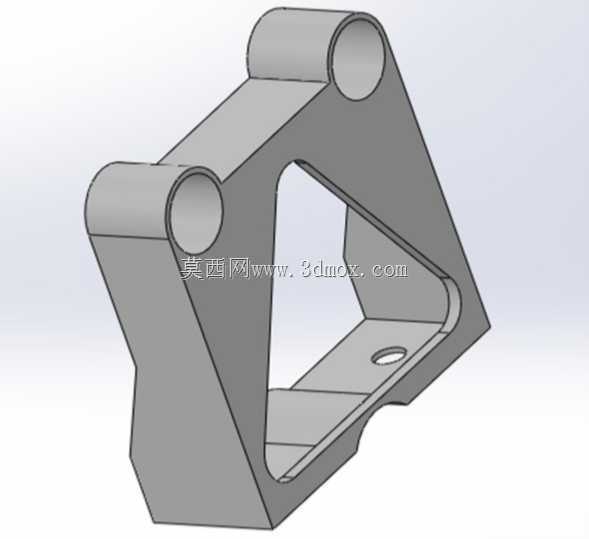

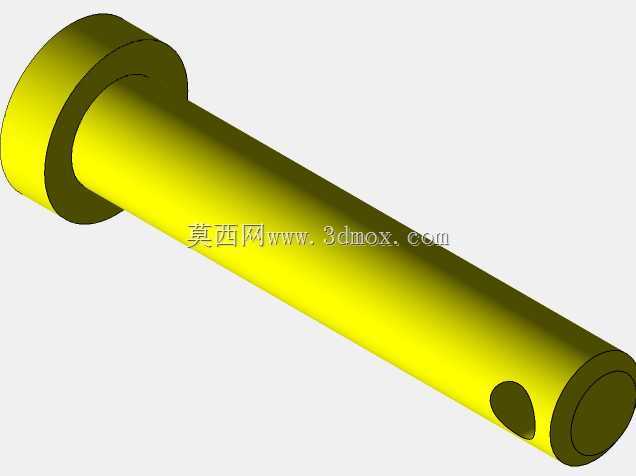

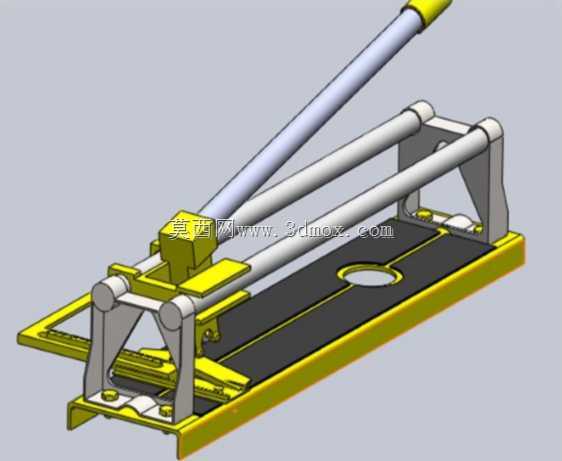

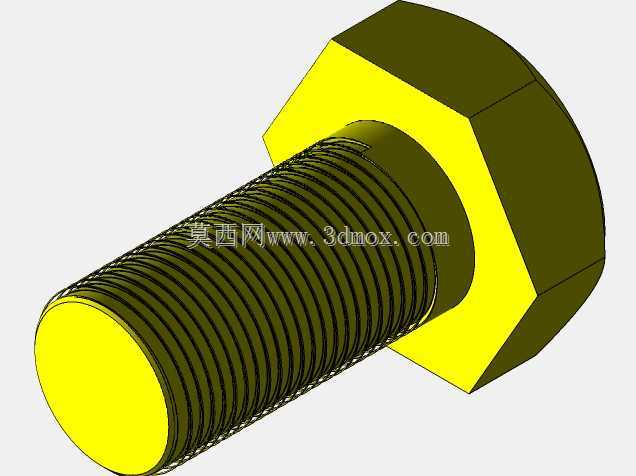

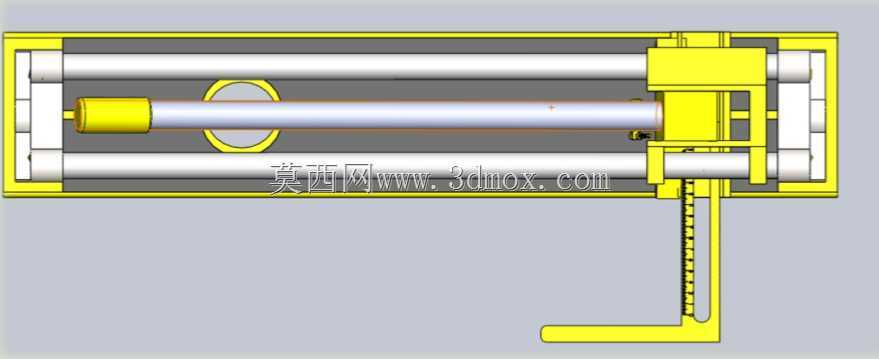

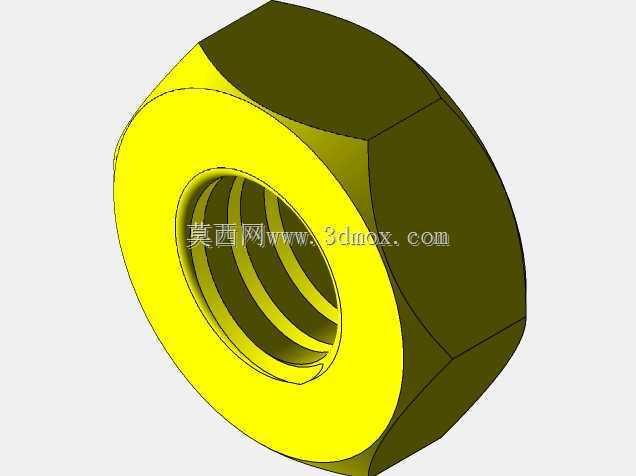

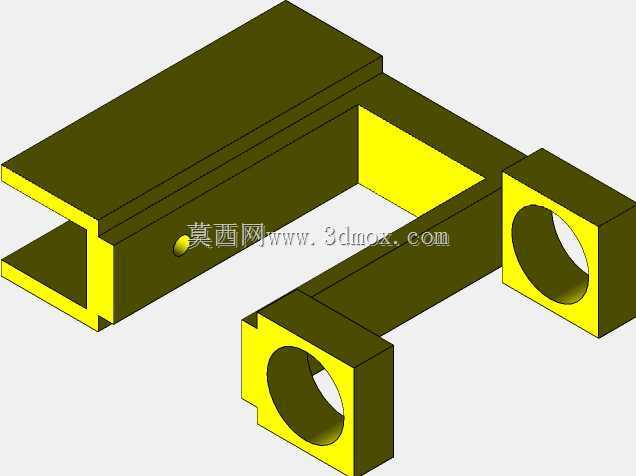

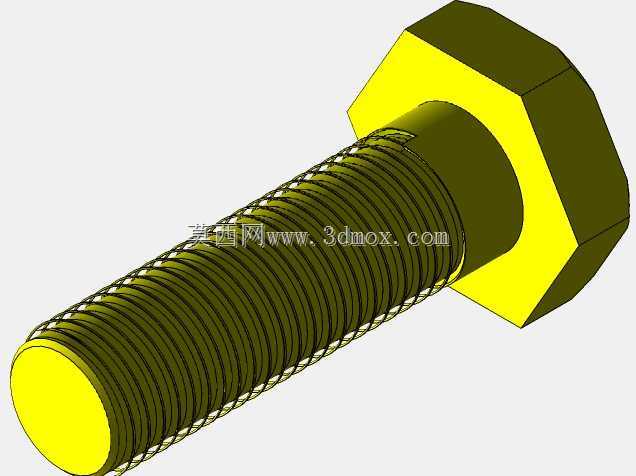

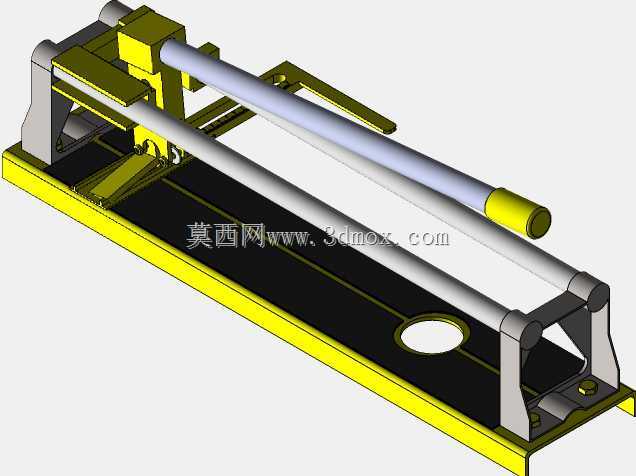

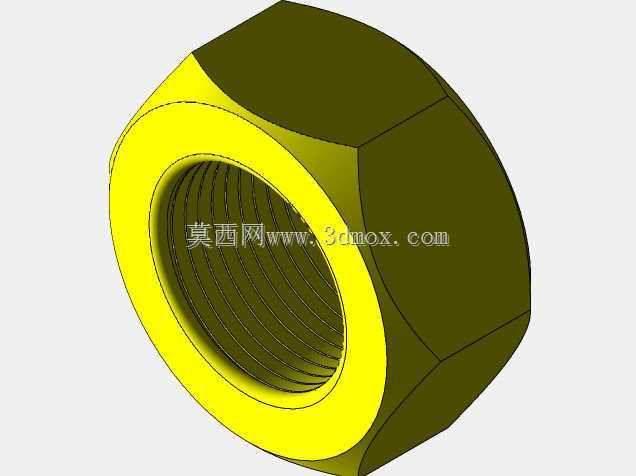

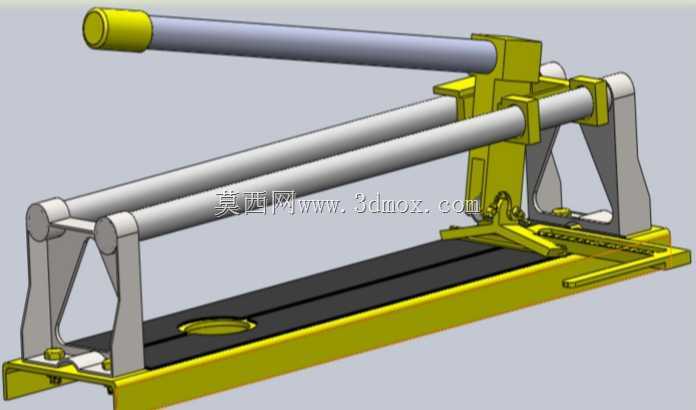

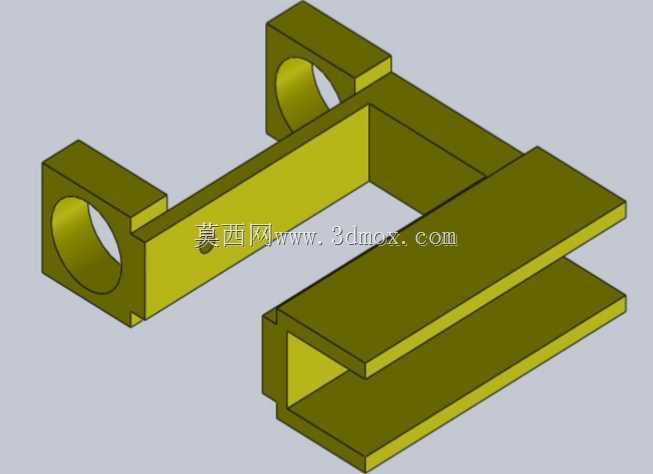

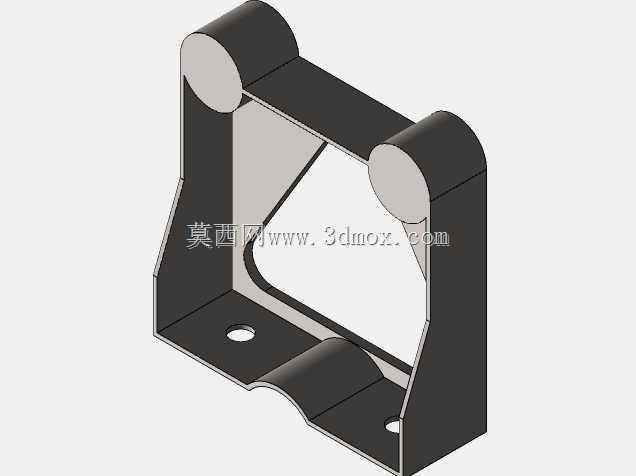

　　这款手动推刀式瓷砖裁切设备，主要面向家装瓦工作业、小型工装瓷砖铺贴场景，在现场无电源接入、作业空间狭窄的工况下，可替代电动切割机完成墙地砖的直线裁切作业，作业过程无粉尘飞溅、无切割噪音，不需要外接水源冷却刀头，非常适合精装修现场的成品保护阶段作业，避免电动工具作业产生的扬尘污染已完成装修面，也能减少切割噪音对周边已入住区域的干扰。从结构设计逻辑来看，设备采用双平行光轴作为滑动导轨，导轨材质选用高碳钢镀铬处理，表面硬度达到HRC55以上，滑动座与导轨配合处采用含油铜套作为滑动轴承，相比直线轴承的点接触结构，铜套的面接触配合能承受更大的下压力，长期使用不会出现导轨压痕导致的滑动卡顿，推刀头的划刻轨迹全程与双导轨保持平行，

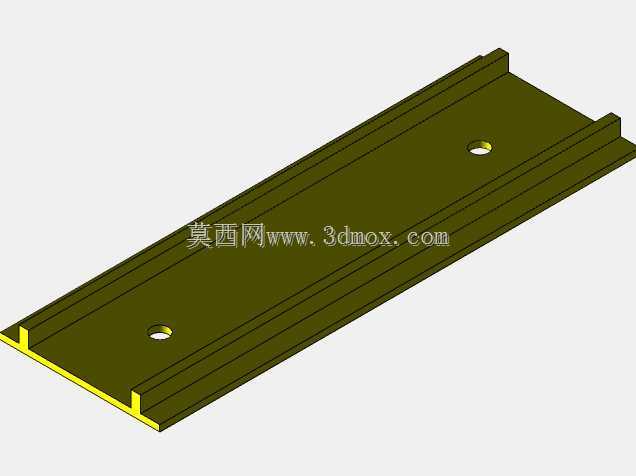

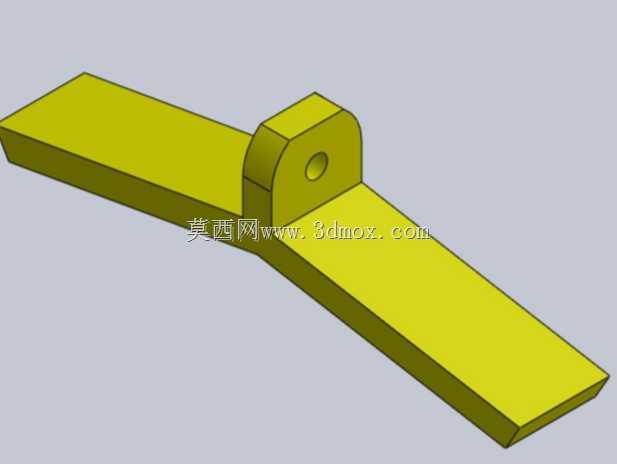

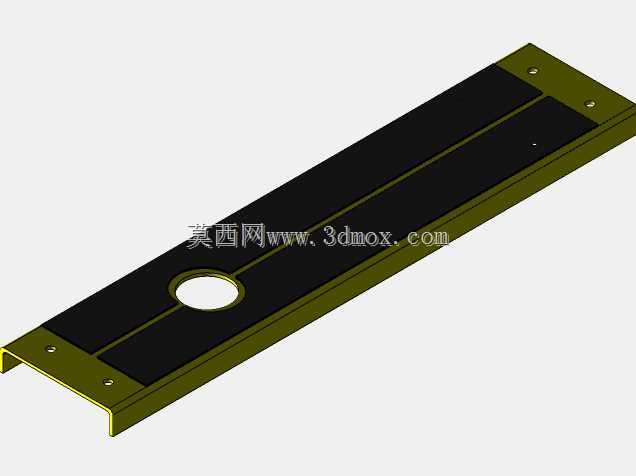

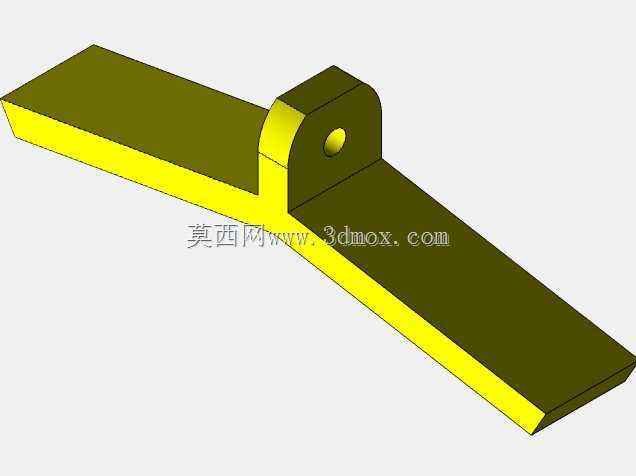

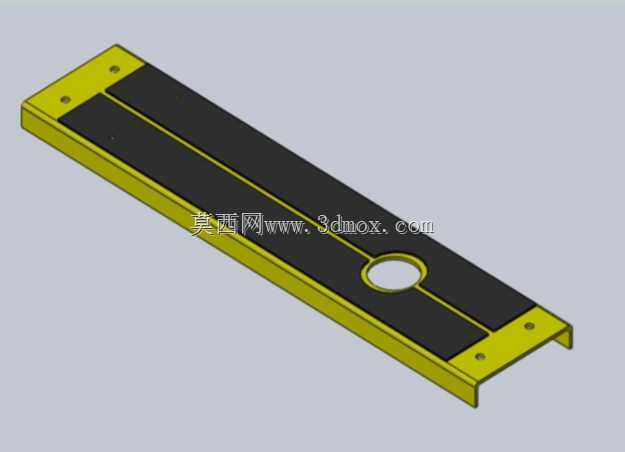

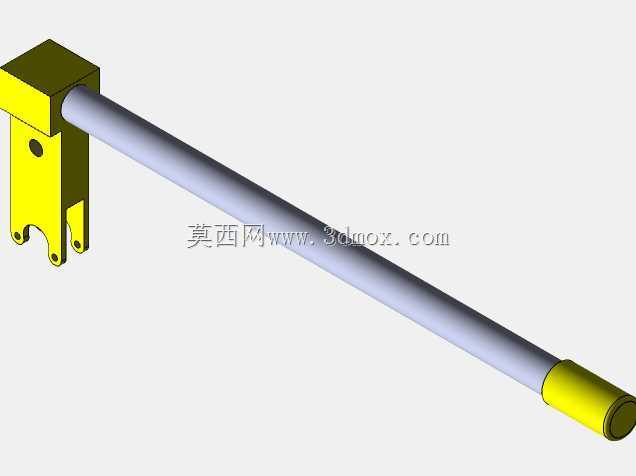

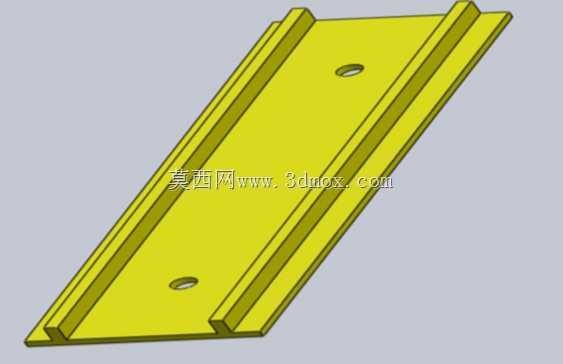

　　能保证裁切出来的砖边直线度误差控制在0.5mm/1000mm以内，不需要后续二次磨边处理。设备底座采用加厚钢板冲压成型，底部粘贴有高密度橡胶防滑垫，作业时依靠设备自重与橡胶垫的摩擦力即可固定在地面或作业台面上，不需要额外螺栓固定，底座工作面铺设有高弹性橡胶缓冲垫，既能避免瓷砖表面在放置、推送过程中出现刮花蹭伤，也能在压断瓷砖的瞬间提供均匀的支撑力，防止瓷砖出现不规则崩边。压断机构采用杠杆式省力结构，操作手柄延伸长度经过力矩优化，普通成年男性单手施加20kg左右的下压力，即可通过压脚将划刻出应力痕的瓷砖沿刻线整齐压断，压脚位置采用可转动的橡胶压头，接触瓷砖表面时不会产生硬接触压痕，针对不同厚度的瓷砖，

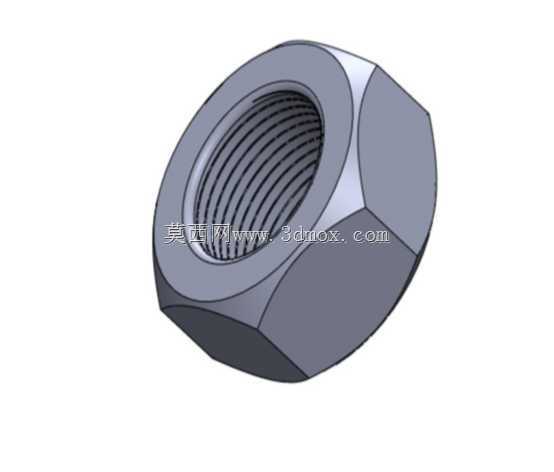

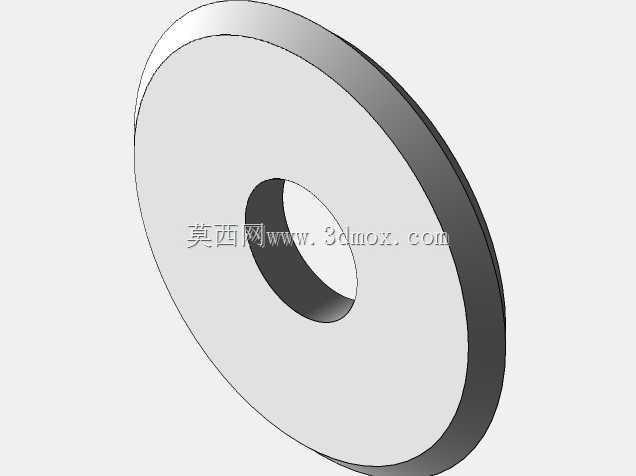

　　压头的初始高度可以通过侧边的调节旋钮进行微调，避免压头过高导致压断力不足、压头过低刮伤砖面的问题。刀头组件采用硬质合金刀轮，刀轮刃口角度为120度，适配市面上绝大多数的抛光砖、抛釉砖、通体大理石瓷砖，刀轮安装在带缓冲弹簧的刀座上，划刻过程中刀轮能始终贴合瓷砖表面，不会因为砖面微小的平整度起伏出现跳刀、刻痕深浅不一的问题，刀座的划刻压力可以通过顶部的调节螺丝进行调整，针对不同硬度的瓷砖材质匹配对应的划刻力度，避免压力过大导致砖面崩瓷、压力过小导致刻痕深度不足无法顺利压断。从安装边界与尺寸适配来看，这款设备的最大裁切长度适配800mm规格的常规瓷砖，设备整体宽度为200mm，放置在1200mm宽度的标准作业台上即可完成全行程操作，

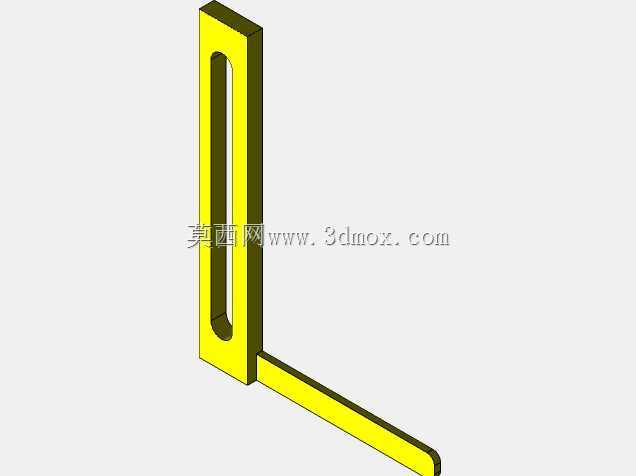

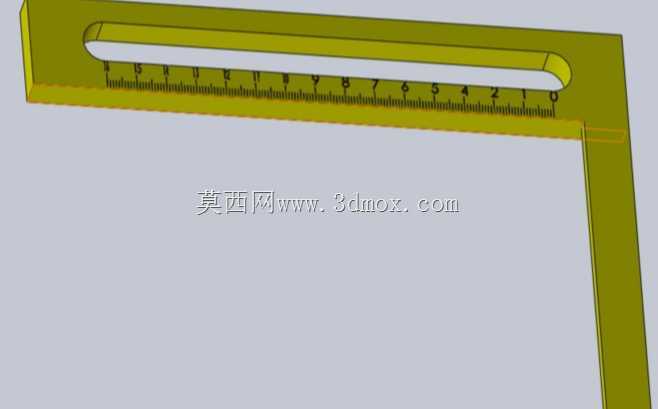

　　不需要额外预留过大的操作空间，设备整体自重控制在12kg左右，单人即可完成搬运转移，适合装修工人跨作业区域携带使用。设备的靠尺组件采用可折叠式铝合金直角尺，靠尺表面蚀刻有毫米级刻度，不需要额外借助钢卷尺即可完成尺寸定位，靠尺与导轨的垂直度经过出厂校准，定位误差小于0.3mm，裁切45度倒角砖时，可以将靠尺调整至45度卡位，快速完成斜角定位，不需要反复测量调整角度。滑动座上集成了便携的瓷砖开界器附件，针对小尺寸的瓷砖条、马赛克瓷砖，不需要使用大压杆即可通过小型开界器完成压断作业，拓展了设备的适用范围。在日常维护方面，双导轨表面只需要定期涂抹少量润滑脂即可保持滑动顺畅，铜套的储油槽可以储存润滑脂，长期使用不需要频繁注油，刀轮属于易损件，当刀轮刃口出现磨损导致划刻不畅时，只需要松开刀座的固定螺丝即可快速更换刀轮，不需要专业工具即可完成维护操作。相比电动瓷砖切割机，这款手动设备没有电机、电源线等易损部件，故障率极低，只要导轨没有出现严重变形，设备的使用寿命可以达到十年以上，非常适合流动作业的装修施工人员使用，也适合小型瓷砖加工门店作为辅助裁切设备使用，处理小批量、多规格的瓷砖裁切需求时，作业效率比电动设备更高，且不需要配套除尘、供水设施，前期投入成本与后期使用成本都远低于电动裁切设备。
