双孔圆角矩形传感器安装固定基座结构

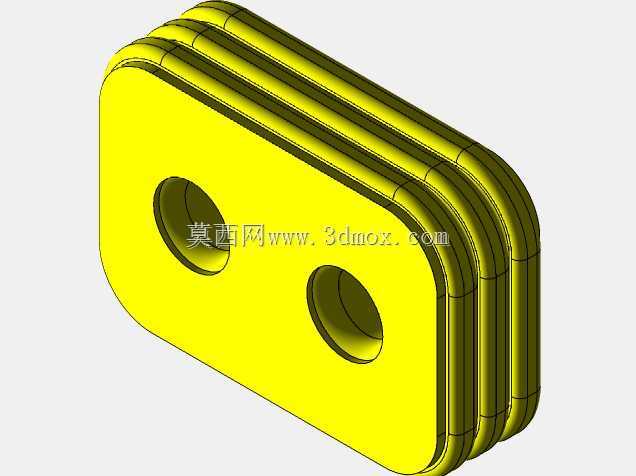

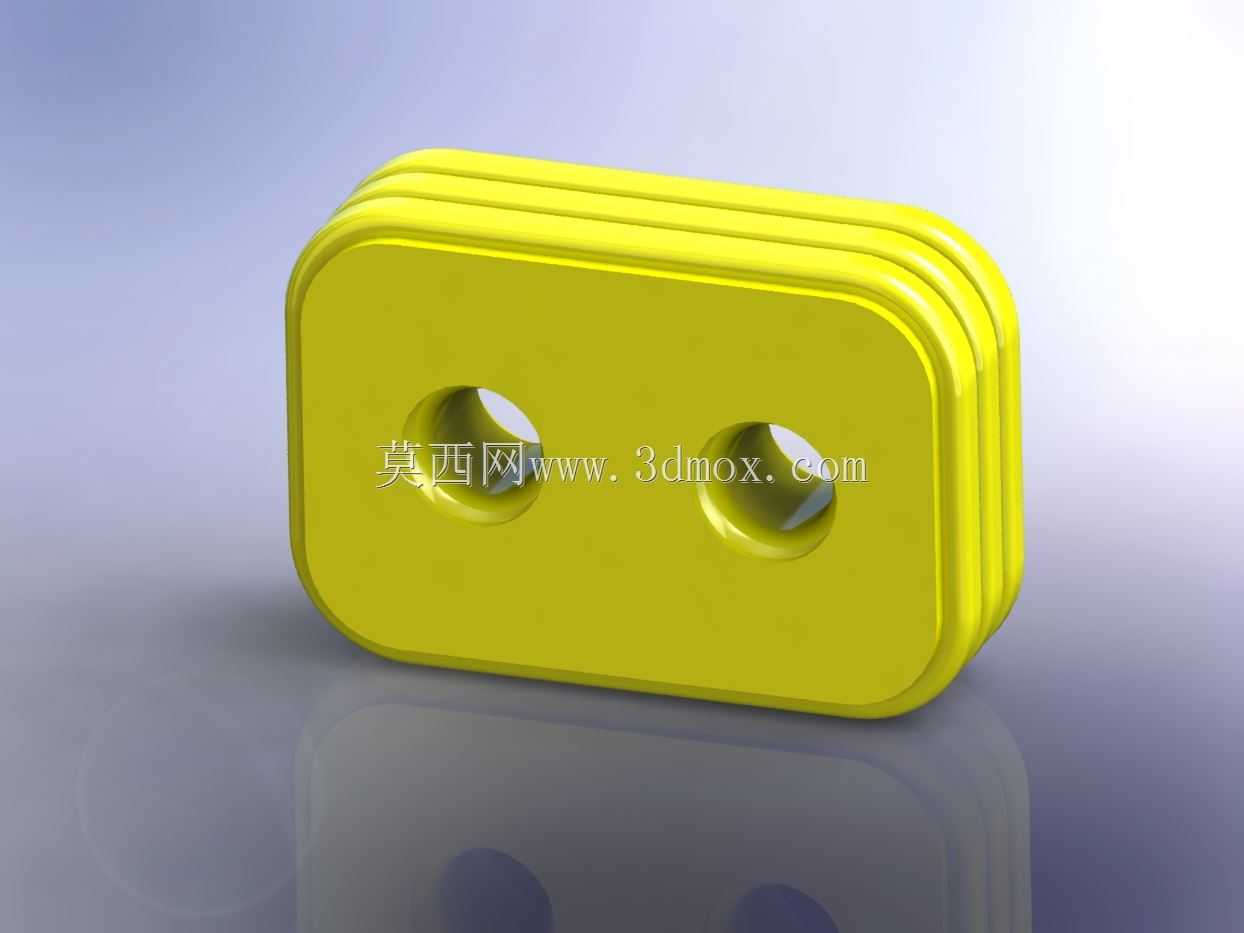

　　在工业传感检测场景中，这类双孔圆角结构件常作为传感单元的承载安装基座，适配光电、接近类小型传感器的内嵌装配需求，常见于自动化产线的工位检测点位、物流分拣线的物件识别工位、智能装备的位置反馈节点，用来给内部传感元件提供防护外壳与安装定位基准，避免传感元件直接暴露在车间多尘、有轻微切削液飞溅的工况中，同时保证检测端面的位置精度符合工位检测的公差要求。从结构设计逻辑来看，整体采用带大圆角的矩形轮廓，首先是规避装配过程中的锐边磕碰风险，车间装配人员在狭小设备空间内操作时，圆角结构不会刮伤线缆、相邻设备部件或是操作人员手套，同时圆角过渡能降低注塑或机加工过程中的应力集中问题，不管是采用工程塑料注塑成型还是铝合金铣削加工，

　　转角位置都不会出现应力开裂、加工崩边的缺陷。三层叠合的侧边结构并非装饰设计，最外层的凸边结构用来在安装时贴合设备安装面板的表面，形成限位面，保证基座装入安装开孔后不会过度推入设备内部，中间层的尺寸与面板开孔做间隙配合，公差控制在0.1mm到0.2mm之间，既方便装配时顺利推入，又不会出现过大的装配间隙导致基座晃动，最内层的结构用来卡接内部的传感元件PCB板，预留的卡槽尺寸匹配常规小型传感板的厚度，不需要额外打胶就能实现板件的预固定，减少装配工序。正面的两个贯通孔，其中一个是传感检测通道，用来让传感器的检测光线或是感应端面直接朝向被测物件，孔位的倒角设计能扩大检测视角范围，避免孔壁遮挡检测信号，另一个孔位是状态指示灯的透光通道，

　　传感器工作时的电源、信号输出状态可以通过该孔直接被操作人员观察到，不需要额外外接指示灯，两个孔位的中心距严格匹配内部PCB板上元件的排布间距，保证元件与孔位的同轴度，避免出现光线偏斜、感应距离缩短的问题。关于安装边界与尺寸适配，这类基座的整体厚度控制在15mm到20mm区间，适配常规设备面板1.5mm到3mm的安装厚度，安装时只需要在面板上开出对应尺寸的矩形开孔，将基座推入后通过侧边的卡扣或是点胶即可完成固定，不需要额外设计复杂的压片、螺丝固定结构，适合快速批量装配的产线搭建需求。基座的背面预留了线缆出线的缺口，用来穿接传感器的供电与信号线缆，缺口位置做了圆角过渡，避免穿线时刮破线缆绝缘层，

　　同时内部预留了2mm到3mm的线缆冗余空间，方便装配时调整线缆长度，不会因为线缆拉扯导致内部焊点脱开。在材料选择的适配性上，这种结构如果采用ABS工程塑料制作，适合常规室内车间的常温工况，耐一般的灰尘、非腐蚀性气体侵蚀，如果采用PBT材质制作，可以适配有轻微油污、温度稍高的机床周边工位，如果采用金属材质加工，则可以用于有一定外力碰撞风险的重型设备检测点位，结构本身的壁厚均匀性设计也适配不同材料的加工工艺，注塑件的壁厚控制在2mm左右，不会出现缩痕、缺料的注塑缺陷，机加工件的壁厚预留足够的加工余量，装夹加工时不会出现变形。实际应用中，这类基座的设计还要考虑与被测物件的距离匹配，检测孔的端面到安装面板外表面的距离控制在5mm以内，保证传感器的感应距离覆盖常规工位的检测范围，不会因为基座本身的厚度导致检测距离不足，同时基座外表面的哑光处理设计，避免车间照明光线在表面形成反光干扰，影响光电类传感器的检测准确性，减少误触发的概率。
