ADDA直流径向往复鼓风机三维结构

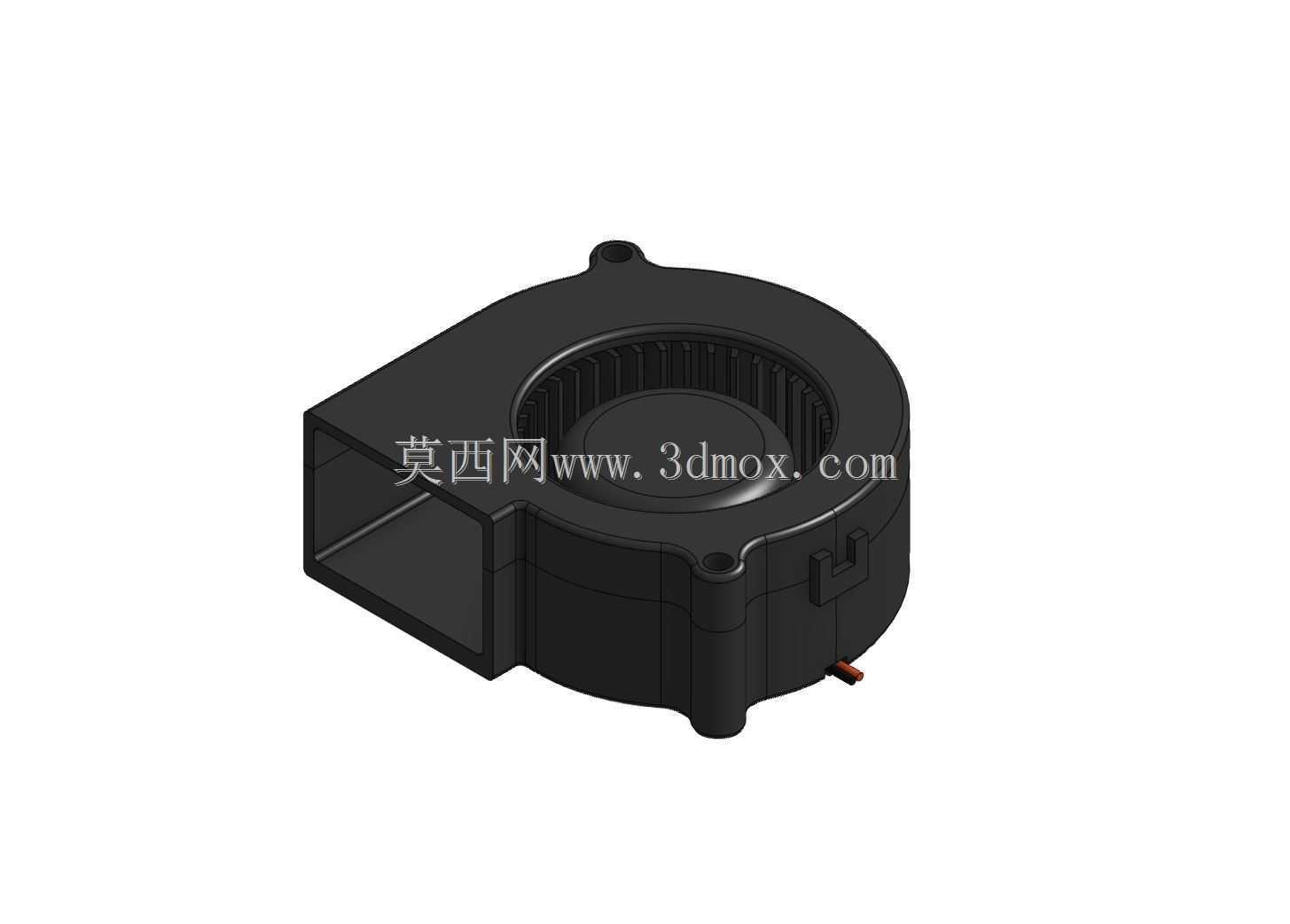

　　该径向鼓风机属于小型离心式送风部件，整体采用蜗壳式腔体配合侧向矩形出风口，气流从叶轮上部轴向进入后，经多叶片离心叶轮加速，再沿蜗壳导向从侧方风道集中送出。与普通轴流风扇相比，这类结构能够在较小安装空间内形成更高静压，适合风道阻力较大、设备内部需要定向导风的场合，常见于紧凑型工控电源、通信机柜局部散热、医疗仪器风道、打印设备、投影仪、伺服驱动模块以及需要隔离进出风方向的电子装备中。

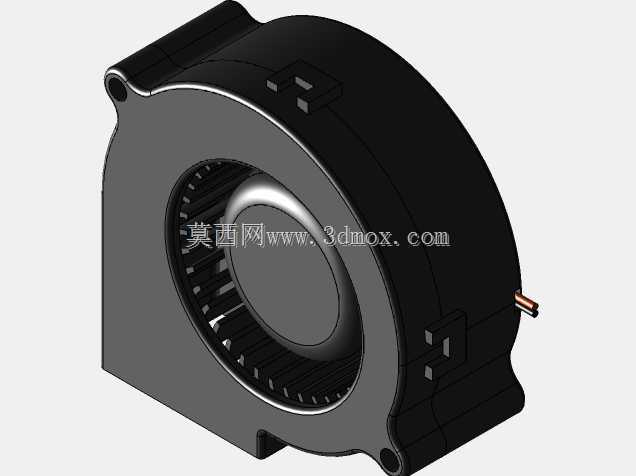

　　从工程布置角度看，该风机的外形边界以方形蜗壳为主体，顶部保留圆形进风区域，侧面伸出平直出风嘴，底部和壳体角部设置安装固定结构。三维建模时需要重点控制进风圈、蜗壳壁厚、出风口内腔高度、叶轮外径、叶片间隙以及底部支脚位置之间的关系。进风面不能被机架、滤网或线束过度遮挡，否则会破坏入口流场；侧向出风口则应与设备风道、导风罩或散热齿入口保持连续过渡，避免出现突然扩压、直角转折或漏风间隙。对于结构工程师而言，这类风机并非简单放置即可，安装边界、气流方向和维护空间都需要在整机布局早期确定。

　　叶轮部分采用密集多叶片离心结构，叶片沿圆周分布并与上下叶盘形成封闭流道。运转时，空气在叶片通道内获得动能，随后在蜗壳内完成部分动能向压力能的转换。该类风机使用双滚珠轴承支撑，轴承布置在电机轴系两端或靠近载荷区域，能够承受较高转速下的径向载荷，并在长期连续运行中保持较稳定的间隙与噪声水平。无刷直流驱动方式使风机具备调速、启停控制和低干扰运行的基础条件，在设备温控系统中可根据温度反馈调节转速，从而兼顾散热能力与声学表现。

　　壳体设计兼顾气流导向与装配约束。蜗壳外轮廓并非单纯装饰件，其曲线直接影响气流收集效率和出口压力；出风口采用矩形截面，便于与扁平风道、软管或设备钣金接口连接。壳体上的定位柱、螺钉孔、卡扣和出线位置需要在模型中准确表达，因为这些特征会影响实际装配干涉检查。电源线从壳体侧下方引出，布线时应避开叶轮进风区和高温功率器件，同时预留弯折半径，防止拉拽力直接作用于电机内部接线。

　　在选型应用中，径向鼓风机更适合“需要风压而不是大流量直吹”的场景。若设备内部存在密集散热鳍片、滤网、长风道或多个拐弯通道，轴流风扇容易因背压升高而风量骤降，离心鼓风结构则能维持较稳定送风。设计人员可将其用于把冷空气压入封闭腔室，也可用于抽取热空气并通过侧置排风口导出。布置时应保证进风侧有足够缓冲空间，出风侧与被冷却对象之间形成明确流路，避免热风在壳体内循环。

　　三维模型表达上，应保留外观壳体、叶轮、轴承区域、安装脚、出风口、接线端以及关键装配间隙。做整机干涉检查时，除关注外形占位，还要核对进风圈上方安全距离、出风口对接尺寸、螺钉锁付空间和线缆走向。若用于仿真或数字样机，可进一步拆分蜗壳、叶轮、电机支架和紧固件，以便开展质量属性核算、风道抽取与维护拆装分析。整体来看，该模型体现了小型离心风机在紧凑电子设备热管理中的典型结构思路：以方形外壳压缩安装空间，以侧向风道适应设备布局，以离心叶轮提高静压输出，并通过成熟轴承与无刷电机方案满足连续散热需求。
