弯曲锥形轮廓变径弹簧钢丝螺旋结构

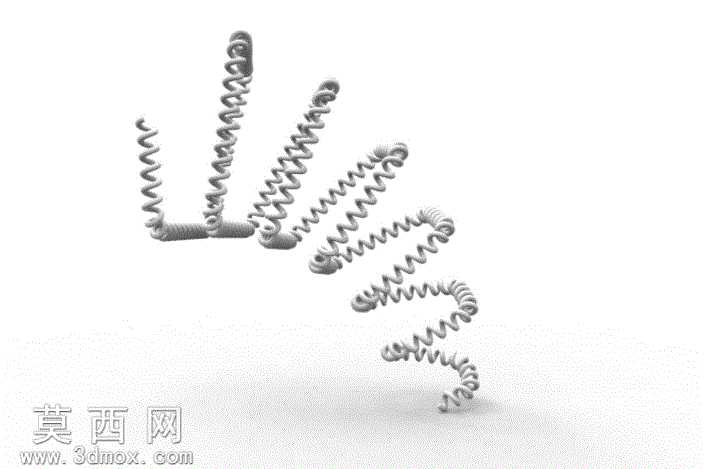

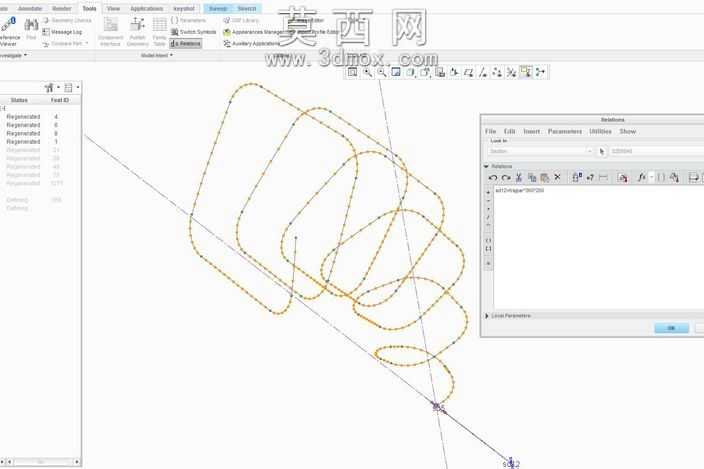

本作品为采用参数化轨迹驱动方式构建的弯曲锥形弹簧钢丝螺旋三维模型，建模过程依托三维设计软件的扫描特征与轨迹参数函数完成整体形态塑造。建模初期首先梳理螺旋结构的形态逻辑：区别于常规等径圆柱螺旋弹簧，该作品的螺旋轮廓沿轴向呈现连续的锥形收束变化，同时整体螺旋轴线并非直线，而是带有多段连续弯曲的空间曲线，模拟弹簧钢丝在非直线排布场景下的成型状态。建模阶段首先搭建空间弯曲轨迹骨架，通过多段样条曲线拟合整体轴线的弯曲走向，同时为螺旋截面的直径变化设置随轨迹位置线性关联的参数关系，让螺旋半径从起始端到末端按照锥形轮廓的斜率逐步收窄，保证每一圈螺旋的直径变化均匀顺滑，无突变或错位。随后调用扫描特征，将圆形钢丝截面沿搭建好的变径螺旋轨迹进行扫掠，过程中通过轨迹参数控制截面的法向始终与螺旋走向保持垂直，避免钢丝截面出现扭曲变形，保证钢丝整体粗细均匀，螺旋圈与圈之间的间距保持一致，无局部重叠或间隙过大的问题。材质与渲染阶段，为模型赋予金属弹簧钢材质，调整材质的金属度、粗糙度参数还原弹簧钢丝的冷作金属质感，添加细微的表面拉丝纹理提升真实感，渲染时采用柔和的漫反射光源，多角度展现螺旋结构的弯曲走向与锥形轮廓变化，清晰呈现每一圈螺旋的形态细节。结构设计上，该模型完整还原了弯曲锥形螺旋的空间结构特征，所有几何特征均通过参数关联构建，修改轨迹曲率、锥形斜率、钢丝直径、螺距等参数即可快速生成不同规格的同类螺旋结构，可用于非标弹性元件的结构验证、装配干涉检查以及相关机械结构的方案展示，为非直线排布的锥形弹簧类零件设计提供直观的三维参考，建模过程中采用的轨迹参数控制方法也可为同类复杂空间螺旋结构的创建提供可复用的思路。
