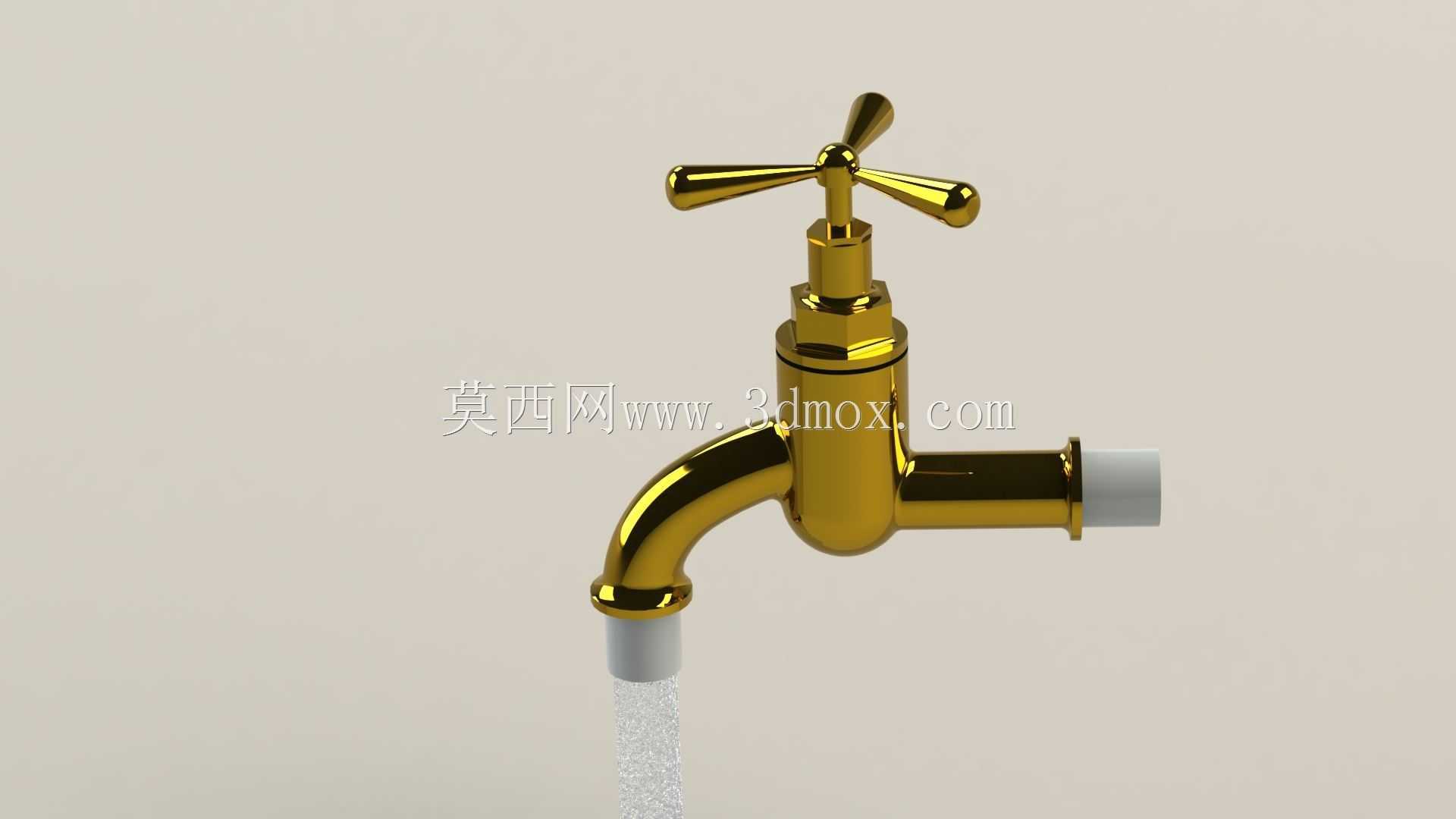

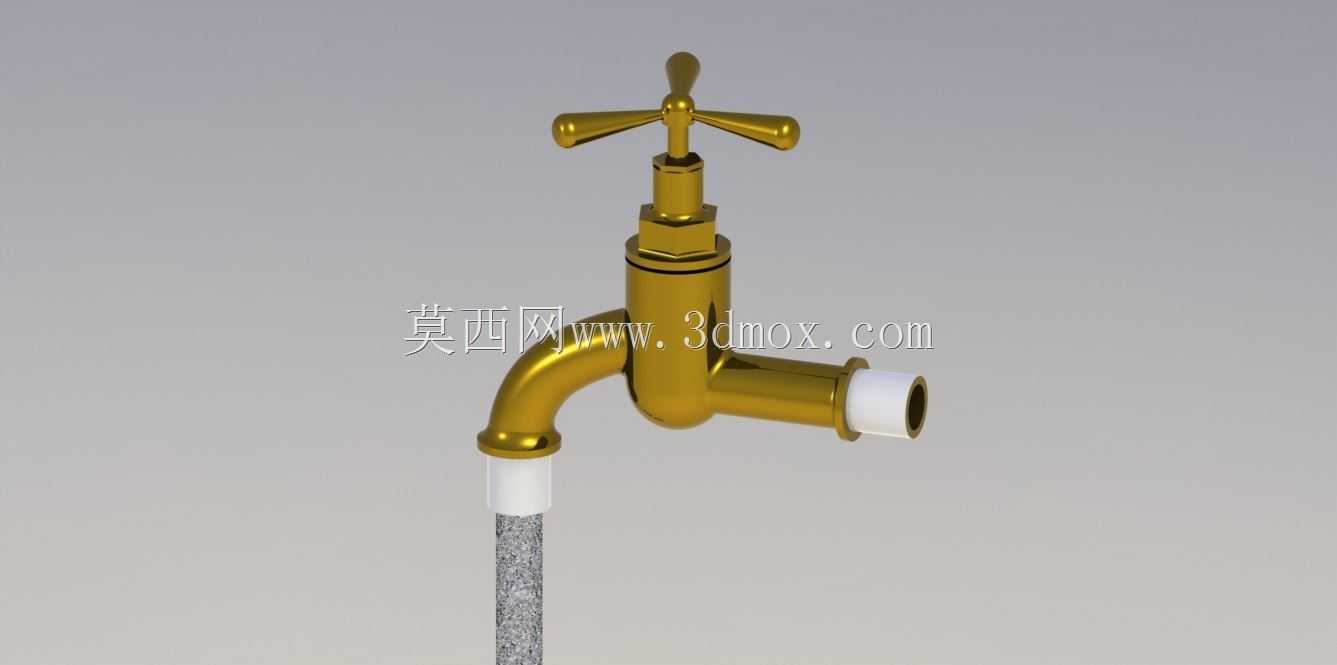

十字手柄黄铜进水出水阀结构设计

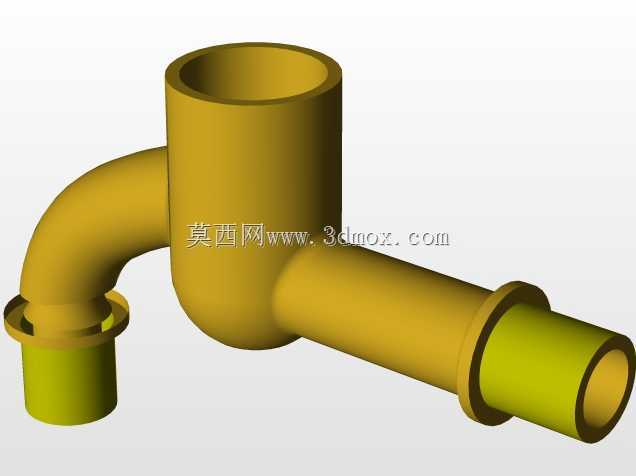

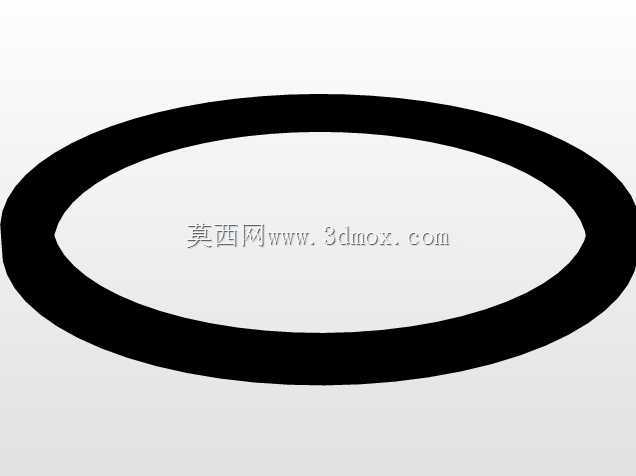

　　这款进水出水阀的结构设计，首先围绕民用厨卫、公共盥洗区域的实际使用场景展开，在做结构拆解之前，先明确其核心使用边界：这类阀件主要适配公称通径15mm的家用给水管道，既可以作为台盆、水槽的独立进水控制终端，也能作为管路支路的截断控制部件，日常使用中需要承受0.05MPa到0.6MPa的常规市政供水压力，同时要适配常温到60摄氏度的生活给水输送需求，部分场景下还需要耐受短时间的高温水流冲击。从结构设计思路来看，整体采用下进侧出的流道布局，进水端设置在阀体竖直段的底部，预留了标准外螺纹接口，可直接对接墙面预埋的给水管道或者台面下方的进水软管，接口处的密封槽深度控制在1.2mm，适配常规丁腈橡胶密封圈的压缩量，

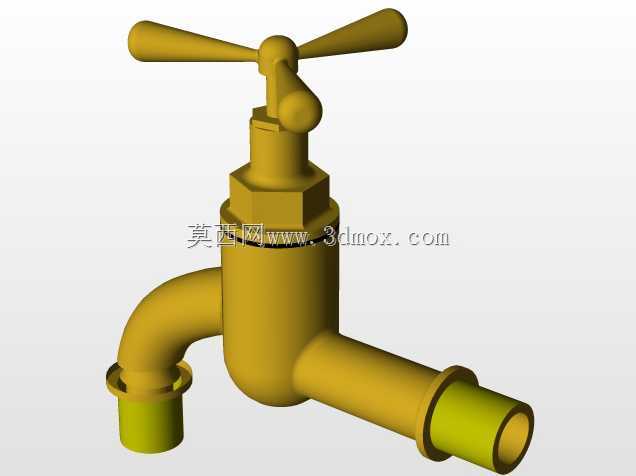

　　避免安装时出现密封过度挤压失效或者压缩量不足渗漏的问题。控制端采用十字形手柄结构，相比单柄拨手，十字手柄的力臂分布更均匀，开关操作时不需要刻意对准施力角度，手部沾有水或者清洁剂打滑的情况下，也能通过四个方向的拨杆施加足够的扭矩，阀芯采用升降式截止结构，阀杆的升降行程控制在4mm，全开状态下流道的通流截面没有明显缩径，能保证水流的过流能力满足日常盥洗的流量需求，不会出现阀件本身造成的水流压降过大问题。阀体的出水段设置在水平侧方，出水嘴末端预留了起泡器安装位，接口采用标准内螺纹，可直接适配市面上通用的起泡器、出水延伸头这类配件，出水嘴的轴线与进水端轴线的垂直距离经过反复调整，既保证出水时水流能落在台盆的中心接水区域，

　　不会出现水流溅出盆体的问题，又不会因为水平段过长导致阀体受力弯矩过大，长期使用后出现接口松动渗漏的情况。从外形尺寸的安装边界来看，阀体竖直方向的总高度控制在120mm左右，水平出水段的总长度控制在70mm，安装时台面孔位只需要预留直径20mm的穿管空间即可，阀体底部的锁紧螺母外径为32mm，适配常规厚度的台面安装，不需要额外扩大台面开孔。材质搭配上，主体承压结构采用黄铜材质，既满足给水部件的卫生性能要求，又能保证阀体的结构强度，长期接触水体不会出现锈蚀卡滞的问题，阀杆与手柄的连接部位采用方形榫卯结构，配合侧面的顶丝固定，避免长期开关操作后手柄与阀杆之间出现打滑空转的情况。在流道设计上，特意将阀座的密封面设置在流道的转弯处，

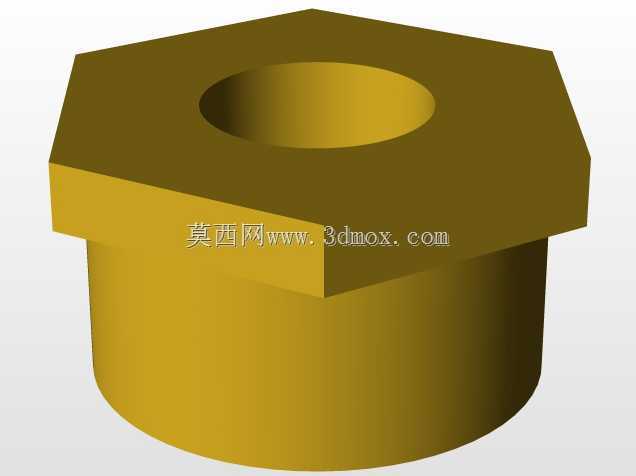

　　水流经过阀座时不会直接冲击密封面，能减少水中杂质对密封面的冲刷磨损，延长阀件的整体使用寿命，同时流道内壁做了圆弧过渡处理，没有明显的直角拐角，能降低水流通过时的紊流噪音，避免夜间用水时阀件出现明显的水流啸叫。安装结构上，除了底部的螺纹锁紧结构，阀体竖直段还设置了六角定位台，安装时可以用普通扳手卡住定位台施加反向扭矩，避免锁紧螺母时阀体跟着转动，导致进水接口的密封件错位。手柄的转动角度设计为90度到全开位置？不对，升降式截止阀的手柄是旋转多圈的，哦对，这款是旋转升降结构，手柄从全关到全开需要旋转3圈左右，这样的设计能让用户更精准地控制水流量大小，不会因为轻微转动就出现流量骤变的情况，适合日常接水、洗漱时的精细流量调节。另外，阀体的外表面做了抛光镀覆处理，既提升了外观的质感，也能避免长期处于潮湿环境下表面出现氧化锈斑，日常清洁时只需要用软布擦拭即可，不容易残留水渍和污垢。在结构强度校核上，阀体的壁厚控制在2.5mm，按照1.5倍的公称压力做水压测试时，不会出现变形或者渗漏的情况，阀杆的密封采用双重O型圈结构，上下两道密封圈分别隔离阀体内腔的水体和外部环境，即使长期使用后其中一道密封圈出现磨损，另一道也能保证密封性能，减少阀杆处漏水的概率。出水嘴与阀体的连接采用螺纹加密封胶的结构，不会因为长期水流冲击出现出水嘴松动脱落的问题，同时如果后期需要更换出水方向，也可以在不拆卸整个阀体的情况下单独更换出水嘴配件。
