木质榫卯结构老式插销锁具结构

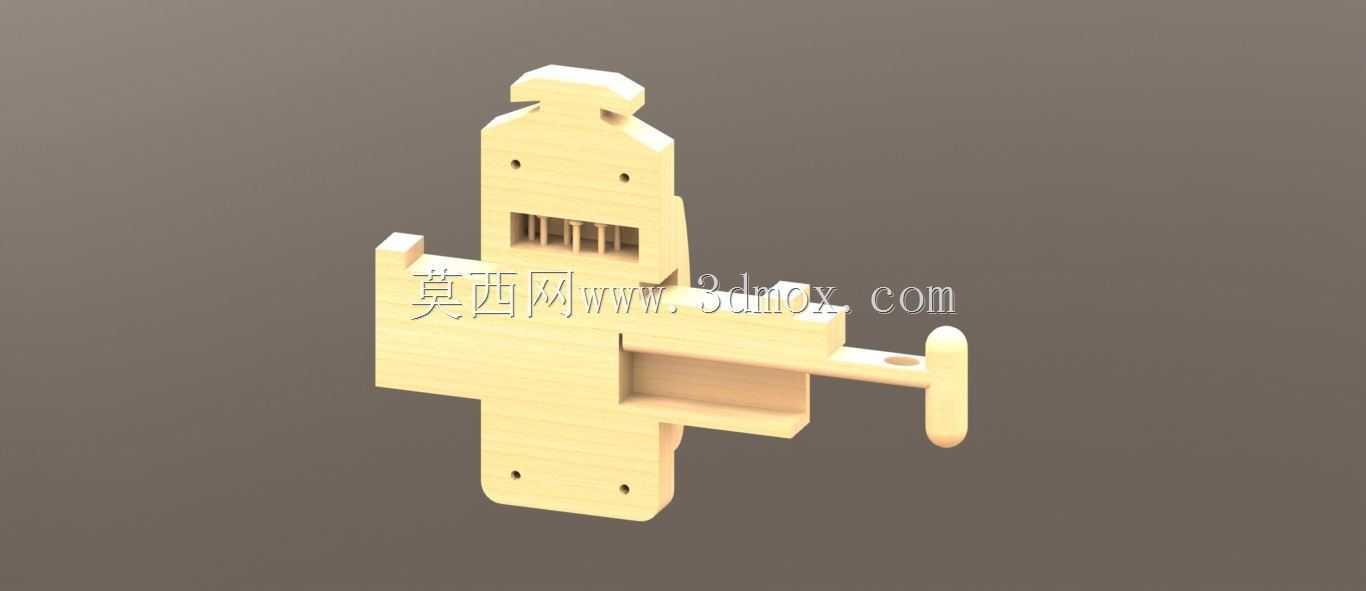

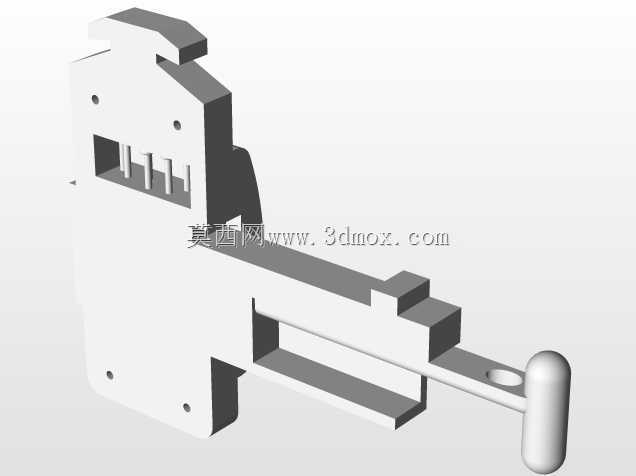

　　这款木质插销式旧锁的三维结构，完整还原了传统木作锁具的榫卯配合逻辑，在仿古家具复原、传统木作教具开发、民俗展品复刻场景中有着明确的应用价值。不同于现代金属锁具依赖弹簧、弹子的锁止逻辑，该结构完全依靠木质构件的形位配合实现锁闭功能，所有活动部件均采用硬木切削加工成型，无额外金属连接件，整体结构的受力传递路径完全通过木构件的接触面完成，在传统民居箱柜、老式木门的修复项目中，可直接参照该结构的尺寸链关系进行实物放样加工。从功能特性来看，该锁具的锁止动作通过横向插销的位移实现，锁体主体为十字形集成基座，上方的锁舌卡位区开有等距矩形栅格，与插销上的对应凸台形成卡合配合，当插销推入锁止位时，凸台完全嵌入栅格间隙，限制锁舌的竖向位移，

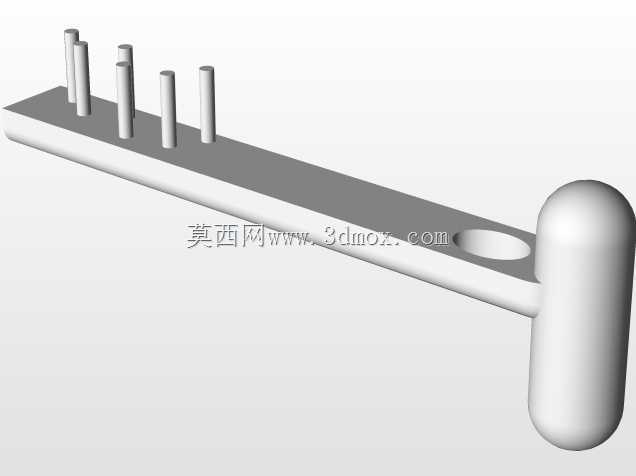

　　此时外部无法通过拉动锁舌实现开启；插销末端的圆形执手为施力部位，表面做圆弧过渡处理，避免操作时的棱角剐蹭，执手与插销杆为一体式切削结构，不存在装配松动的风险。设计思路上完全遵循传统木作的“整料出形”原则，所有构件的活动间隙预留量控制在0.2-0.3mm之间，既保证木质构件在温湿度变化产生胀缩时不会出现卡滞，又避免间隙过大导致锁止旷量、防盗性能下降；锁体基座上的四个安装孔为沉孔设计，安装时可将木螺丝完全沉入孔内，保证锁体安装面与门板/箱板完全贴合，不会出现凸起剐蹭。从安装边界来看，锁体主体的竖向安装面宽度适配30-40mm厚度的实木门板，横向插销的行程长度为65mm，安装时需在门板对应位置开出深度12mm的嵌槽，

　　将锁体基座嵌入槽内后再通过沉孔螺丝固定，插销的导向槽与基座为一体式铣削成型，导向面的平行度公差控制在0.1mm以内，保证插销推拉过程中无偏摆卡顿。锁舌的伸出长度为28mm，可完全插入门框/箱框对应的锁孔内，锁舌头部做15度斜角导向处理，关门时无需刻意对位，锁舌接触门框斜面后可自动回缩，到位后自动弹入锁孔完成锁闭，这一细节设计兼顾了操作便捷性与锁止可靠性。在三维建模过程中，所有构件的配合面均做了公差匹配验证，栅格卡位的接触面粗糙度模拟实木铣削后的表面状态，未做过度抛光处理，符合传统木作锁具的加工工艺特征；插销与基座的导向配合段长度占插销总长度的60%，即使长期使用出现局部磨损，也能保持稳定的导向精度，不会出现插销下垂、卡位失效的问题。

　　这类纯木质榫卯锁具虽然在现代安防场景中已被金属锁具替代，但在民俗文化展示、传统木作技艺教学、仿古家具配套领域，其结构本身具备很高的参考价值，建模时还原的每一处形位配合关系，都能为实物加工提供准确的尺寸依据，避免传统手工放样时出现的配合间隙不均、锁止卡顿等常见问题。
