手动杠杆式鲜橙压榨取汁设备结构

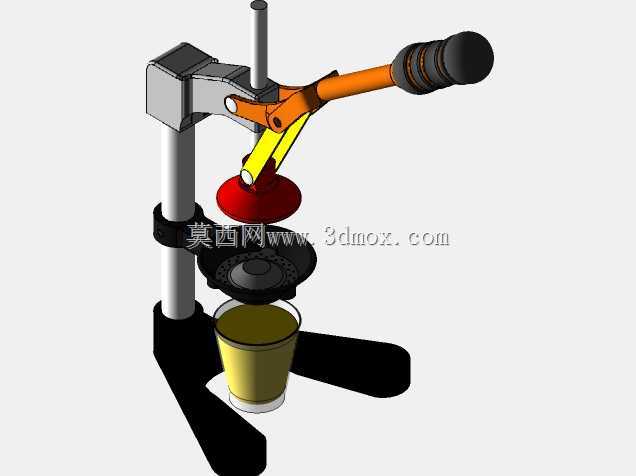

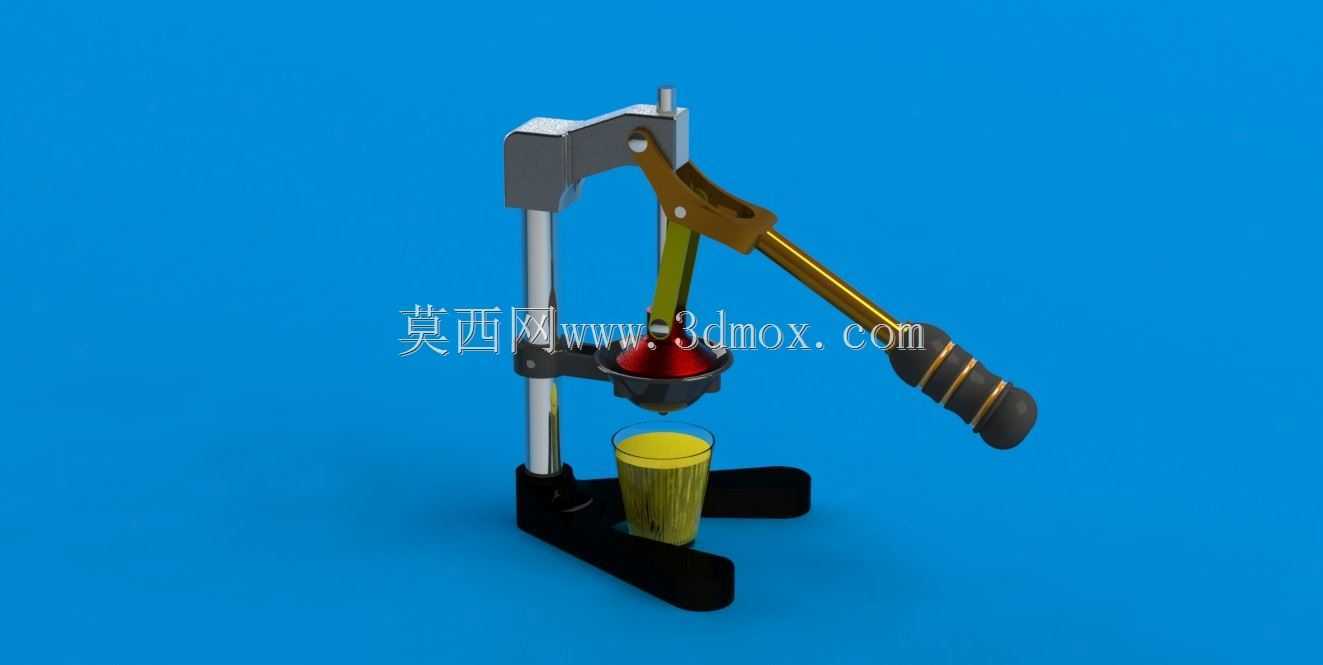

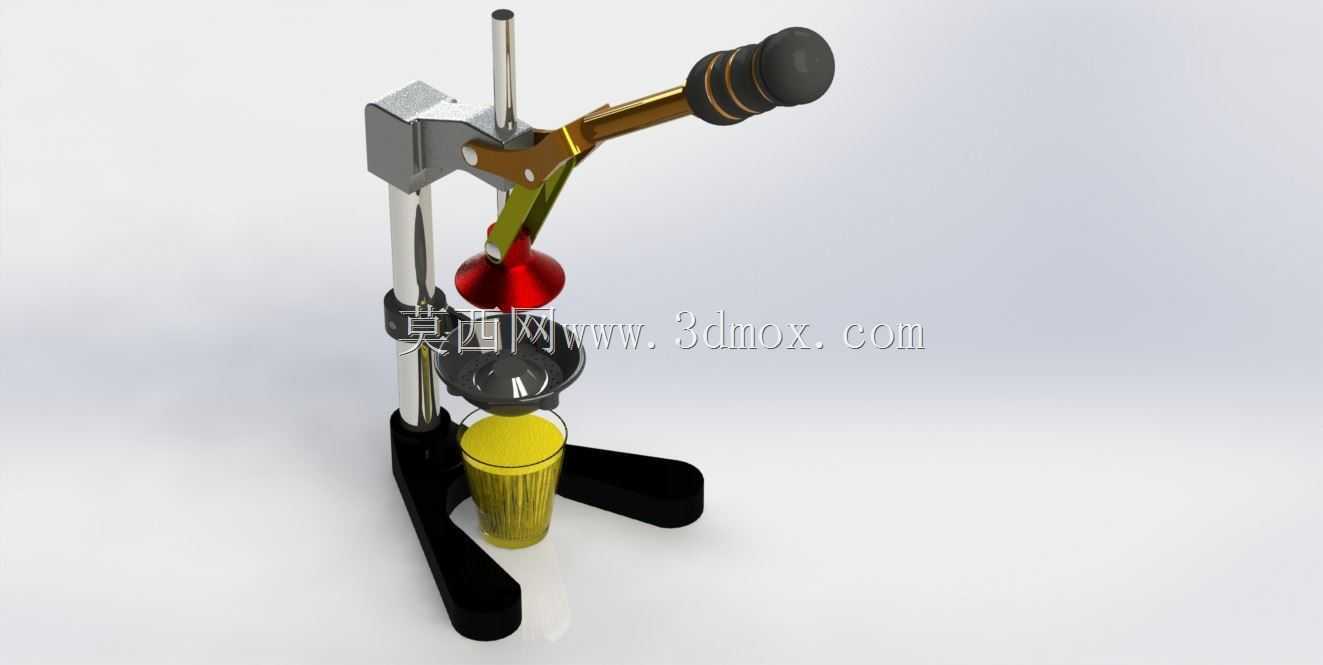

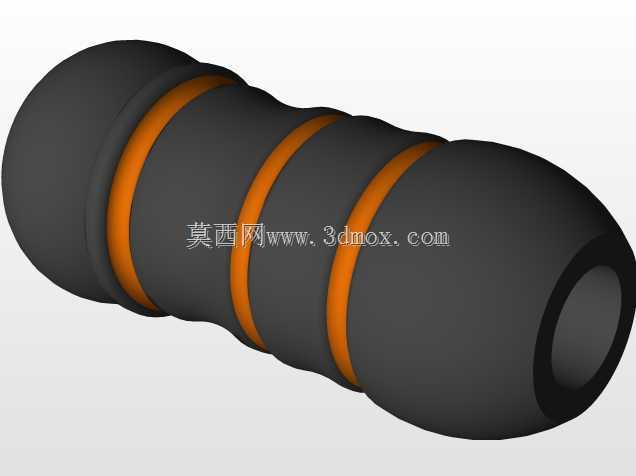

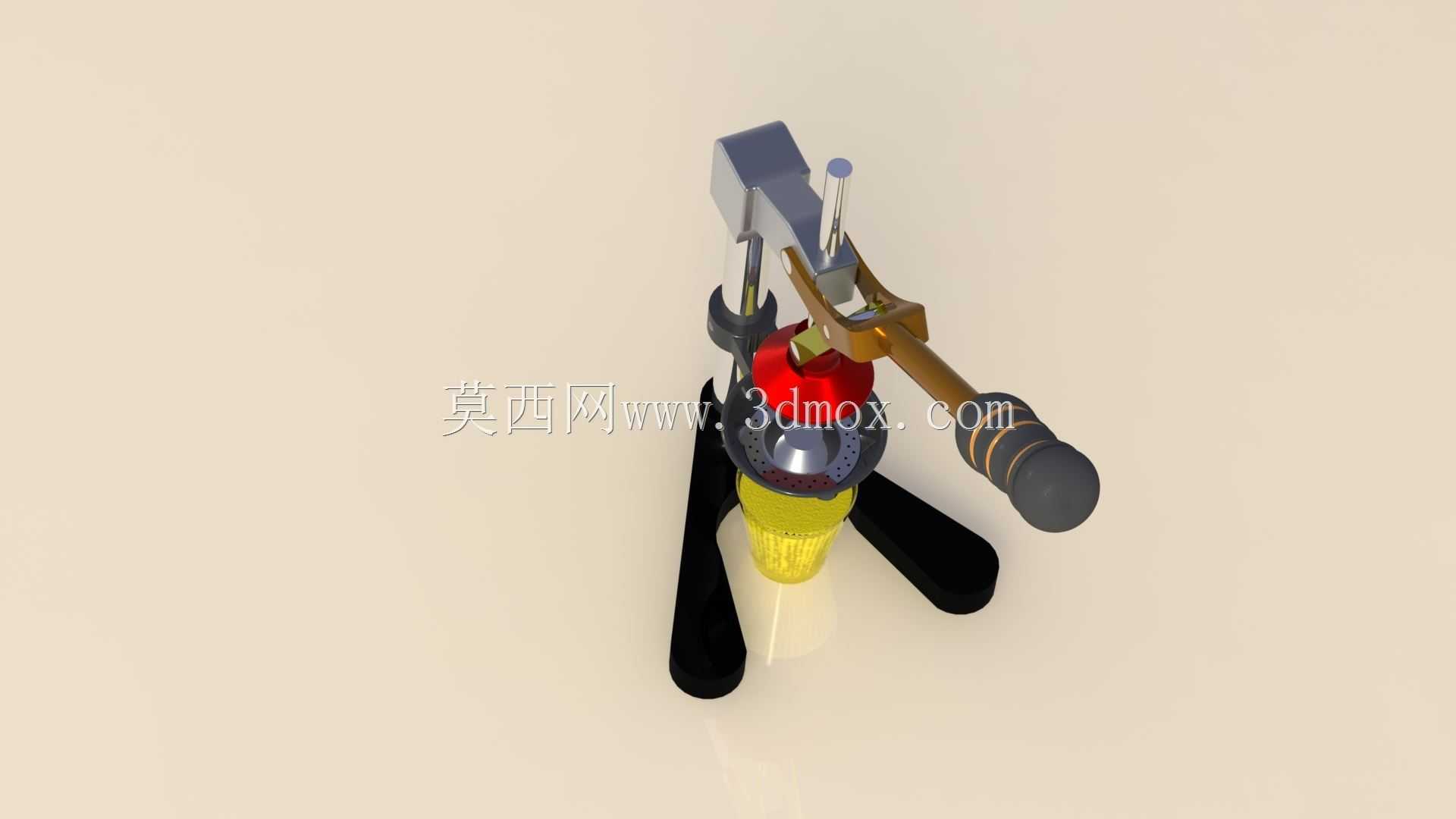

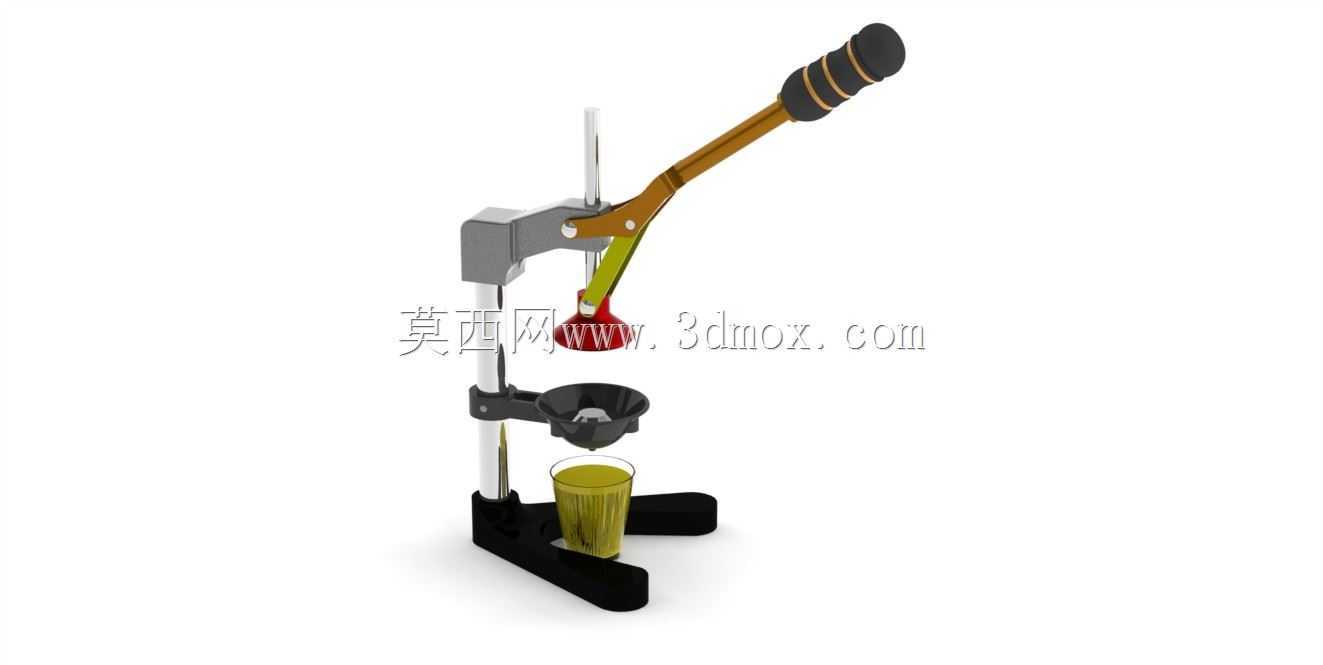

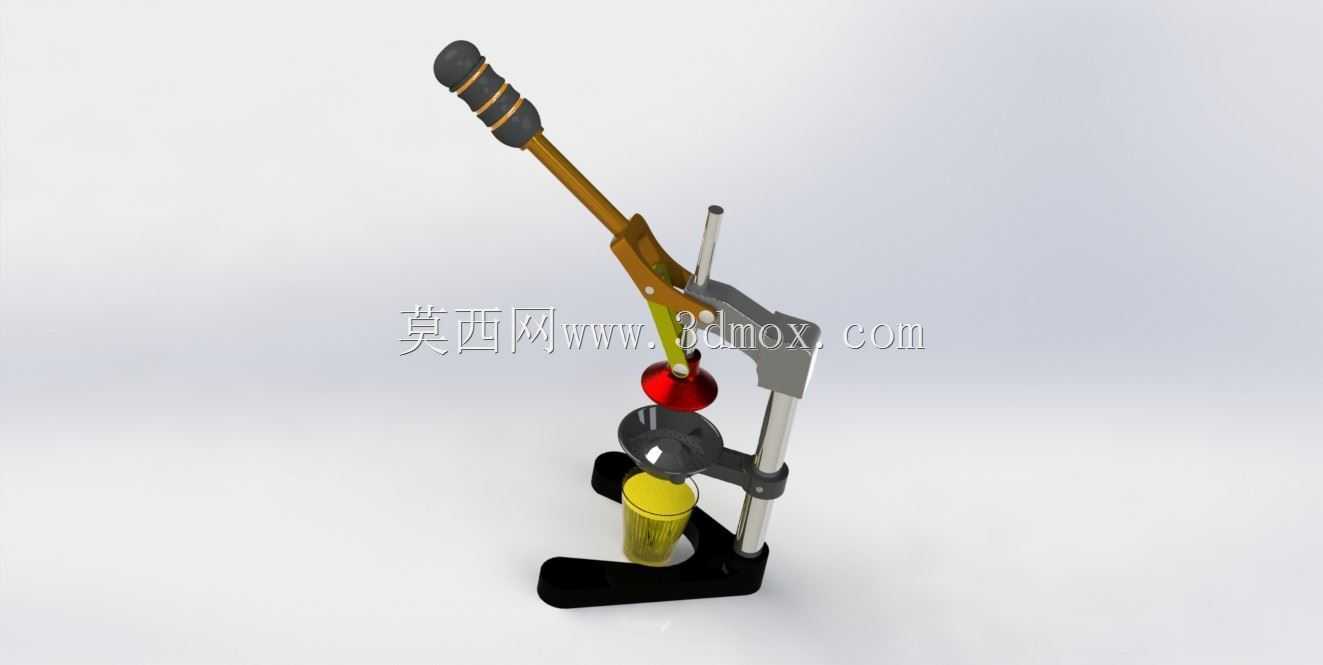

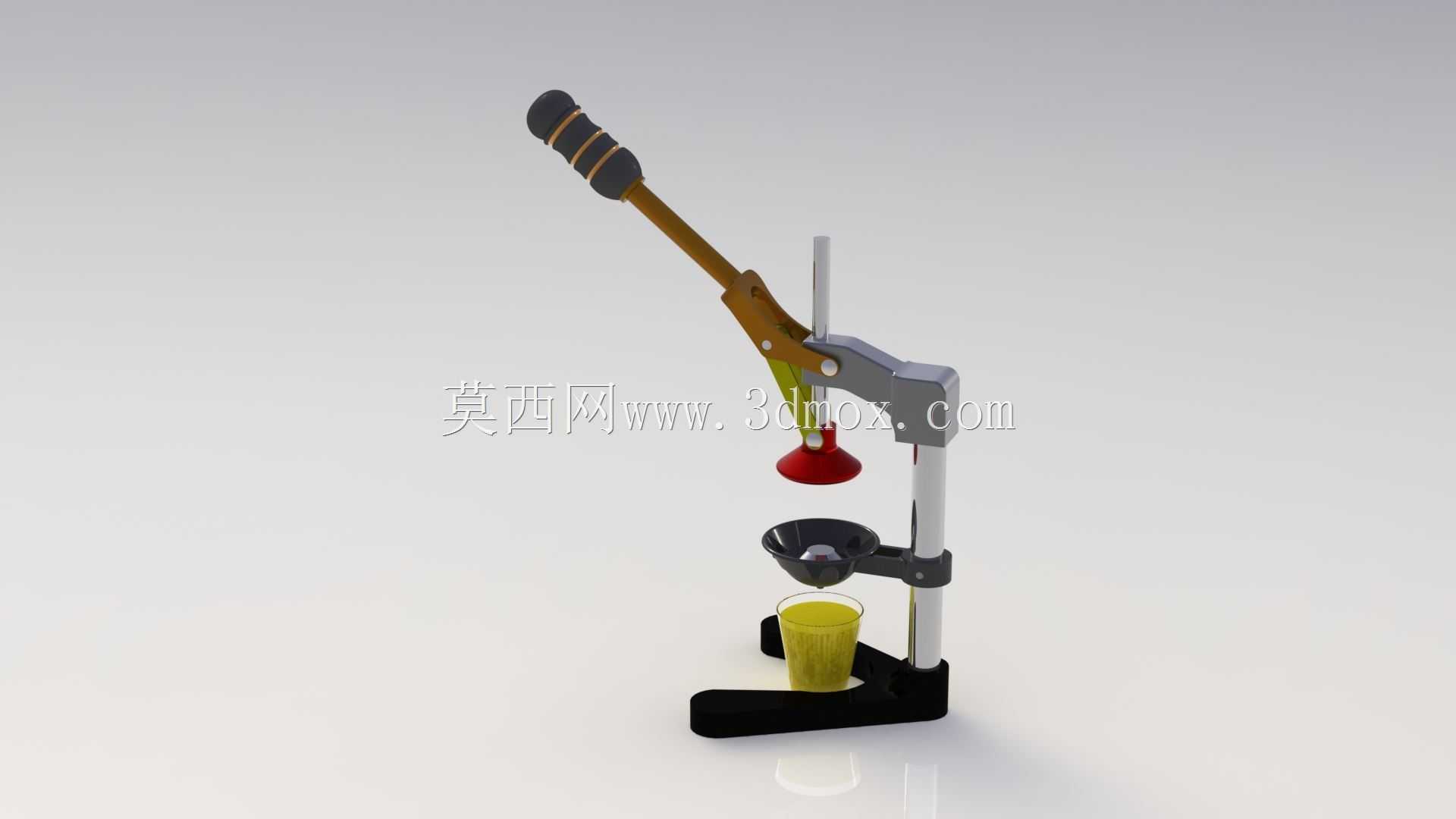

　　该手动压榨取汁设备主要面向小型饮品门店、家庭鲜榨场景以及自助餐饮区域使用，区别于电动榨汁设备，无需外接电源即可完成 citrus 类鲜果的压榨取汁作业，尤其适配橙子、柠檬、西柚等厚皮多汁鲜果的加工需求，使用过程中无高速旋转部件带来的安全隐患，操作门槛极低，无需专业培训即可上手使用。从结构设计逻辑来看，整体采用立式杠杆增力结构，核心受力路径从顶部操作手柄延伸至中部压头，再通过竖向支撑杆传导至底部承托底座，杠杆支点位置经过受力测算，操作端施加15kg左右的下压力即可在压头端获得超过80kg的压榨力，足以将鲜果果肉中的汁液充分挤出，同时避免果核破碎带来的苦涩味混入果汁中。设备的功能模块划分清晰，顶部带防滑纹理的操作手柄采用长力臂设计，

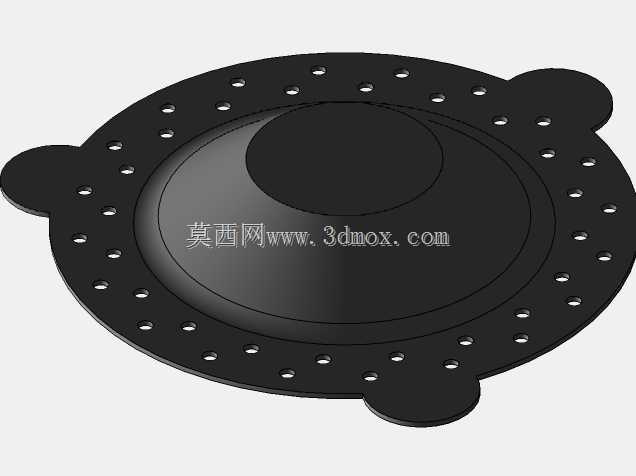

　　握持区域做了圆弧过渡处理，长时间操作也不会产生硌手的不适感；压头部分采用圆弧内凹的食品接触级结构，下压时可完整贴合半切鲜果的剖面，受力均匀不会出现局部果肉未压榨到位的情况；中部设置的滤渣漏斗带有均匀排布的沥水孔，压榨过程中果汁直接透过滤孔流入下方承接容器，果皮果籽则被拦截在漏斗区域，压榨完成后可直接取下漏斗清理残渣，拆装无额外紧固件，日常维护十分便捷。从安装与尺寸边界来看，设备整体为立式落地结构，底部采用加宽L型配重底座，放置在平整台面即可使用，无需额外螺栓固定，底座与台面接触的位置可加装防滑胶垫，避免压榨过程中设备出现滑移；整体占用台面的投影面积不足A4纸张大小，竖向高度适配常规操作台上方的操作空间，

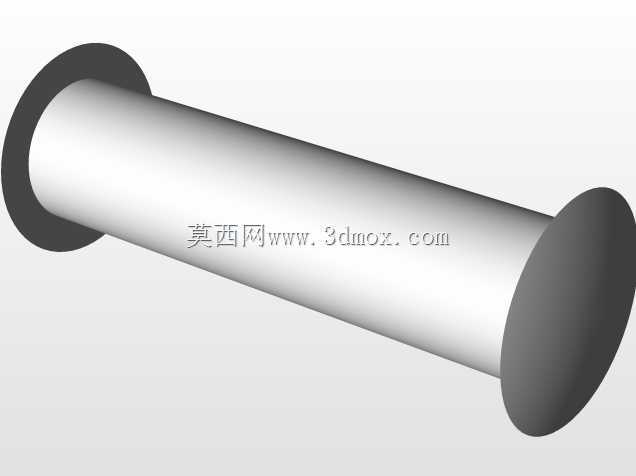

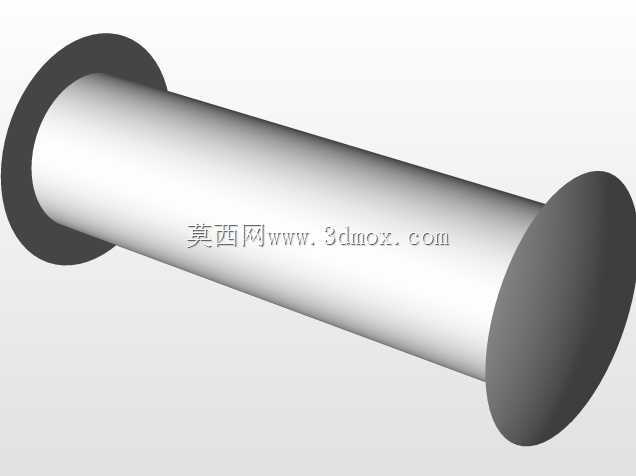

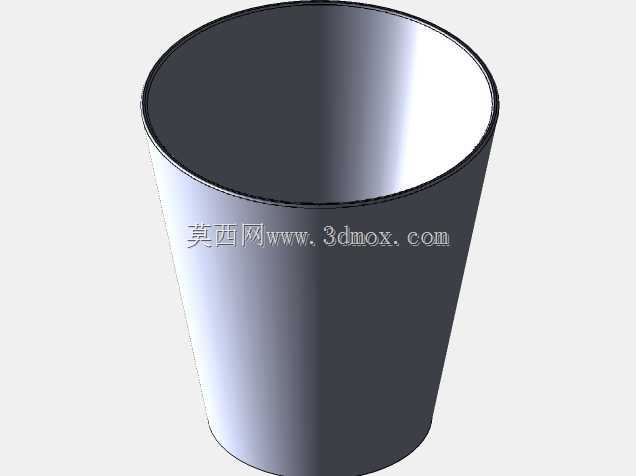

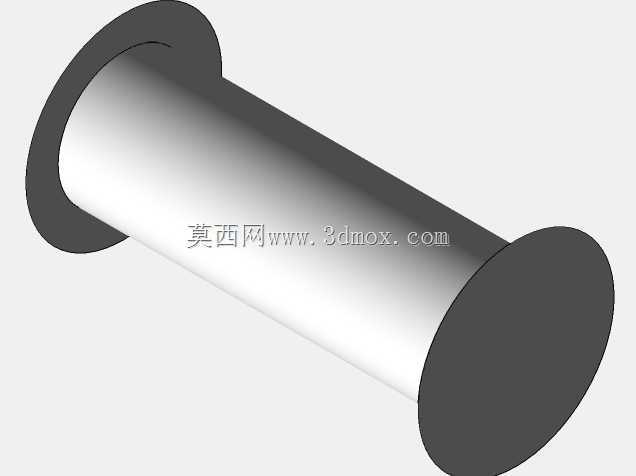

　　不会与上方吊柜或置物架产生干涉，适配多数商用饮品操作台、家庭厨房台面的安装使用需求。设计过程中针对不同使用场景做了细节优化，比如压头与支撑杆的连接部位采用销轴铰接结构，长期使用出现磨损后可单独更换销轴，无需更换整个支架总成；竖向支撑杆采用金属光轴材质，表面做防锈处理，压头上下滑动过程中无卡滞，配合间隙控制在0.2mm以内，避免压榨过程中出现压头偏斜导致的果汁外溢问题；漏斗下方的承接区域预留了常规300ml饮用杯的放置空间，杯体放置后与漏斗出液口的距离控制在3cm以内，果汁流出时不会出现飞溅情况。在实际使用场景中，这类手动压榨设备相比电动设备的优势在于清洗无死角，所有与食材接触的部件均可直接拆卸冲洗，无电机、电路等怕水部件，

　　日常清洁耗时不足一分钟，对于高频次使用的鲜榨窗口来说，能大幅提升作业效率；同时设备无易损电子部件，整体使用寿命远高于同类型电动榨汁设备，长期使用的维护成本极低。结构建模过程中重点验证了杠杆受力时的结构强度，底座与支撑杆的连接部位做了加强筋处理，满负载压榨时整体形变量控制在0.1mm以内，不会出现结构晃动的情况；操作手柄的下压行程经过反复调整，压头下行至最低位置时与漏斗的间隙控制在5mm，既可以保证果肉被充分压榨，又不会出现压头与漏斗硬接触导致的部件磕碰损伤。
