十字轴式万向传动连接结构三维数模

　　在各类需要变角度传递旋转扭矩的机械传动场景中，这类十字轴式万向连接结构是应用极为广泛的核心传动部件，不管是在需要补偿两轴安装同轴度误差的设备传动链中，还是在工作过程中两轴相对角度会发生动态变化的传动布局里，它都能实现稳定的扭矩传递，不会因为轴间夹角的存在出现传动卡滞或者扭矩中断的问题。

　　从实际使用场景来看，这类结构常出现在需要跨距传动、安装位存在角度偏差的设备布局中，比如多段拼接的长距离传动辊道、工作端存在摆动动作的执行机构、需要调整传动角度的工装夹具动力端，都能通过这类万向结构来适配不同的轴间夹角，补偿安装过程中产生的位置误差，避免因为刚性连接带来的轴系附加弯矩，延长轴承、轴类零件的使用寿命。很多现场安装调试的时候，经常会遇到机架焊接变形、加工件形位公差超差导致两轴无法严格对中的情况，这时候在传动链中加入这类万向连接结构，就能在不返工修正安装位的前提下保证传动顺畅，大幅降低现场安装调试的难度。

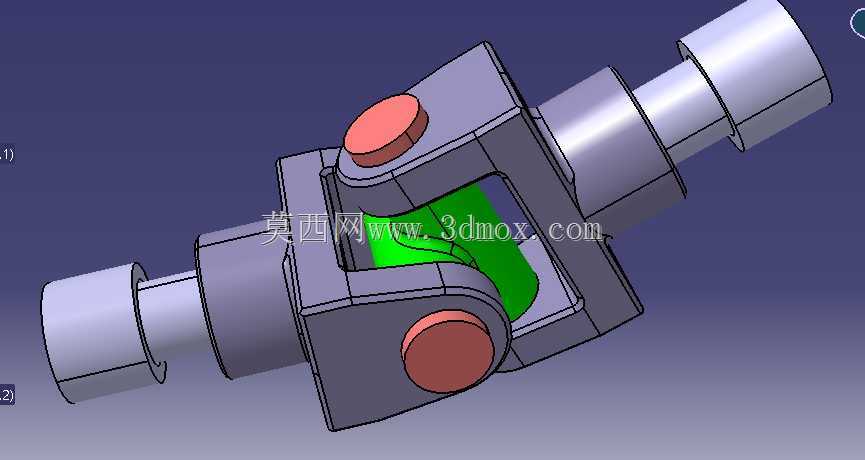

　　从功能特性上看，这个万向结构采用十字轴作为核心铰接件，两个叉形接头分别对接输入、输出轴端，十字轴的四个轴颈分别嵌入两个叉头的安装孔内，能够实现两个正交方向的摆动自由度，允许两轴在一定角度范围内持续相对偏转的同时传递旋转扭矩。结构内部设置了十字轴的限位与耐磨结构，工作过程中十字轴轴颈与叉头孔之间存在相对转动，接触面需要保证足够的耐磨性和润滑留存空间，避免长期摆动磨损后出现间隙过大导致传动冲击的问题。两端的轴头采用标准的圆柱轴段设计，可以根据实际安装需求搭配联轴器、带轮或者直接插入配套的轴孔内，适配不同的传动连接方式。

　　设计这类结构的时候，首先要根据需要传递的额定扭矩来确定十字轴的轴颈直径、叉头的截面厚度，保证在最大传递扭矩下各个受力截面的弯曲应力、剪切应力都在材料许用应力范围内，避免过载出现叉头断裂或者十字轴变形的问题。其次要明确允许的最大轴间夹角，这个参数直接决定了叉头的开口深度和十字轴的摆动行程，如果开口深度不足，当轴间夹角达到设计上限时，两个叉头会发生运动干涉，无法达到预期的偏转角度；如果开口过大又会削弱叉头的结构强度，需要在强度和摆动角度之间做好平衡。另外还要考虑十字轴的轴向限位方式，避免工作过程中十字轴从叉头孔内脱出，同时要预留润滑通道，方便定期加注润滑脂，降低铰接面的磨损速度。

　　从安装边界来看，这个万向结构整体为对称式布局，两端轴头同轴度在零夹角状态下可以控制在较高精度范围内，安装时需要保证两端对接轴的轴端支撑有足够的刚度，避免工作过程中轴系跳动导致万向节承受额外的径向载荷。两端轴头的直径、伸出长度都按照通用传动接口尺寸设计，能够适配多数常规直径的传动轴连接需求，整体径向最大轮廓尺寸控制在合理范围内，不会因为安装万向节导致传动链的径向占用空间过大，在空间紧凑的设备内部也能完成布置。需要注意的是，单十字轴万向节在存在夹角传动时，输出轴的转速会存在周期性波动，夹角越大波动幅度越明显，如果对传动平稳性要求较高的场景，可以成对使用这类万向节，通过合理布置相位角来抵消转速波动，保证输出转速的均匀性。

　　建模过程中对各个铰接位置的配合间隙做了还原，十字轴轴颈与叉头孔之间保留了合理的转动间隙，既不会因为间隙过大导致传动空程，也不会因为间隙过小出现转动卡滞的问题。所有的倒角、退刀槽等工艺结构都按照实际加工要求做了还原，不是单纯的理想化几何模型，能够直接用于后续的工程图导出、运动仿真验证，也可以作为选型参考来核对实际安装尺寸，判断该结构是否适配目标设备的传动空间和扭矩传递需求。
