套筒式嵌合凸缘刚性联轴器结构设计

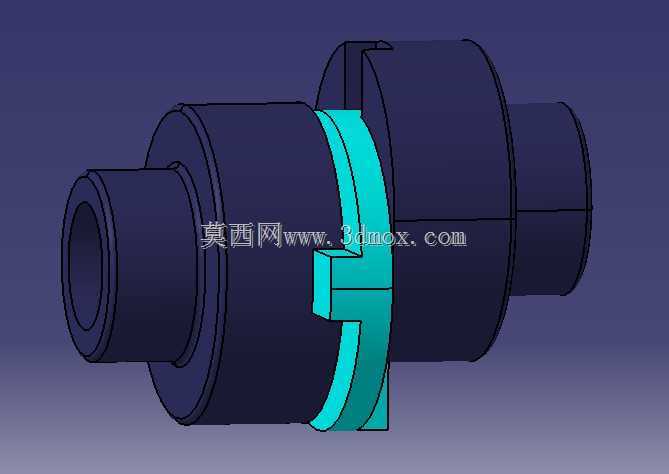

　　在常规工业轴系传动场景中，这类套筒式嵌合凸缘结构的刚性联轴器，主要用于两根同轴线布置的传动轴之间的刚性连接，实现旋转过程中的扭矩无间隙传递，常见于输送线驱动端、中小型减速机输出端、泵组动力输入端等对同轴度要求较高、传动载荷平稳无强冲击的工位。区别于带缓冲垫的弹性联轴器，该结构完全依靠金属结合面的刚性接触传力，不存在弹性元件老化、蠕变带来的传动滞后问题，能够保证轴系传动的精确同步，适合对转速传递相位有严格要求的传动链路。从结构设计逻辑来看，该联轴器采用分体式对合结构，两侧分别为带内孔的轴套段，中间通过带定位止口的凸缘结构实现径向定位，其中一侧凸缘加工有突出的T型嵌合块，对应另一侧凸缘开有匹配的嵌合槽，

　　安装时两个半体沿轴向对插即可实现周向限位，无需额外加工复杂的键槽配合即可传递额定扭矩，同时止口结构能够自动保证两侧轴套的同轴度，降低现场安装时的找正难度。两侧轴套的内孔为光滑圆柱孔设计，实际应用中可根据对接轴的直径加工对应配合公差，通常选用H7/k6的过渡配合，既保证装配时的轴向推入顺畅，又能避免运行过程中轴与孔之间出现相对窜动；轴套外壁设计有阶梯轴肩，一方面能够增强轴套段的结构刚性，避免大扭矩传递时轴套根部出现应力集中断裂，另一方面可作为轴向定位的基准面，安装时抵靠在轴承端盖或轴用挡圈侧面，限定联轴器的轴向安装位置。中间的凸缘对接面为精加工平面，表面粗糙度控制在Ra1.6以内，保证两个半体贴合时无间隙，

　　避免高速旋转时出现端面跳动引发的振动；嵌合块与嵌合槽的侧面为主要传力面，加工时需保证侧面与轴线的平行度公差，确保扭矩传递时各接触面受力均匀，避免局部应力过大导致嵌合块崩裂。从安装边界来看，该联轴器整体为回转体结构，最大外圆直径为凸缘段的外径，安装时需保证径向预留足够的安全间隙，避免旋转过程中与周边的管线、机架护罩发生刮碰；轴向总长度为两侧轴套长度加上凸缘段的贴合厚度，选型时需核对两根对接轴的轴端伸出长度，保证轴插入轴套的深度达到孔径的1.2-1.5倍，避免接触长度不足导致轴孔配合面压溃。现场装配时，需先将两个半联轴器分别热装或压装到对应的轴端，确认轴套端面与轴肩完全贴合后，再转动轴系对准嵌合块与嵌合槽的位置，沿轴向推合两个半体，

　　确认对接面完全贴合后，可根据实际载荷需求在凸缘外圈加装抱紧卡箍或者沿径向加装紧定螺钉，进一步锁定两个半体的轴向位置，防止运行过程中受轴向力影响出现脱开。这类刚性联轴器不具备补偿两轴相对偏移的能力，因此安装时必须严格保证两轴的同轴度误差控制在0.02mm以内，角向偏差不超过0.05°/100mm，否则运行过程中会在轴、轴承位置产生附加的交变载荷，加速轴承磨损甚至引发轴的疲劳断裂。日常运维过程中，需定期检查凸缘对接面是否存在错位、嵌合部位是否有磨损异响，若发现嵌合侧面出现明显压痕或间隙，需及时停机更换，避免传动失效引发设备故障。相较于传统的凸缘联轴器，该嵌合式结构省去了连接螺栓的加工与装配工序，零件数量更少，装配流程更简便，同时T型嵌合结构的接触面积更大，同等外径下能够传递的扭矩比普通平键连接的凸缘联轴器高出15%左右，适合中等载荷、转速不超过1500rpm的平稳传动场景使用。建模过程中需重点关注嵌合部位的尺寸公差配合，预留合理的装配间隙，避免干涉导致无法装配，同时轴套与凸缘的过渡位置需加工R2-R3的圆角，减少应力集中，提升零件的整体抗疲劳强度。
