内燃机用活塞结构三维设计模型

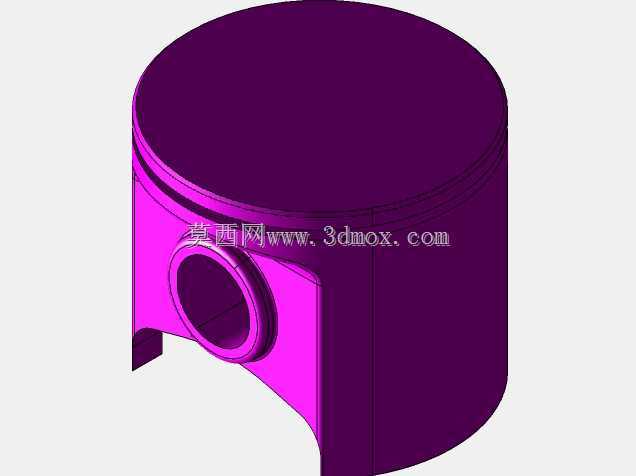

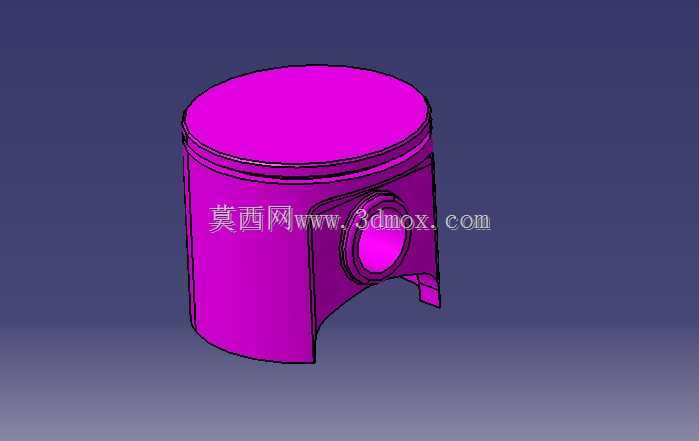

　　在往复式动力机械的核心做功单元里，活塞是直接承接燃烧压力、完成能量转换的关键构件，这套三维结构完整还原了量产机型活塞的全部功能特征，可直接用于动力总成的装配校核、运动仿真以及教学演示场景。日常做动力系统方案选型时，很多初入行的工程师容易忽略活塞的安装边界约束，这套模型把活塞裙部的型线、销座的加强筋结构、环槽的分层布局都做了1:1的特征还原，能帮设计人员快速理清活塞与缸套、活塞销、连杆小头、活塞环组的配合逻辑。

　　从实际工况出发，活塞顶部直接接触高温高压燃气，所以模型里的顶部平面做了平整化处理，没有多余的凸台结构，适配平顶燃烧室的压缩比设计需求，顶部边缘的倒角做了圆滑过渡，避免工作过程中应力集中导致的顶部开裂。活塞头部的三道环槽结构是核心功能区，最上方的环槽适配气环，负责密封燃烧室的高压燃气，防止燃气下窜到曲轴箱；中间环槽同样适配气环，辅助密封同时刮除缸壁多余的机油；最下方的环槽适配油环，负责把缸壁上多余的润滑油刮回油底壳，避免机油窜入燃烧室参与燃烧。环槽的宽度、深度都按照量产配合公差做了特征预留，装配仿真时可以直接导入标准活塞环组件完成配合校验。

　　活塞销座部分做了双侧加强筋连接结构，把销座承受的活塞销冲击力均匀传递到活塞裙部，避免销座位置在高频往复运动中出现疲劳开裂。销孔的同轴度特征在模型里做了精准还原，装配时活塞销可以顺利穿过双侧销座与连杆小头衬套，销孔两端的卡环槽也做了完整特征，用来安装活塞销卡环，限制活塞销的轴向窜动，防止工作过程中活塞销脱出刮伤缸壁。

　　活塞裙部是导向的核心结构，模型里的裙部做了变椭圆型线的特征还原，冷态下裙部截面为椭圆形，长轴垂直于活塞销方向，工作时受热膨胀后裙部会趋近正圆，保证和缸套的配合间隙始终处于合理范围，既不会因为间隙过大出现敲缸异响，也不会因为间隙过小出现拉缸故障。裙部下端的缺口结构是为了避让曲轴旋转过程中的平衡块，避免活塞运动到下止点时和曲轴平衡块发生运动干涉，这个缺口的位置、深度都经过运动仿真校核，能覆盖常规四冲程内燃机的曲轴运动包络范围。

　　做整机装配校核时，这套模型的安装边界可以直接复用：活塞的总长度决定了连杆的运动行程上限，活塞的外径决定了缸套的内径选型，销孔的直径决定了活塞销的尺寸规格，环槽的尺寸直接匹配对应的活塞环组参数。在做运动仿真时，导入这套模型后可以直接设置活塞的往复运动副，搭配连杆、曲轴模型完成整个曲柄连杆机构的运动学仿真，验证不同曲轴转角下活塞的位置、速度、加速度参数，校核整个动力单元的运动干涉情况。

　　很多教学场景里讲解曲柄连杆机构的工作原理时，这套模型可以直观展示活塞的结构细节，让学习者快速理解活塞每个结构对应的功能，不需要拆解真实发动机就能看清内部的配合关系。做小型内燃机改装方案设计时，也可以在这个模型基础上修改顶部型线、环槽位置、裙部长度等参数，快速生成适配不同压缩比、不同行程的定制化活塞结构，缩短方案设计的周期。
