三自由度并联delta工业机械手结构

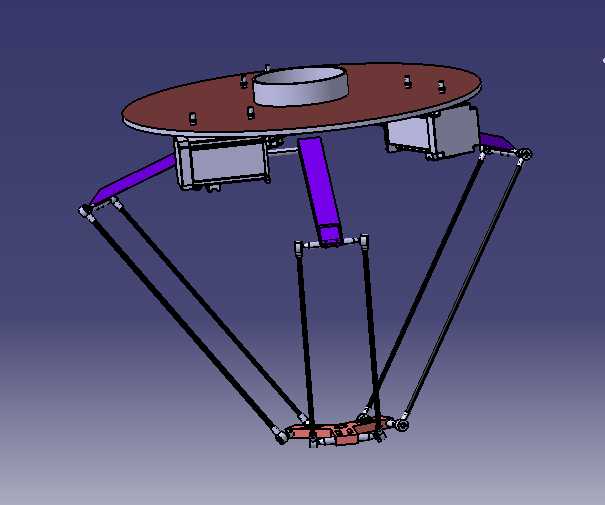

这套并联构型的执行机构，目前在食品、医药、3C电子的轻载高速分拣产线里应用极广，相比传统串联关节机械手，它的运动部件惯量更低，能在大作业半径内实现每分钟上百次的拾放动作，适配流水线快速分拣、装盒、摆盘这类重复定位精度要求高的工位。从结构设计逻辑来看，整套机构采用静平台在上、动平台在下的吊挂式布局，静平台预留了标准安装法兰接口，可直接固定在生产线机架上方的铝型材横梁上，安装时需要保证静平台平面与水平面平行度公差控制在0.1mm以内，避免后续运动出现附加应力影响定位精度。三组驱动模组呈120°圆周均布在静平台下侧，每个驱动单元通过两组平行的碳纤维从动臂连接到下方的动平台，平行四边形的臂组结构能保证动平台在整个运动行程内始终保持水平姿态，不需要额外增加姿态调整轴就能完成平面拾放作业，动平台上预留了标准工装安装孔位，可根据工况加装真空吸盘、气动夹爪、磁吸夹具等不同执行端，适配不同材质、形状的待搬运工件。设计时特意将驱动电机、减速器这类较重的部件全部布置在上方静平台侧，从动臂采用低密度高强度的碳纤维管材制作，最大程度降低运动部分的整体重量，这也是它能实现高速启停、运动轨迹平滑无抖动的核心原因，整套机构的有效作业范围是静平台下方直径800mm、高度250mm的圆柱空间，安装时需要预留出臂组运动的安全避让空间，避免与周边线体护栏、输送机构产生运动干涉。在实际产线选型时，需要根据待搬运工件的重量、单次拾放的行程距离匹配对应驱动规格，常规配置下动平台末端负载可覆盖1kg到3kg区间，重复定位精度能控制在0.1mm以内，完全满足快消品、电子元器件的分拣装配精度要求。结构上的关节铰接点全部采用自润滑向心关节轴承，长期运行不需要频繁加注润滑脂，维护成本远低于多关节串联机器人，臂杆与关节的连接位置设计了快拆结构，后期更换易损件时不需要拆解整套机构，能大幅缩短产线停机维护的时间。
