带布尔运算结构的双铰接连接支座

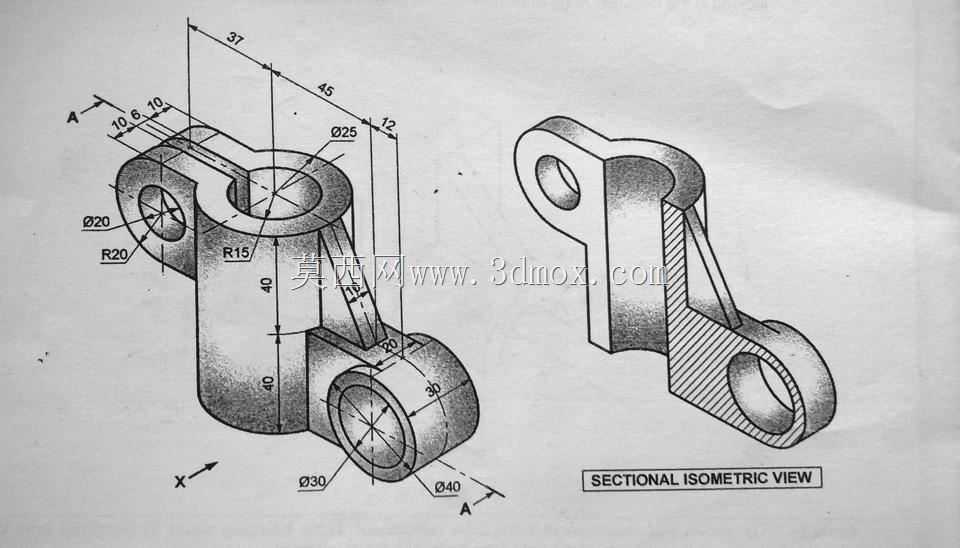

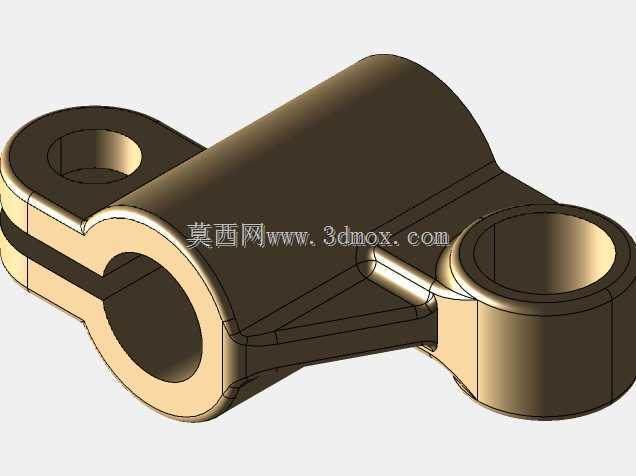

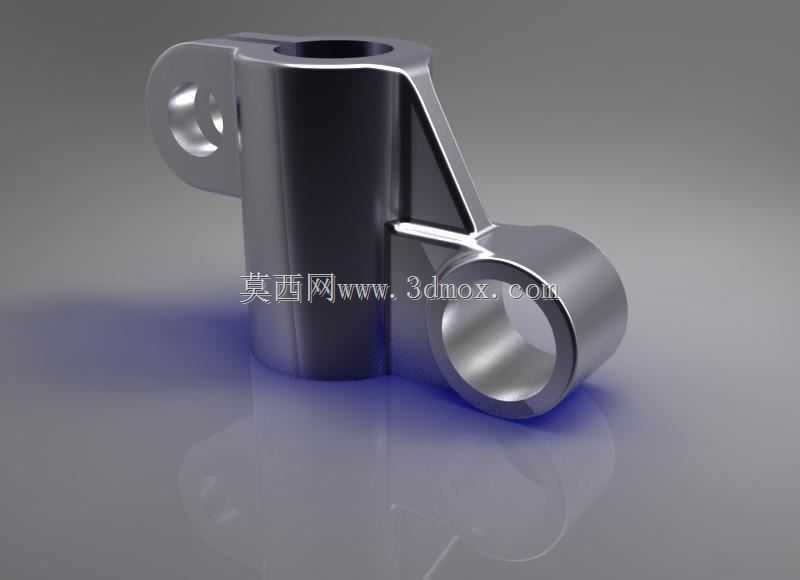

　　这类带双铰接孔的支撑连接构件，常见于工业自动化连杆传动系统、小型设备的角度调节机构、轻工机械的活动支撑点位，主要承担两个运动部件之间的载荷传递、活动铰接定位功能，在往复摆动、小角度转动的传动链路中，能够有效抵消安装面的同轴度误差，避免刚性连接带来的应力集中问题。从结构设计逻辑来看，主体采用立式筒状主承力结构作为核心基座，主筒上下贯通的内孔用于穿装固定主轴或者定位销轴，是整个零件的主要承力载体，主筒壁厚根据常规铰接支座的载荷匹配设计，既保证径向承载时的抗形变能力，也避免不必要的材料冗余。主筒侧向延伸出两个带同轴孔的铰接耳结构，两个耳部分别朝向不同方向布置，其中一个耳部位于主筒上部侧方，与主筒外壁通过三角加强筋做一体化连接，

　　筋板从主筒外壁平滑过渡到耳部端面，能够有效承受耳部铰接点传递的侧向弯矩，避免耳部受载时与主筒连接位置出现应力断裂；另一个耳部位于主筒下部侧方，直接与主筒外壁做圆弧过渡融合，两个铰接耳的内孔均做了倒角处理，方便销轴装配时的导入，也能去除加工毛刺避免装配时刮伤销轴表面。整个零件的结构融合采用布尔运算的实体建模逻辑完成，所有相交结构都做了实体合并处理，不存在独立的分离曲面，建模过程中通过布尔加运算整合主筒、铰接耳、加强筋的实体特征，再通过布尔减运算切除各个内孔、倒角的多余材料，保证最终实体模型的几何连续性，导入有限元分析软件时不会出现面缺失、实体破碎的问题，能够直接划分网格做静力学载荷校核。从安装边界尺寸来看，

　　主筒的轴向高度决定了整个构件的垂直安装空间，两个铰接耳的外伸长度决定了侧向的安装避让范围，设计时需要注意两个铰接孔的轴线平行度公差，以及主筒内孔与两个铰接孔的位置度公差，避免装配后出现连杆卡滞、转动不畅的问题。主筒下端面为主要的安装贴合面，加工时需要保证端面与主筒内孔轴线的垂直度，避免安装后整个支座出现倾斜，导致铰接传动时出现额外的侧向载荷。这类铰接支座在实际使用中，通常会在铰接孔内加装自润滑铜套或者滚针轴承，降低销轴转动时的磨损，延长构件的使用寿命，主筒内孔如果作为旋转支撑使用，也可以加装直线轴承或者滑动轴套，适配不同的运动工况。在建模细节处理上，所有的棱边都做了小圆角过渡，既避免热处理时出现应力集中导致的开裂问题，

　　也能减少加工过程中的刀具崩损风险，同时让零件的外观更加流畅，没有尖锐的棱角带来的装配安全隐患。不同工况下使用这类支座时，可以根据实际载荷大小调整主筒壁厚、铰接耳的厚度以及加强筋的尺寸，比如重载工况下可以适当加大铰接孔的直径、增加筋板的厚度，轻载工况下可以在非承力位置做减重孔设计，降低零件的整体重量。整个结构没有复杂的异形曲面，采用常规的铣削、钻削工艺即可完成加工，不需要特殊的定制刀具，适合批量生产加工，能够有效控制制造成本，在各类需要铰接传动的通用机械设备中都有广泛的适配空间。
