五轴空间凸轮联动传动机构仿真结构

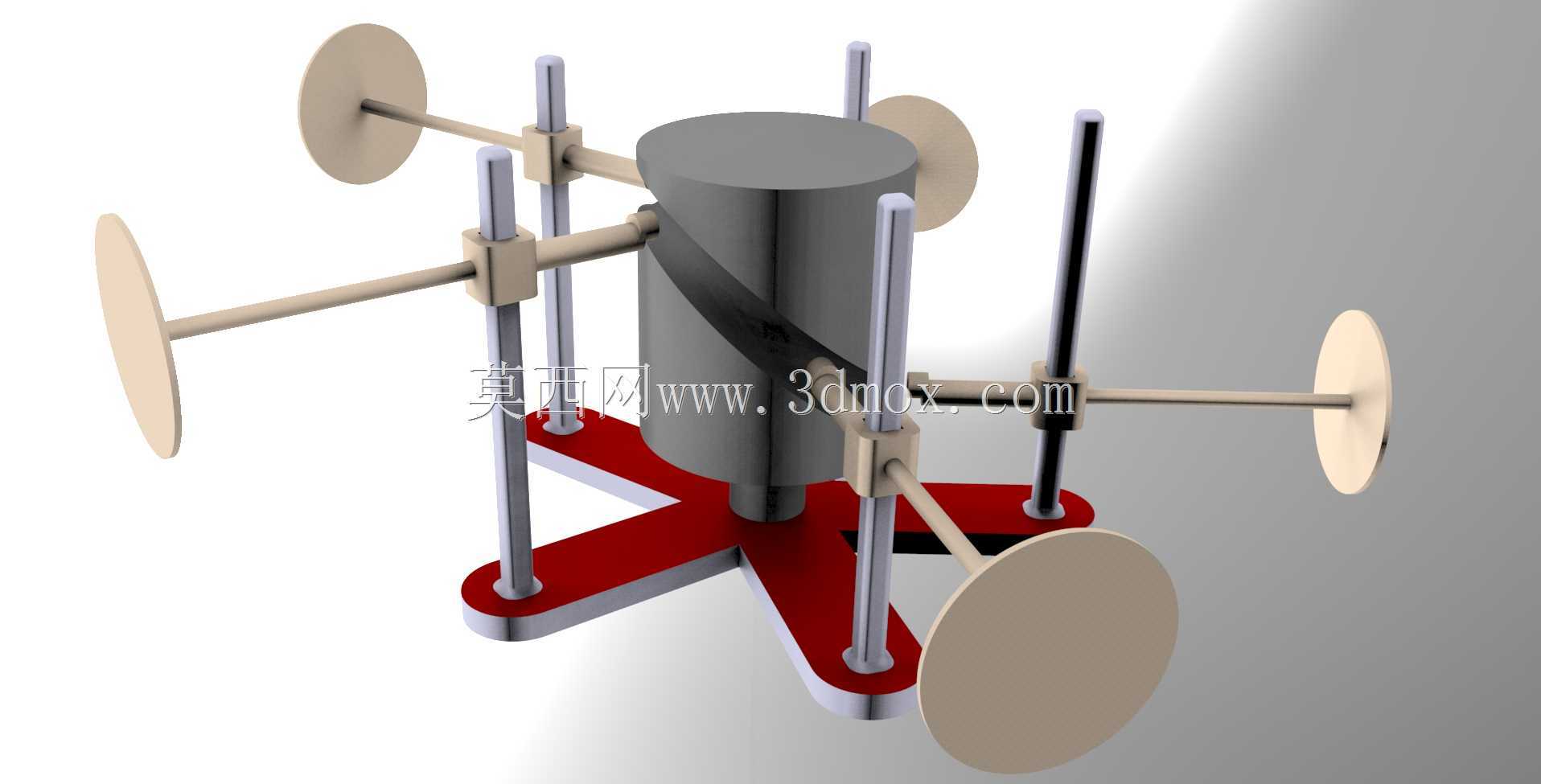

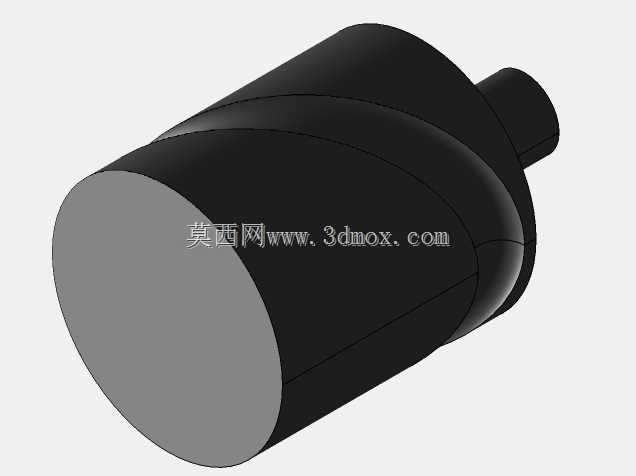

　　这套空间凸轮联动结构，核心是通过单根圆柱凸轮的曲面廓面，同时驱动五个径向布置的从动轴完成预设规律的往复摆动，在多工位同步进给、多工序并行执行的自动化设备里应用十分广泛，常见于包装设备的多工位同步送料、检测设备的多探头同步触发、轻工机械的多执行端协同动作场景，相比传统的单凸轮单从动结构，能在极小的安装空间内实现五路独立的动作输出，大幅缩减整机的传动链长度，减少动力输入端的数量，降低设备整体的布线与调试难度。从结构布局来看，中心圆柱凸轮通过底部十字形安装支座固定，五个从动轴分别沿圆周方向均匀径向布置，每根从动轴通过导向滑座与支撑立柱连接，从动轴端部的接触头始终贴合凸轮的曲面廓面，当中心凸轮绕自身竖直轴线回转时，

　　不同角度位置的曲面升程变化会推动对应从动轴沿自身轴向做直线往复运动，五个轴的动作时序完全由凸轮廓面的曲线参数决定，不存在传动间隙累积的问题，动作同步精度可以控制在0.02mm以内，适合对多动作时序匹配要求较高的工况。设计过程中首先要确定五个工位的动作时序要求，明确每个从动轴的行程、动作起始与终止角度、运动规律选择，针对高速运行场景优先选择修正正弦加速度运动规律，减少从动件的刚性冲击与柔性冲击，避免运行过程中出现接触头脱离凸轮曲面的飞脱现象；导向滑座与支撑立柱的配合间隙需要控制在0.01-0.03mm之间，既要保证从动轴滑动顺畅无卡滞，也要避免间隙过大导致从动轴运行过程中出现偏摆，影响动作精度。安装边界方面，

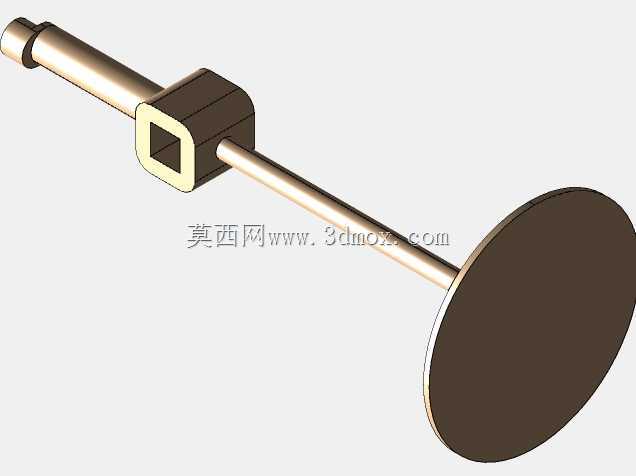

　　底部十字支座的四个支脚为主要安装定位面，每个支脚预留有标准安装孔位，可直接固定在设备的安装平台上，整体结构的径向最大尺寸由最长从动轴的伸出长度决定，安装时需要预留足够的空间避免从动轴伸出时与周边其他部件发生干涉，竖直方向的安装高度需要保证中心凸轮的回转轴线与安装平台垂直，偏角不得超过0.1度，否则会导致各个从动轴的行程出现偏差，影响动作时序的准确性。从动轴端部的接触头采用圆弧面设计，与凸轮曲面为线接触形式，相比点接触结构能大幅降低接触应力，延长部件使用寿命，接触头与从动轴采用可拆卸连接，磨损后可单独更换无需更换整根从动轴，降低后期维护成本。支撑立柱采用圆柱形光轴结构，导向滑座采用自润滑材质，长期运行无需额外加注润滑脂，

　　适合在洁净度要求较高的生产场景使用。这套结构的核心优势在于将五路独立的传动动作集成在单个凸轮部件上，相比采用多个独立凸轮或者气缸、电缸驱动的方案，结构紧凑度提升60%以上，动力输入仅需单个伺服电机驱动中心凸轮回转即可，无需复杂的电控同步程序，运行稳定性更高，故障率更低，在高速多工位自动化设备中替代传统分散驱动方案，能有效提升设备的运行节拍，降低设备的制造成本与后期维护成本。建模过程中需要重点关注凸轮廓面的曲面连续性，确保曲面G2连续，避免出现拐点导致从动件运行过程中出现冲击，五个从动轴的初始位置需要统一校准，保证接触头在凸轮基圆位置时所有从动轴处于初始零位，安装调试时需要手动盘车检查每个工位的动作行程是否符合设计要求，确认无卡滞、无干涉后再进行动力连接。
