这类径向式涡轮叶轮,常应用在小功率流体能量转换场景中,比如小型涡轮增压器的压气端、微型燃气轮机的做功单元、工业仪表里的流体驱动测速组件,部分小流量化工流体输送的透平泵核心转动件也会采用类似结构。实际运行过程中,流体沿叶轮轴向进入流道后,会顺着曲面叶片的导向完成90度转向,将流体携带的动能或压力能转化为叶轮旋转的机械能,或是通过叶轮高速旋转对流体做功完成介质增压,整个流道的曲面顺滑度直接影响能量转换效率,若叶片型面存在折线或凹凸缺陷,会在流道内形成局部涡流,轻则降低转换效率,重则引发叶轮异常振动。

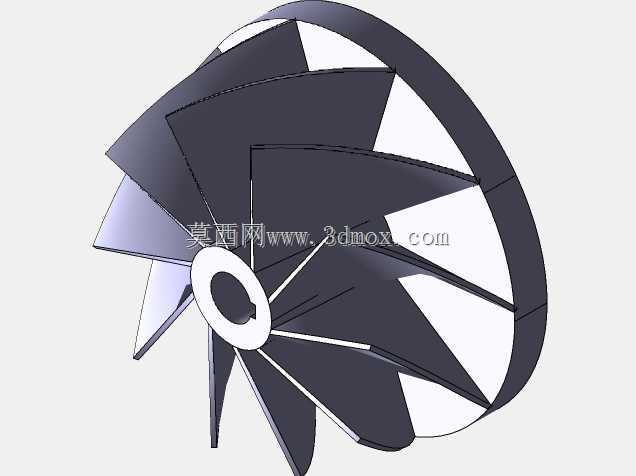

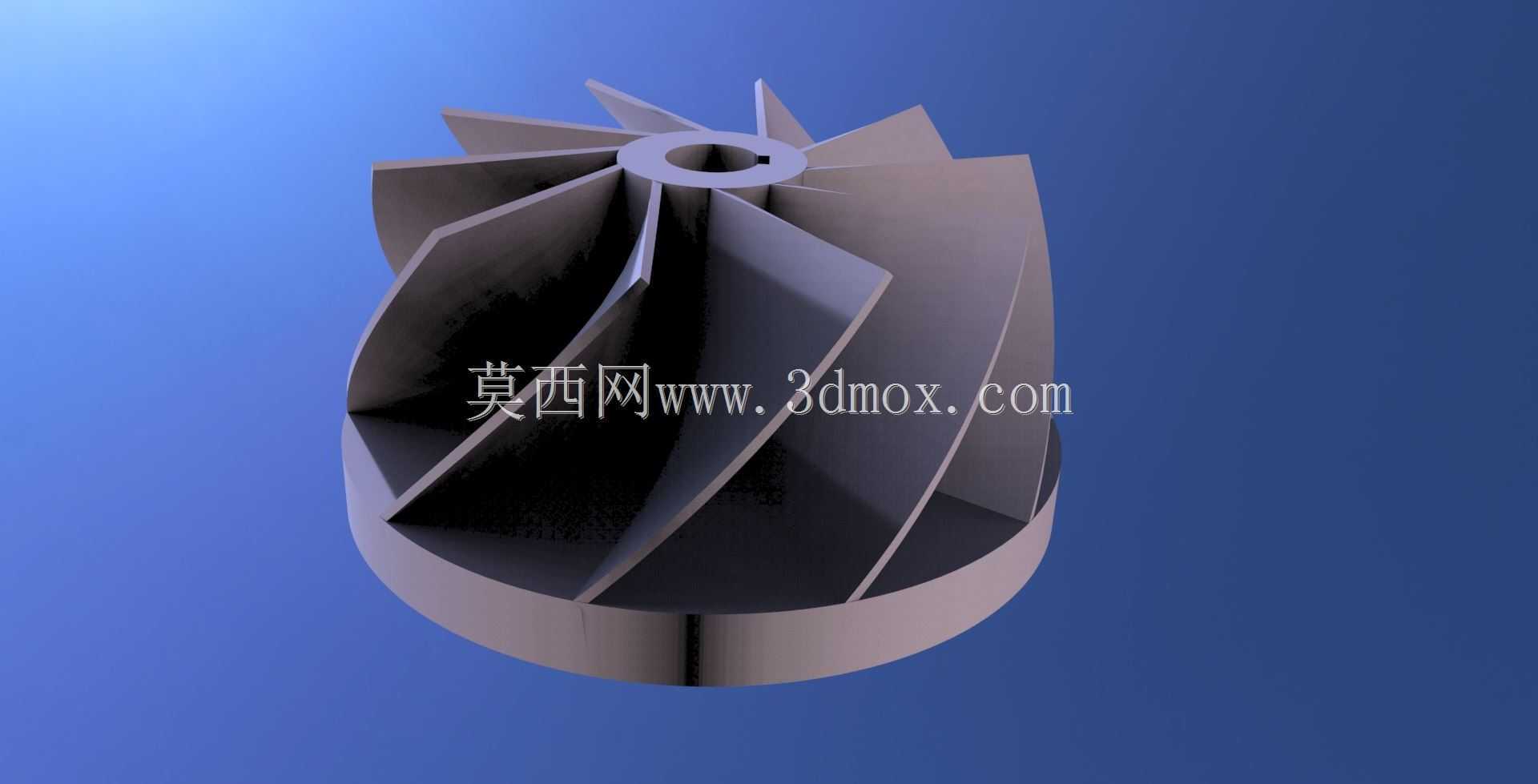

设计阶段首先要确定的是叶轮的进出口直径比,这个参数直接匹配设备的额定流量与压升要求,本次设计的叶轮采用等厚后弯式径向叶片,共12片叶片沿轮毂周向均布,叶片根部与轮毂、轮盖侧的连接位置做了R3的圆角过渡,避免应力集中——要知道涡轮叶轮运行转速普遍在每分钟数万转,离心力带来的应力集中很容易在叶片根部萌生疲劳裂纹,圆角过渡是兼顾加工性与结构强度的常规选择。轮毂中心设计了标准平键槽,用来和传动轴实现周向固定,键槽的位置度公差控制在0.02mm以内,保证叶轮旋转时的动平衡精度,避免高速运转时出现轴系跳动;轮毂轴向的定位台阶高度设计为5mm,和轴肩配合时可以实现轴向的精准限位,安装时不需要额外调整轴向位置就能保证叶轮与壳体流道的对中精度。
从安装边界来看,叶轮的轮盖侧外圆与壳体的密封环间隙控制在0.15-0.2mm之间,间隙过大会导致流体泄漏降低效率,间隙过小则会因为热胀冷缩出现刮蹭故障,因此设计时叶轮外圆的尺寸公差取h6,配合壳体密封环的H7公差,既能保证装配间隙,也能适配常用的加工精度要求。叶片的出口角度设置为30度后弯,这个角度下的叶轮特性曲线更平缓,在工况流量出现小幅波动时,输出转速或压升的变化更小,适合仪表类传感器这类对工况稳定性要求较高的应用场景。轮毂中心的轴孔采用H7公差,和传动轴的k6公差形成过渡配合,装配时通过热装或轻压入即可完成固定,配合平键传递扭矩,不需要额外的轴向锁紧结构就能满足小功率场景的扭矩传递需求。
建模过程中采用生成式形状设计完成叶片型面的初始构建,先确定进出口的叶片安放角、叶片数、轮毂比等核心参数,通过流线生成工具得到中弧线,再沿径向拉伸加厚得到叶片实体,之后对叶片与轮毂、轮盘的连接位置做倒圆处理,最后完成中心轴孔、键槽、定位台阶的细节特征。需要注意的是,这类叶轮的叶片曲面是空间扭曲面,建模完成后要做壁厚一致性检查,保证每片叶片的厚度偏差不超过0.1mm,避免因质量分布不均导致动平衡超标;同时要做干涉检查,确认叶轮在全旋转周期内与周边壳体、密封件不存在静态或动态干涉,给后续的装配调试留出足够的调整空间。实际生产中这类叶轮多采用五轴铣削加工或精密铸造成型,建模时的拔模角度、圆角参数都要匹配对应的加工工艺,比如采用精密铸造时,叶片表面的粗糙度可以达到Ra3.2,不需要额外抛光就能满足流道的顺滑度要求,而铣削加工则需要在建模时预留0.2mm的抛光余量,保证最终的型面精度。
