卧式承压储液罐体结构设计方案

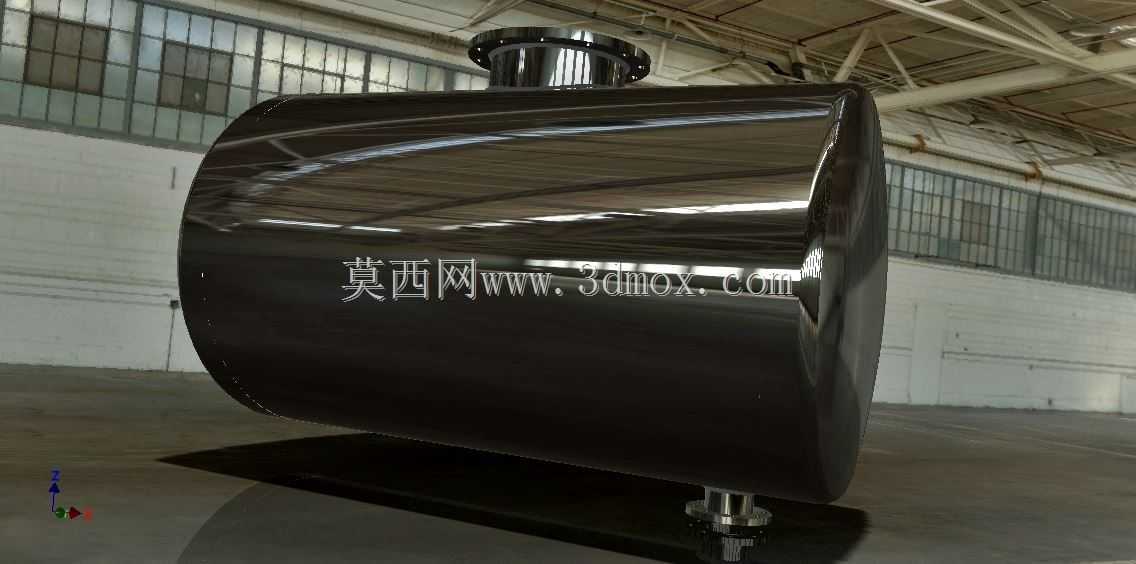

　　这款卧式承压储液罐体的设计，首先要匹配中小型供水系统、工业循环水储配、洁净流体暂存的实际工况需求，在做结构建模时优先考虑了现场安装的空间适配性，罐体主体采用卧式圆柱筒体结构，相比立式同容积储罐，能有效降低设备整体重心，减少厂房竖向空间占用，对于层高受限的车间、地下设备间安装场景适配性更强。筒体两端采用标准椭圆封头结构，这种封头形式在承压工况下的应力分布更均匀，能在同等壁厚条件下承受更高的内部工作压力，避免平板封头易出现的应力集中、焊缝处易疲劳开裂的问题。

　　从功能特性来看，罐体顶部设置的大口径法兰接口，主要用于检修时人员进入罐体内部清洁、检查衬层或焊缝状态，同时也可作为大流量补液的接入端口，法兰的螺栓孔位按照通用管路法兰标准做了适配，能直接对接同压力等级的标准管道配件，不需要额外做转接法兰加工。罐体底部设置的低位接管，兼顾了排污、正常出液的功能，接管位置做了内伸角度优化，能保证罐内积液排空率达到98%以上，减少长期使用时罐底沉积杂质残留的问题。底部的支撑鞍座做了加宽处理，鞍座与筒体接触的位置设置了弧形贴合面，能将罐体满载时的重量均匀分散到支撑基础上，避免局部应力过大导致筒体变形，鞍座上预留的地脚螺栓孔位，匹配常规设备安装的膨胀螺栓尺寸，安装时不需要额外做孔位二次加工。

　　建模过程中对筒体的壁厚做了等强度校核，考虑到不锈钢材料的焊接变形余量，筒体卷制时的周长公差、椭圆度公差都在模型里做了工艺预留，焊缝位置的坡口形式也按照承压容器的焊接标准做了结构设计，保证现场组焊或者工厂预制时的工艺可行性。罐体的外表面做了镜面抛光处理的结构示意，这种表面处理方式对于洁净流体存储场景非常实用，光滑的表面不容易积尘、滋生微生物，日常清洁维护时只需要简单擦拭就能保持表面整洁，也方便运维人员及时发现罐体表面的腐蚀、渗漏点。

　　安装边界方面，这款罐体的整体长度、直径比例按照2.5:1的常规卧式储罐比例设计，两侧封头外的预留安装空间只需要留出接管安装、阀门操作的600mm操作距离即可，不需要额外预留过大的检修通道，顶部接口距离厂房顶部的净空要求只需要满足法兰拆卸时的螺栓操作空间，相比立式储罐能节省至少30%的安装空间。在管路对接设计上，所有外接端口的法兰压力等级统一，方便现场管路的统一选型采购，减少备件种类，降低后期运维的配件储备成本。罐体底部的鞍座高度做了优化，能保证底部排污口距离地面有足够的高度安装排污阀门，同时不会因为鞍座过高导致整体重心上移影响安装稳定性。

　　从实际应用场景出发，这款罐体既可以用于民用供水系统的高位储水、消防稳压储水，也可以用于工业生产环节的工艺冷却水暂存、洁净生产用水存储，甚至在轻度腐蚀工况下，只需要更换对应的筒体材质就能适配弱酸弱碱流体的存储需求。建模时所有的圆角、过渡位置都做了圆滑处理，避免出现直角积液区，尤其是筒体与封头连接的环焊缝位置，内表面做了圆弧过渡示意，减少流体流动时的阻力，也避免杂质在焊缝位置沉积。整体结构没有多余的冗余设计，所有的结构特征都服务于承压、储液、安装维护的实际需求，没有为了外观效果增加不必要的装饰性结构，完全按照工业设备的实用化设计逻辑完成三维结构搭建，能直接用于生产预制的结构参考、安装布局的空间校核，也可以作为同类储液设备设计的结构模板进行参数调整使用。
