带螺纹瓶盖防滑底纹塑料包装瓶结构

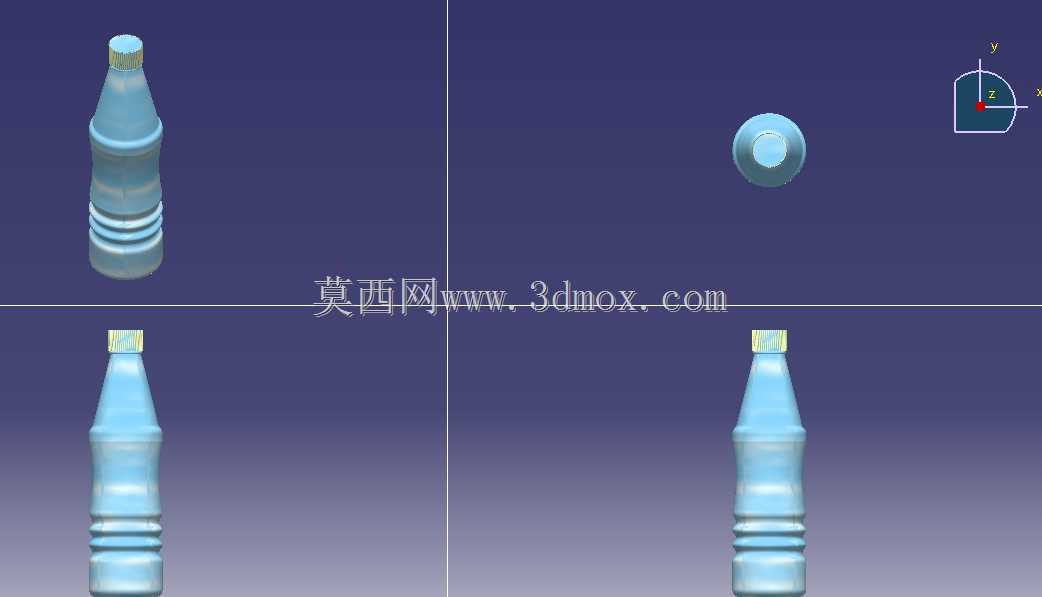

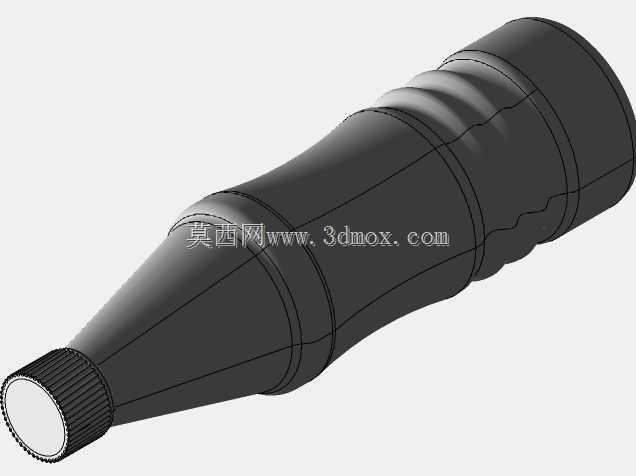

　　日常快消品包装领域里，这类带螺纹密封结构的塑料瓶是液体类物料封装的核心载体，从食品饮料、日化洗护到小型工业耗材的分装场景都能见到同结构产品的身影，区别于薄壁一次性水瓶，这款瓶身的壁厚设计偏向可重复旋盖使用的场景，底部的多圈环形加强筋不是装饰结构，是为了提升吹塑成型后瓶底的抗形变能力——灌装后堆叠码放时，底部环形筋能把垂直载荷均匀分散到瓶底整个支撑面，避免局部应力集中导致瓶底鼓胀渗漏，也能适配自动化灌装线的输送轨道定位，环形筋的凸起高度刚好卡在输送线的定位挡边内，高速输送时不会出现偏斜卡瓶的问题。

　　瓶身中部的内收弧形腰线是兼顾握持手感与结构强度的设计，做结构设计时很多新手会把瓶身做成直筒，实际灌装后满瓶状态下直筒瓶身的抗侧压能力很差，运输过程中堆垛侧倾很容易出现瓶身凹陷，而弧形内收的腰线相当于在瓶身中段加了一圈环形加强结构，同时人手握持时手指刚好贴合腰线的内收曲面，哪怕瓶身外壁沾有冷凝水或者洗护类的滑腻液体，也能靠曲面的贴合度提升握持摩擦力，不需要额外做粗糙的防滑纹就能降低脱手概率。

　　瓶口的螺纹结构采用的是标准间断式梯形螺纹，这种螺纹不是机械连接用的紧固螺纹，是专门为塑料旋盖设计的密封螺纹，螺纹的导程和牙高都匹配通用的PP材质瓶盖，旋合时不需要太大的扭矩就能让瓶盖内的密封垫片完全贴合瓶口端面，间断式的螺纹缺口是为了排气——灌装高温物料或者热灌装工艺下，瓶内冷却形成负压时，旋盖过程中残留的空气能从螺纹缺口排出，避免瓶盖旋紧后出现内凹弹起的问题，也能降低首次开瓶的阻力，不会因为瓶内负压导致瓶盖拧不开。瓶口顶部的封边平面做了0.3mm的凸起环，这个细节是为了让瓶盖内的铝箔垫片或者PE密封垫能形成线接触密封，比整面接触的密封可靠性高很多，哪怕瓶口端面有轻微的成型飞边，也不会影响密封效果。

　　瓶盖侧面的竖直滚花是为了提升旋盖时的摩擦力，不管是人工手动旋盖还是自动化旋盖机的搓盖轮接触，竖直滚花的接触摩擦力都比光滑表面高40%以上，滚花的齿距做了1.2mm的优化，不会因为齿太密导致成型时出现粘模，也不会因为齿太疏导致摩擦力不足。瓶身上部的锥面过渡是为了适配灌装头的伸入尺寸，灌装时出料嘴能伸到锥面段，避免液体飞溅到瓶口螺纹上，残留的液体会顺着锥面流回瓶内，不会污染螺纹导致后续旋盖时出现滑牙或者密封失效。

　　做这类吹塑瓶的三维结构设计时，首先要确定的是容量对应的瓶身最大外径，这款瓶的容量定位在500ml级，瓶身最大直径控制在72mm，刚好适配市面上通用的瓶装产品外包装箱尺寸，单箱装24瓶时排列间隙留3mm，不会出现装箱过紧挤压瓶身的问题，整体高度控制在135mm，瓶盖外径38mm，旋合后总高142mm，堆码时上下层的瓶底凹槽刚好卡在下层瓶盖的顶面，提升堆垛稳定性。瓶身的壁厚分布是吹塑成型的核心，底部和螺纹段的壁厚控制在1.2mm，瓶身中段的壁厚控制在0.8mm，腰线位置的壁厚因为拉伸比的原因自然增厚到1mm，既保证了结构强度，又能控制原材料的用量，不会出现过度设计导致的成本上升。

　　实际生产验证阶段，这类结构的瓶型在跌落测试中，1.2米高度自由跌落至水泥地面，底部环形筋先接触地面，能吸收大部分冲击能量，不会出现瓶身开裂或者瓶盖弹出的问题，密封测试时施加0.2MPa的内部气压，保压1分钟不会出现渗漏，完全满足日化类、食品类液体包装的行业标准要求。很多做包装结构的工程师容易忽略瓶底的支撑脚设计，这款瓶的底部环形筋形成了三个隐形的支撑点，放置在平面上时不会因为瓶底轻微的成型收缩导致放置不稳，哪怕是有轻微倾斜的台面，也能保持直立状态，不会出现倾倒漏液的问题。
