手动台式小型冲压加工设备结构

　　在小批量五金件加工、维修车间零散冲压作业、教学实训工位的实操场景里，这类手动台式冲压设备的适配性远高于大型自动化冲压线，不需要配套复杂的气动液压管路，也无需占用大面积的设备安装场地，单人即可完成上料、压合、退料的全流程操作，针对薄金属片冲裁、小零件压装、塑料件冲切、纸质垫片成型这类轻载冲压工序，能以极低的能耗完成加工需求，是小型加工点位、实训教学场景里十分常见的压力加工设备。

　　从设备的实际用途来看，它并非针对大吨位厚板冲压设计，核心覆盖的是1吨以内公称压力的作业范畴，可完成薄铜片、铝片、冷轧薄钢板的落料、冲孔工序，也能适配小型过盈配合件的压装作业，比如销轴与支架的压合、塑料卡扣与钣金件的装配压入，甚至可以更换模具头完成简单的折弯、压印工序，在五金维修、电子配件小批量试制、首饰加工打样这类场景里，这类手动冲床的灵活度优势十分突出，不需要提前调试复杂的参数，扳动手柄即可完成单次冲压行程，作业节奏完全由操作人员手动控制，能避免自动化设备高速运行带来的小件加工误操作风险。

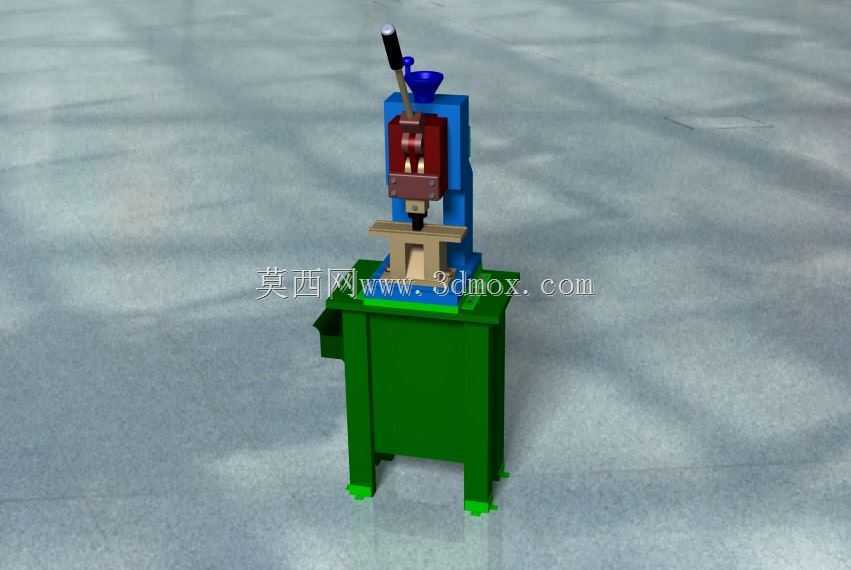

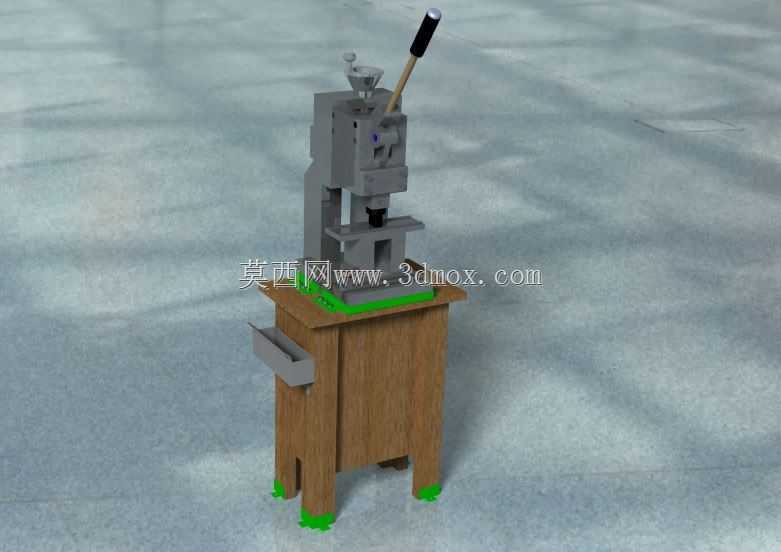

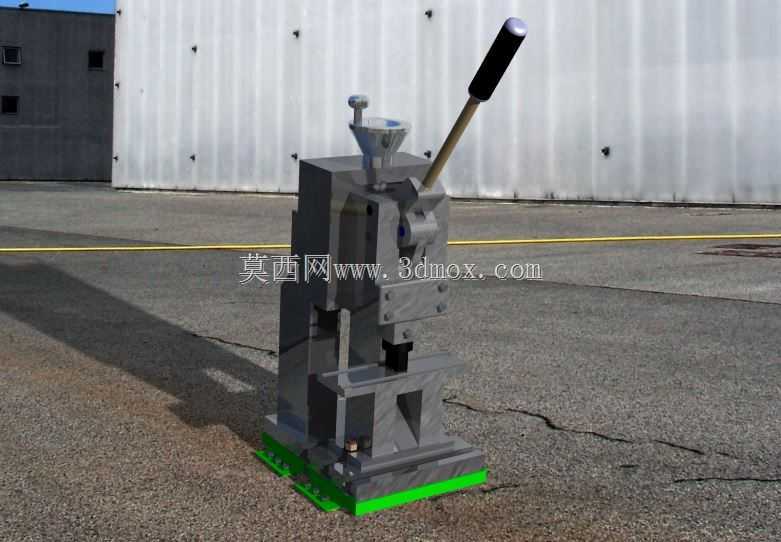

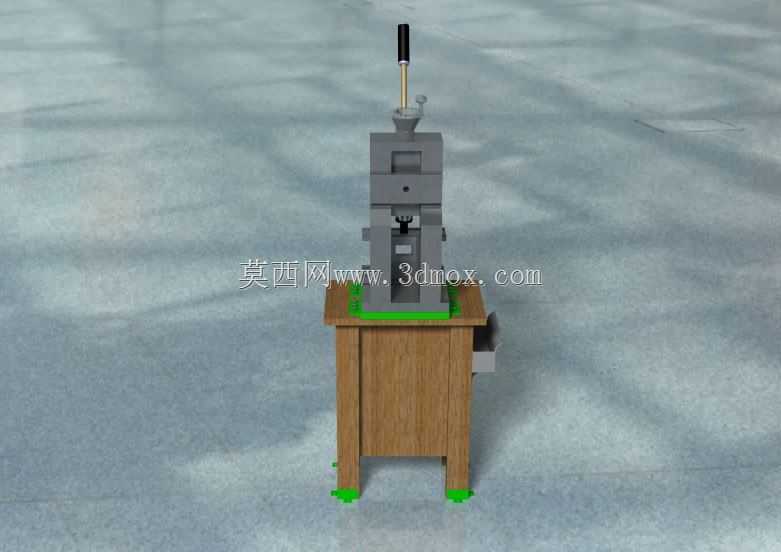

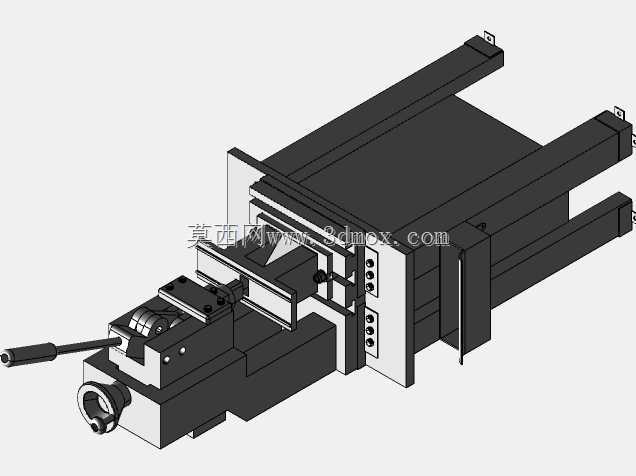

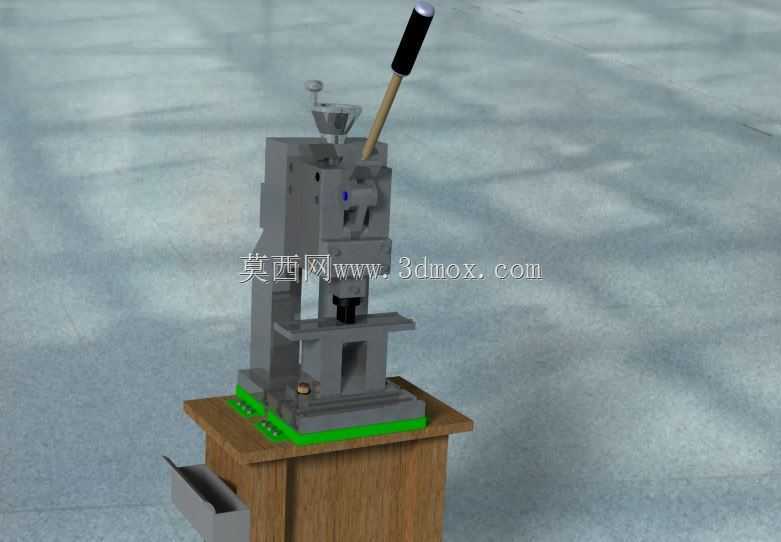

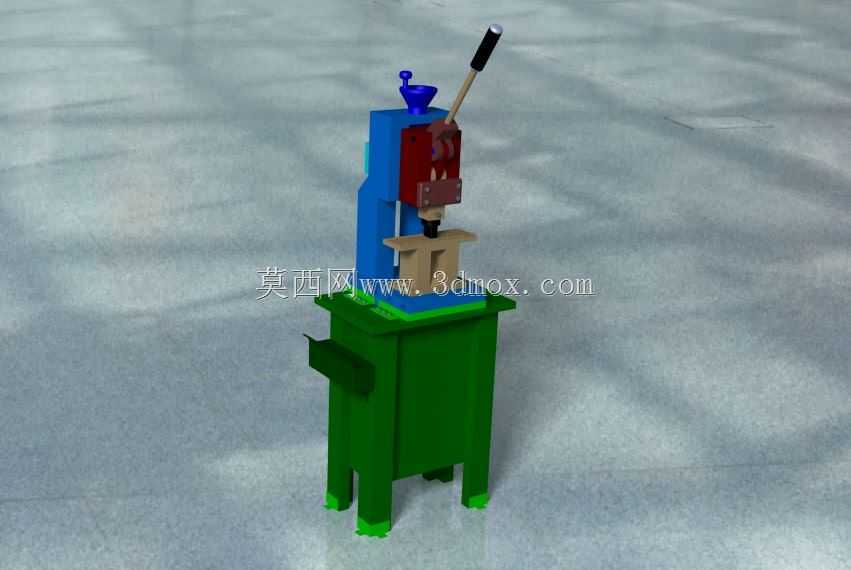

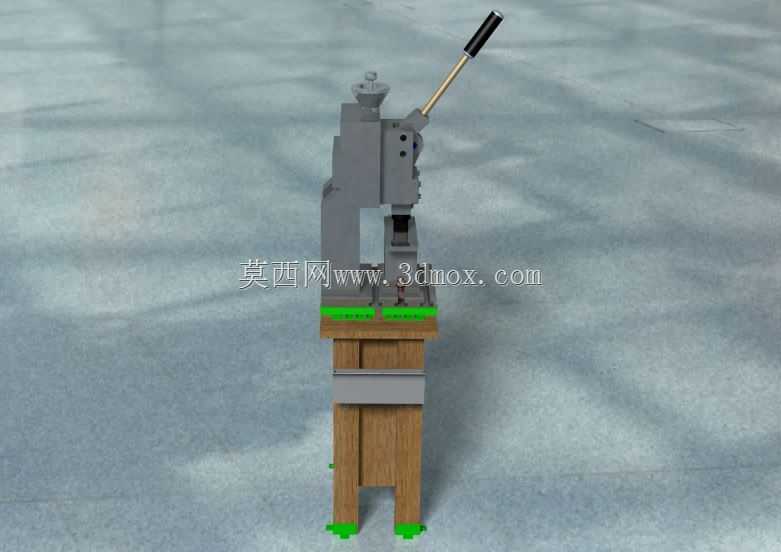

　　设备的功能特性围绕手动操作的稳定性做了针对性设计，核心冲压执行部分采用立式导柱结构，冲头的运行轨迹由两根平行导柱做导向约束，避免手动施力过程中冲头出现偏摆，保证冲压过程中上下模的对中精度，减少模具啃模、冲裁面毛刺超标的问题。操作手柄采用杠杆增力结构，通过长力臂的设计放大操作人员的手部施力，在手柄末端设置防滑握套，避免操作过程中打滑脱手。设备的工作台面设置了可调节的模具定位槽，方便不同规格的小型冲压模具快速装夹找正，工作台下方配套的木质支架既承担设备主体的承重，也预留了废料滑落的空间，支架侧面设置的小型抽斗可收纳备用模具头、六角扳手等装拆工具，减少作业过程中找工具的无效时间。设备底部的四个支撑脚设置了防滑减震垫，放置在常规木质工作台、水泥台面上都不会出现作业过程中设备滑移的问题，也能缓冲冲压瞬间的冲击力传递，降低作业时的噪音传导。

　　从设计思路来看，这款手动冲床优先平衡了操作便捷性与结构刚性，主体承压部分采用铸铁材质铸造，保证冲压受力时机架不会出现过量形变，而支架部分采用实木材质，在满足承重需求的前提下降低整体设备重量，方便单人完成设备的搬移调整。冲压行程设置了可调限位结构，可根据不同模具的闭合高度调整冲头的下死点位置，避免行程过大压坏模具或者行程过小导致工件冲切不穿的问题。导柱部位预留了润滑注油孔，日常维护只需要定期加注润滑脂即可保证导柱滑动顺畅，不需要复杂的维护保养流程，对非专业设备维护人员十分友好。退料结构采用弹性卸料设计，冲头完成冲压回程时，卸料板会在弹簧力作用下把卡在冲头上的工件自动推落，不需要操作人员手动去抠取工件，减少操作过程中的安全隐患。

　　关于外形尺寸与安装边界，这款设备整体占地尺寸约为400mm见方，整体高度在800mm左右，不需要做专门的地基固定，只需要放置在承重不小于200kg的水平台面上即可使用，设备操作侧预留不小于300mm的操作空间就能满足上料、取件的操作需求，冲头的最大闭合高度可在100mm范围内调节，适配的模具外形尺寸不超过150mm×150mm即可正常装夹，不需要额外配套安装基座，接料区域可直接在工作台面下方放置废料盒收集冲裁废料，不会占用额外的车间空间。在实际建模过程中，这类设备的结构拆解需要重点关注杠杆增力比的核算、导柱配合间隙的取值、机架受力部位的壁厚设计，避免实际使用过程中出现机架开裂、导柱卡滞的问题，同时要兼顾操作手柄的操作角度，保证操作人员站立操作时手腕处于自然施力角度，减少长时间操作的疲劳感。
