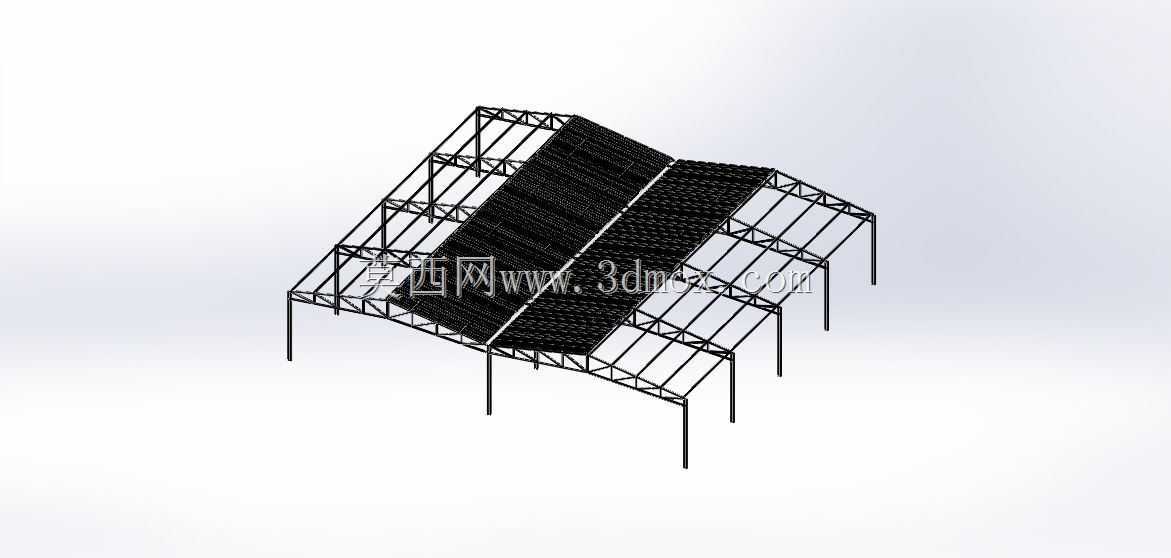

斜顶式钢结构光伏支架支撑结构设计

　　该支撑结构采用桁架式钢结构设计，主要面向分布式光伏屋面铺设、户外作业区遮阳挡雨、工业厂区临时物料遮盖等场景使用，整体采用多排立柱配合横向、斜向连接杆件形成稳定受力体系，可适配不同坡度的安装基面，在山地坡地、平房屋顶、厂区露天堆场等场地均可完成架设。从受力逻辑来看，整体结构将上部覆盖面板的竖向荷载、横向风荷载通过斜向腹杆传递至主横梁，再由主横梁分散到各根竖向立柱，最终传递到安装基础，杆件之间采用节点固结的形式，避免大跨度下的结构挠曲变形，单跨跨度可根据实际场地需求调整杆件长度，无需额外增加中间支撑立柱，保障下方作业空间的完整性。设计过程中优先考虑现场拼装的便捷性，所有杆件均采用等截面型材，下料尺寸统一，

　　现场无需二次裁切即可完成螺栓连接装配，立柱底部预留基础安装孔位，可适配膨胀螺栓固定、混凝土预埋、配重块压载等多种基础固定形式，无需对安装基面做大规模改造，尤其适配既有建筑屋面的加装场景，避免破坏原有屋面防水层。结构的坡面倾角可根据上部搭载的组件需求调整，若搭载光伏组件可调整至当地最佳光照倾角，若作为遮阳棚使用可调整至利于排水的坡度，坡面檩条间距根据上部覆盖面板的抗弯强度设定，可适配光伏组件、彩钢瓦、阳光板等不同类型的覆盖材料，檩条与主横梁之间采用可调式连接件，允许安装时存在一定的安装误差，降低现场施工的精度要求。从安装边界来看，单组结构的立柱外边缘预留足够的操作空间，相邻两组结构拼接时可共用边侧立柱，减少整体材料用量，

　　结构最低点净空高度满足人员通行、小型设备进出的需求，若作为厂区停车棚使用可调整立柱高度满足常规家用车辆、小型作业车辆的停放要求。杆件截面选型经过受力验算，在满足当地基本风压、雪压荷载的前提下尽可能减小型材规格，控制整体结构自重，降低对安装基面的荷载要求，斜向腹杆的布置角度经过优化，既避免杆件过长出现失稳，也减少不必要的杆件冗余，所有外露杆件表面可做镀锌或喷塑处理，适配户外长期使用的防腐需求，结构整体无易损活动部件，后期维护仅需定期检查节点螺栓紧固状态即可，无需复杂的养护作业。在实际项目应用中，该类结构可根据场地尺寸灵活扩展，沿横向、纵向拼接形成大面积覆盖区域，也可单独小范围架设作为局部作业区的防护棚，坡面下方可根据需求加装照明、喷淋、线缆桥架等附属设施，适配不同场景的使用需求，结构的杆件连接节点均采用标准化设计，不同项目之间的杆件可通用互换，降低生产备货的品类复杂度，也方便后期运维过程中的杆件替换。
