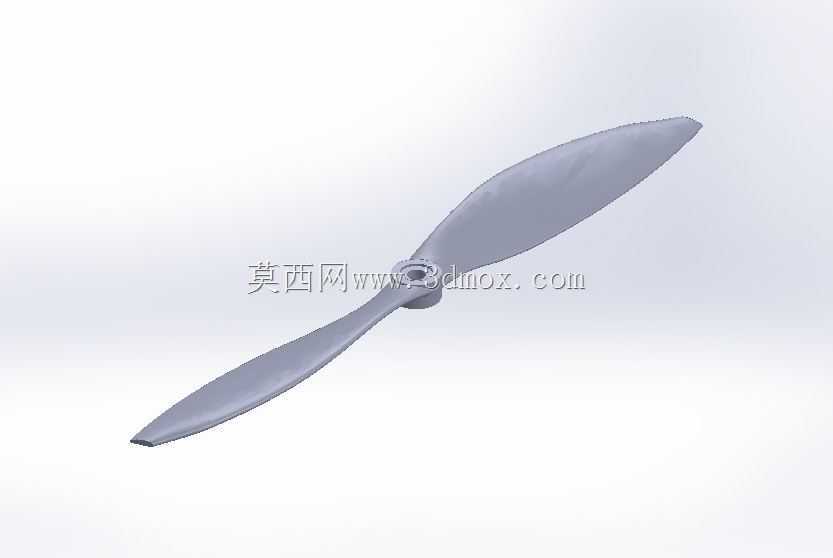

9寸规格航模双叶螺旋桨结构设计

　　这款双叶螺旋桨的设计，最初是针对小型电动航模、多旋翼试验平台以及小型低空探测无人机的动力输出需求展开的，在实际的工程应用场景中，这类桨叶不仅承担着将电机旋转扭矩转化为轴向推力的核心作用，还要兼顾不同工况下的动平衡稳定性、气动效率以及结构抗疲劳性能，避免在高速旋转过程中出现桨叶振颤、推力输出不均或者结构断裂的问题。从实际使用场景来看，这类9英寸规格的桨叶，常被适配在起飞重量1.2kg到2kg之间的小型固定翼航模、四旋翼航拍测试平台上，也可作为小型风冷散热系统的送风部件，在一些紧凑型工业通风设备、桌面级气流模拟试验装置中替代常规轴流风轮使用，相比普通注塑成型的通用桨叶，该结构在翼型截面上做了连续的扭转角渐变设计，

　　从桨根位置到桨尖位置的翼型安装角呈现平滑递减的趋势，能够让不同半径位置的桨叶切面在旋转过程中保持相近的迎角，减少桨尖位置的气流分离损失，提升整体的气动转化效率。在设计思路上，首先确定的是桨叶的安装接口尺寸，桨根位置的中心安装孔适配常用的3mm、5mm直径电机输出轴，安装座的端面做了定位止口结构，能够和电机端盖的定位凸台紧密贴合，保证桨叶安装后的同轴度，避免旋转过程中因为偏心带来的整机振动问题；桨叶的弦长从桨根到桨尖同样做了渐变收窄处理，桨根位置的弦长更大，用来保证结构强度，承受旋转过程中产生的离心拉力，桨尖位置弦长收窄同时做了轻微的后掠设计，能够降低桨尖涡的产生强度，减少旋转过程中的气动噪音，同时也能降低高速旋转下的桨尖激波阻力，

　　适配最高每分钟12000转的工作转速区间。从外形尺寸与安装边界来看，该螺旋桨的旋转直径为9英寸，也就是228.6mm，单支桨叶的最大宽度出现在距离桨根35%半径位置，宽度为32mm，桨叶的螺距为4英寸，也就是每旋转一周理论上的轴向前进距离为101.6mm，安装时需要保证桨叶和电机安装面之间留有至少2mm的间隙，避免桨叶在受力形变时剐蹭电机端盖或者机身结构；桨叶的翼型截面采用了低速高升力的凹凸翼型，在低雷诺数的工作区间下能够保持更高的升阻比，相比平凸翼型的同规格桨叶，在相同电机功率输入下能够提升12%左右的静推力，同时在小油门工况下的推力线性度更好，更适合需要精准动力控制的航模姿态调节场景。在结构细节设计上，桨叶的前缘做了0.

　　5mm的圆角钝化处理，避免轻微磕碰时出现前缘缺口导致应力集中，桨叶的后缘厚度控制在0.8mm，既保证了成型时的结构刚度，又不会因为后缘过厚带来额外的压差阻力；桨根位置和中心安装座的过渡区域做了大圆角的加强结构，分散离心力作用下的结构应力，避免长期交变载荷下出现桨根断裂的问题，整个桨叶的质心被严格控制在旋转中心轴线上，两片桨叶的单支重量差控制在0.1g以内，保证高速旋转下的动平衡精度，减少动力系统的振动传导到机身平台上，提升搭载的传感设备、拍摄装置的工作稳定性。在实际的选型适配过程中，需要注意该桨叶的拉力曲线和电机KV值的匹配关系，搭配KV值在900到1400之间的外转子无刷电机，配合3S或者4S的锂聚合物电池供电时，能够在效率和推力之间取得较好的平衡，避免出现电机负载过大过热或者桨叶负载不足导致的动力浪费问题；如果将其用作小型通风装置的送风部件，还可以根据风道的结构调整桨叶和风道壁面的间隙，间隙控制在3mm到5mm之间时能够获得最高的送风效率，减少叶尖间隙的气流回流损失。
