弧形桁架拱形彩钢遮雨棚结构设计

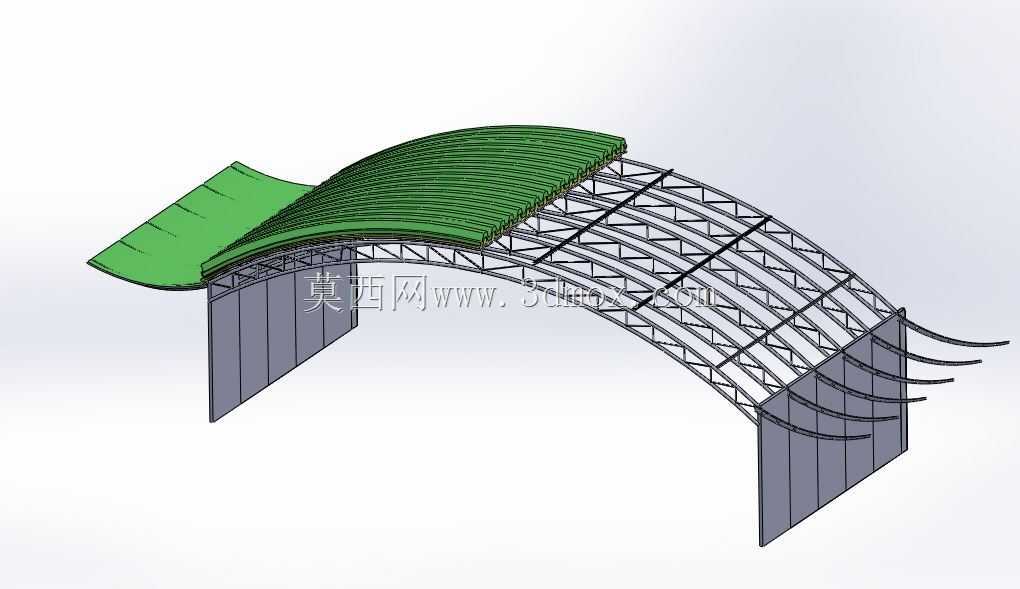

　　这类弧形桁架拱形遮雨结构，多应用在厂区出入口、园区人行通道、露天物料堆放区的顶部遮蔽场景，也可作为临时施工通道、户外设备防护区的顶盖结构，核心作用是阻隔雨水直淋、削弱强光直射，同时兼顾大跨度下的通透通行空间，避免立柱过多挤占通行或堆放面积。从结构受力逻辑来看，整体采用空间桁架作为主承力骨架，上弦贴合拱形曲面排布，下弦沿弧线延伸至两侧竖向支撑立柱，腹杆采用交叉斜撑形式连接上下弦，将顶部承受的风荷载、雨雪荷载均匀拆分传递到两侧竖向支撑结构，再通过立柱传导至地面基础，相比实腹式钢梁结构，桁架形式能在同等跨度下大幅降低自重，减少钢材用量，同时镂空的桁架结构能有效降低风阻，减少沿海或多风区域的风掀风险。顶部覆盖层采用分块拼接的彩钢板材，

　　板材顺着拱形弧度逐块搭接固定在桁架上弦的檩条上，搭接边做顺水方向排布，避免雨水从拼接缝隙渗漏，图中一侧延伸出的平直段彩钢板，可根据现场安装边界调整延伸长度，适配不同宽度的通道衔接需求，比如对接建筑出入口时，平直段可直接搭在建筑入口的雨篷挑檐上，实现无高差的遮蔽衔接。两侧的竖向支撑采用板式围挡结构，既作为桁架拱脚的固定支座，承担桁架传递的竖向压力与水平推力，也可遮挡侧面斜向飘雨，提升遮蔽区域的防雨效果，围挡底部可通过膨胀螺栓直接固定在硬化混凝土地面，也可搭配预制混凝土基础做预埋固定，适配不同场地的基础条件。设计过程中首先要确定通行净空要求，常规人行通道的拱顶最低净空不低于2.5米，若需通行小型叉车等设备，净空需提升至3.5米以上，

　　以此反推拱形桁架的曲率半径与起拱高度，跨度越大对应的桁架截面高度也需同步增加，比如6米跨度的棚体，桁架截面高度控制在400-500mm即可满足受力要求，12米跨度则需要将截面高度提升至800-1000mm，同时加密腹杆的排布间距，避免桁架出现局部失稳。建模时先绘制拱形的路径曲线，确定上下弦的相对位置后，通过阵列与约束装配腹杆构件，所有杆件的连接节点都做共节点约束，模拟实际焊接的刚性连接效果，顶部彩钢板采用曲面加厚的方式建模，提前预留出板材搭接的重叠量，避免后期下料时出现尺寸偏差。安装边界上，两侧立柱的横向间距需根据现场实际通行宽度预留冗余，单侧立柱距离通行边界至少保留300mm的安全距离，避免人员或设备通行时剐蹭立柱，拱脚位置需设置加劲肋，强化桁架与立柱连接位置的结构强度，抵抗拱形结构产生的水平外推力，若安装区域常年积雪厚度较大，还需适当增加上弦杆件的壁厚，提升顶部的承重能力，避免积雪过载导致结构变形。
