工业用平带式物料传送输送设备结构

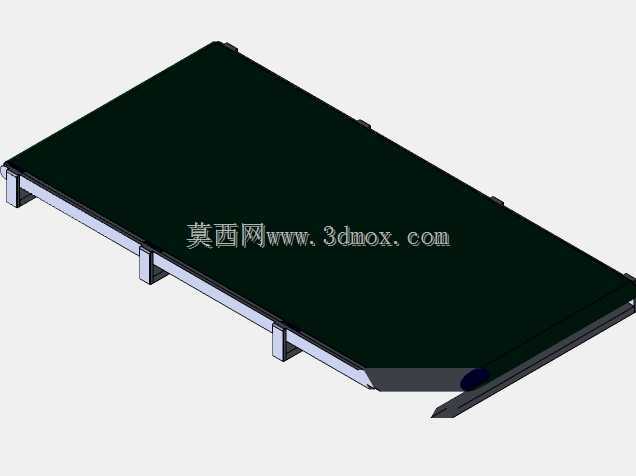

　　这套平带式传送结构的建模，最初是针对电子组装车间工位间物料转运的需求做的方案，后来也适配过轻工包装线的成品输送段，实际落地时在3C零部件组装、食品外包装输送、小型五金件工序流转的场景里都能匹配对应工位的节拍要求。做结构设计的时候最先考虑的是安装边界的适配性，整体机架采用折弯型材焊接后做表面喷塑处理，底部支撑腿预留了M12的脚轮安装孔与可调脚杯固定位，既可以在固定工位做长期布设，也能配合精益管生产线做临时工位的快速移位，支撑腿的横向间距留足了操作人员的腿部活动空间，不会出现工位旁作业时磕碰机架的问题。

　　带面选用的是哑光黑色PVC平带，这种带面的摩擦系数刚好适配0.5-5kg的常规小件物料输送，不会因为摩擦过小导致物料打滑偏移，也不会因为摩擦过大在物料拦停时出现带面过度磨损，带面的张紧结构设计在机架的尾端辊筒处，采用两侧可调螺栓张紧的结构，不需要拆解机架护板就能完成带面松紧度的调整，日常维护时单人用14号开口扳手就能完成操作，不需要额外配备专用工装。驱动端的辊筒做了包胶处理，增大辊筒与带面的接触摩擦力，避免重载启动时出现辊筒空转的情况，驱动电机的安装位预留在机架头部的下方空间，既不会占用带面上方的物料通行空间，也能避免物料掉落时磕碰电机本体，电机安装板做了长圆孔设计，可以适配不同功率的减速电机安装，后续如果需要提升输送节拍，只需要更换对应速比的减速电机就能完成改造，不需要重新加工机架结构。

　　机架两侧的侧边挡边高度设计为25mm，刚好能拦住常规尺寸的盒装、袋装物料，不会出现物料从带面侧边滑落的情况，挡边与带面之间预留了2mm的间隙，避免带面运行时和挡边产生摩擦异响，同时这个间隙也不会让小型的螺丝、垫片类零件从缝隙中掉落。带面的下方每隔300mm设置了一根托辊，托辊采用直径20mm的冷拔圆辊，表面做镀锌处理，避免长期运行出现锈迹污染带面，托辊的安装座采用快拆结构，托辊磨损后只需要拔出两端的固定销就能完成更换，不需要拆解整个机架的下部结构。

　　在实际的工位适配中，这套传送结构的头部可以对接分拣设备的进料口，尾部可以对接上料工位的物料台，带面的运行速度可以通过配套的调速器在0.1-0.5m/s之间调整，既能匹配人工上料的慢节拍，也能适配自动化设备的高速上料需求。建模的时候把所有的安装孔位、配合公差都做了1:1的还原，比如辊筒与轴承座的配合公差选的是H7/k6，属于过渡配合，既保证辊筒转动时不会出现径向窜动，也能在更换辊筒时顺利拆装；机架的焊接处都做了焊道的简化建模，实际生产时可以直接参考模型的焊道位置做焊接工艺规划，不需要二次出焊接示意图。

　　考虑到不同车间的地面平整度差异，底部的可调脚杯调节行程设计为50mm，就算地面有30mm以内的高度差，也能通过调整脚杯把带面调整到水平状态，避免物料在带面上出现自行滑移的问题。机架的整体宽度做了600mm的通用尺寸，这个宽度刚好能适配市面上大多数的流水线标准工位宽度，不需要额外定制宽度就能直接并入现有生产线，带面的有效输送宽度为550mm，能满足绝大多数小型工业产品的输送尺寸要求，如果有更大尺寸的物料输送需求，只需要把两侧的侧边挡边、辊筒、带面做对应长度的替换，机架的主体支撑结构不需要做改动，具备不错的结构拓展性。

　　在细节设计上，带面的头部出料端做了15度的斜角导料结构，物料输送到头部时能顺着导料斜面平稳滑落到下一个工位的接料台上，不会出现物料直接从带面端部掉落磕碰的情况；机架的所有外露棱角都做了R3的圆角处理，避免安装和维护时划伤操作人员，也符合工业设备的安全设计规范。整个结构没有采用复杂的定制化零件，所有的型材、辊筒、紧固件都选用市面上的标准件，实际加工生产时的采购成本低，备件替换也很方便，不会出现因为某个定制零件损坏导致整条输送线停机的问题。
