直角弯折式双孔安装连接固定支架

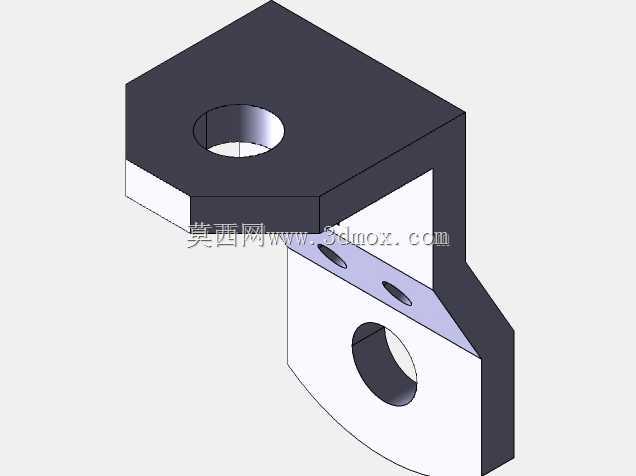

　　这款直角弯折结构的连接件，在工业传感检测、工装夹具定位、小型执行元件安装场景中有着极高的适配性，很多自动化产线的工位侧装支架、设备外壁的元件固定座都会采用这类结构，核心是利用Z型弯折的结构特性，在两个垂直错位的安装平面间建立刚性连接，避免额外加装垫块或转接板带来的装配累积误差。从结构设计逻辑来看，整体采用等厚板材一体弯折成型，没有拼接焊缝或紧固件组合结构，刚性表现远优于叠片式的转接组件，两个安装面分别设置了安装孔位：上方的大直径通孔用于穿过固定螺栓，可适配M6-M8规格的紧固件，实现与设备主框架、型材立柱的锁紧固定；下方的大直径通孔用于承载待安装元件，比如光电传感器、小型行程开关、管路定位夹等部件，中间连接段的两个小孔可作为辅助定位孔，穿入定位销后能消除支架安装后的转动余量，避免设备运行过程中因振动出现支架移位，导致检测元件位置偏移触发误信号。

　　在安装边界的设计考量上，两个安装面的垂直间距经过精准控制，既保证了下方安装的元件不会与上方安装基面发生干涉，又不会因为弯折臂过长导致结构刚性下降，在承受0.5kg以内的侧向载荷时，支架端部的形变量可控制在0.1mm以内，完全满足工业级检测元件的安装精度要求。上方安装面的孔位周边预留了足够的扳手操作空间，使用套筒扳手或开口扳手锁紧螺栓时，不会与弯折立壁发生干涉；下方安装面的孔口做了轻微倒角处理，安装元件时可顺利导入定位轴颈，避免硬敲装配导致孔边变形。连接臂的过渡位置采用了直角加强结构，没有做圆弧过渡，是为了在紧凑安装空间内最大化利用安装位，避免圆弧结构与相邻的设备棱边发生磕碰，同时直角结构的应力集中系数可控，在常规静载安装场景下不会出现断裂风险。

　　实际应用中，这类支架常被用在自动化输送线的侧边，用来固定检测物料到位的光电传感器，上方平面锁紧在输送线的铝型材横梁上，下方平面延伸到输送面的侧方位置，传感器穿过下方孔位后用螺母锁紧，检测方向正对输送线上的工件，中间的两个小孔可以用来固定传感器的线缆扎带，避免线缆拖拽导致传感器角度偏移。也有不少工装设计中会用这类支架作为限位挡块的安装座，下方孔位安装缓冲挡块，上方固定在工装基板上，利用弯折的高度差让挡块正好对准工件的限位面，不需要额外加高垫块，减少装配环节的调整工作量。

　　从建模细节来看，整个零件的壁厚均匀，所有孔位的轴线都与对应安装面保持垂直，没有斜孔结构，加工时可直接采用板材激光切割后折弯成型，不需要额外的铣削或钻孔工序，加工成本低，批量生产时一致性好。折弯处的内R角与板材厚度匹配，折弯后不会出现外侧开裂、内侧起皱的问题，零件的两个安装面平面度控制在0.05mm以内，安装后与贴合面的间隙极小，不会出现锁紧后支架翘曲的问题。零件的边缘都做了微小的倒角去毛刺处理，装配时不会划伤操作人员的手部，也不会割破相邻的线缆或气管。
