基于NACA4418翼型的风力涡轮机叶片结构

　　这款翼型结构的设计核心围绕低风速区间的风能捕获效率展开，在分布式小型风电场景中，这类叶片常被应用于离网型供电系统、偏远区域监测设备供能、建筑一体化微风电装置等场景，区别于传统大型风电叶片的大尺寸设计，该结构更侧重紧凑安装边界下的气动性能平衡。从气动设计逻辑来看，选用NACA4418翼型并非偶然，该翼型的最大相对厚度为18%，最大弯度位置位于弦长40%处，相对弯度4%，这类翼型在低雷诺数工况下具备更优的升阻比特性，能够在风速3-8m/s的常见近地风速区间维持稳定的扭矩输出，避免低风速下启动困难的问题，同时18%的相对厚度也为叶片内部的结构加强、预埋连接件预留了足够的布置空间，不会因翼型过薄导致结构刚度不足，

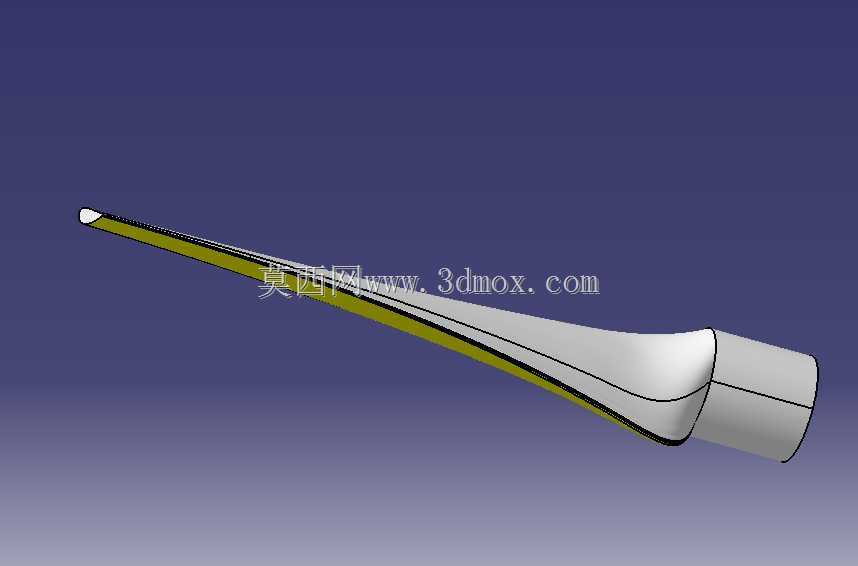

　　在应对阵风载荷时能更好地控制形变量。从结构外形来看，叶片整体采用渐变扭转设计，从叶根到叶尖的弦长逐步收窄，扭转角沿展向连续变化，目的是让不同展向位置的翼型截面都能保持在最优攻角区间，减少叶尖涡带来的能量损失，叶根位置采用圆柱过渡段设计，这部分结构直接对接轮毂安装面，圆柱段的直径匹配常规小型风电轮毂的夹持尺寸，安装时无需额外定制转接法兰，能够直接适配通用的变桨或定桨距轮毂接口，安装边界上，叶片展向长度控制在适配1-3kW级风电主机的尺寸范围，叶根安装孔位的节圆直径符合小型风机的通用安装标准，单支叶片的重量控制在合理区间，降低轮毂转动时的不平衡载荷。在实际运行场景中，这类翼型叶片的失速特性更为平缓，当风速超过额定值时，

　　不会出现升力骤降的情况，能够降低风机过载的风险，减少刹车系统的频繁动作，延长整机的维护周期。设计过程中需要兼顾气动外形与结构强度的平衡，叶根过渡段的曲面连续性直接影响根部的应力集中水平，建模时需要保证翼型截面与圆柱段的G2连续，避免运行过程中在交变载荷下出现根部疲劳裂纹；沿展向的翼型坐标点需要严格按照NACA4418的翼型坐标生成，不能随意缩放翼型厚度，否则会直接改变翼型的压力分布，降低风能利用系数。在安装适配性上，该叶片的旋转扫掠半径不会超出小型风机的常规安全防护范围，适合在屋顶、路灯杆、野外监测塔架等空间有限的场景部署，不会因为叶片尺寸过大带来额外的安装空间要求，同时叶片的气动外形经过修型，叶尖位置做了小角度的后掠处理，

　　能够降低运行过程中的气动噪声，适合在对噪音有要求的居民区周边部署。不同于大型风电叶片的复杂内部结构，这类小型翼型叶片的结构设计更侧重工艺可行性，既可以采用玻璃钢模压成型，也能够通过3D打印进行小批量试制，建模时预留的壁厚均匀性能够满足不同成型工艺的要求，避免出现壁厚突变导致的成型缺陷。在功能特性上，该叶片结构的启动风速更低，在微风环境下即可带动发电机转动，相比传统平板型叶片，其风能利用系数能够提升20%以上，在相同的扫掠面积下可以输出更高的电能，对于离网型的小型供电系统来说，能够有效提升弱风环境下的供电稳定性，减少蓄电池的亏电概率。设计时还需要考虑叶片的静平衡与动平衡要求，沿展向的质量分布需要匹配转动惯量的设计值，避免运行时出现过大的振动，建模时可以通过调整叶片内部的加强筋布置来平衡各截面的质量，无需额外增加配重块，进一步降低叶片的整体重量。
