二冲程活塞式动力核心结构三维数模

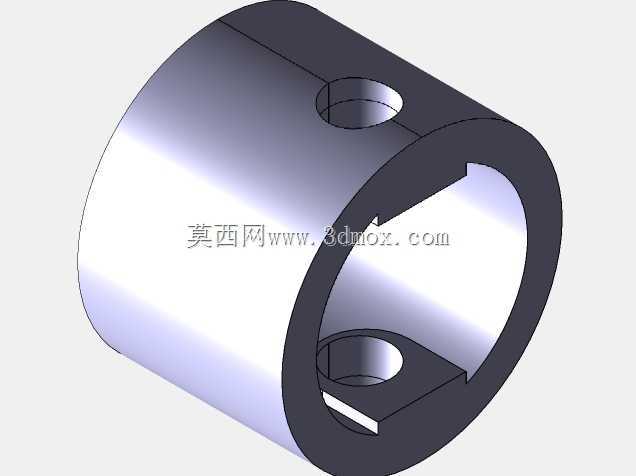

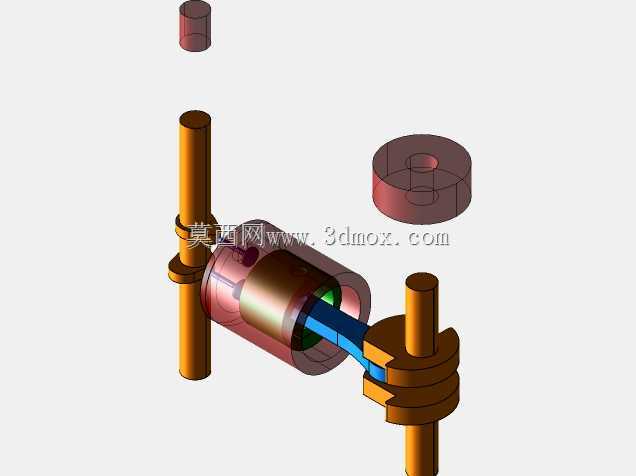

　　这套结构数模还原的是小型二冲程动力单元的核心组成，拆解状态下可清晰看到气缸套、活塞销、曲柄轴、输出轴段以及对应密封衬件的装配关系，没有冗余的外覆盖件遮挡，所有运动配合面的结构特征都做了完整保留，方便结构设计人员直接查看动力传递路径与部件干涉边界。这类小排量二冲程结构常应用在便携动力工具、小型航模、园林修剪设备以及轻型助力载具上，相比同排量四冲程结构，它的零部件数量更少，单位重量输出功率更高，维护时的拆解步骤也更简洁，适合对整机重量有严格限制的动力输出场景。从结构设计逻辑来看，这套数模里的气缸采用了贯通式气口布局，没有额外设置配气凸轮与气门组件，活塞在上下往复运动的过程中就能同步完成进气、压缩、做功、排气的全流程配气动作，

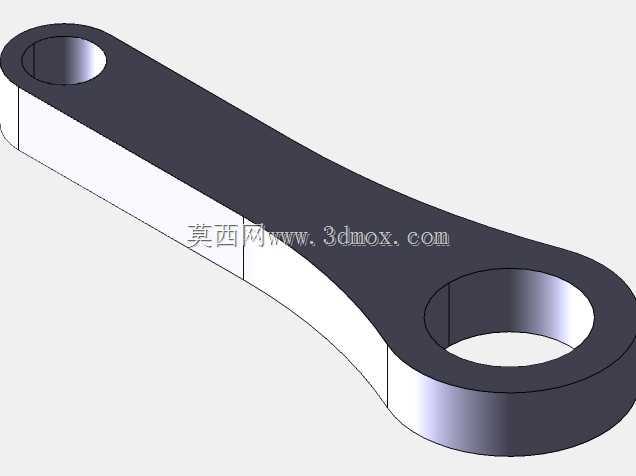

　　活塞销直接连接活塞与曲柄连杆机构，将活塞的直线往复运动转化为曲柄的旋转运动，再通过端部的输出轴段将扭矩传递给外接负载。数模里单独拆分出的衬套类零件，对应曲柄轴的两个支撑点位，设计时需要保证两个支撑位的同轴度公差控制在0.02mm以内，避免高速运转时出现轴段挠曲变形，同时活塞与气缸壁的配合间隙需要根据工作温度区间设定在0.03-0.05mm，既要保证热态下活塞不会出现卡滞，也要避免间隙过大导致压缩压力不足影响动力输出。安装边界方面，这套动力核心的气缸外径、曲柄轴中心高、输出轴段的长度与直径都做了标准化的尺寸适配，两个支撑轴段的中心距与常规小型二冲程机型的安装孔位完全匹配，不需要额外修改安装支架就能直接替换同规格的现有动力部件。

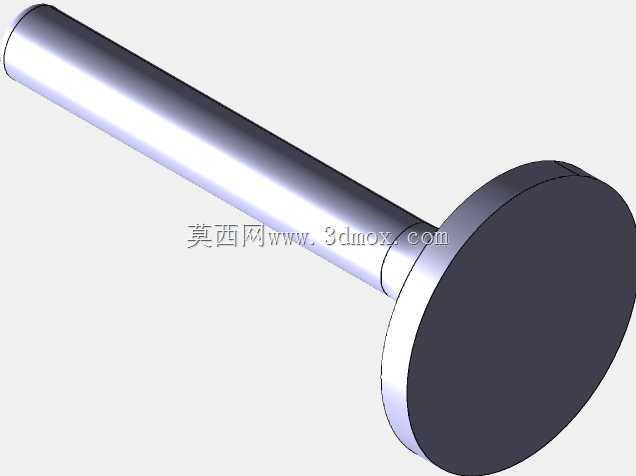

　　数模中拆分出的密封环槽结构，对应活塞上的气环与油环安装位，槽宽尺寸按照标准活塞环的厚度设定，环槽的侧面粗糙度需要达到Ra1.6以下，保证密封环在槽内可以随活塞运动自由张合，避免出现卡滞导致的漏气问题。曲柄部分采用了分体式配重结构，配重块的偏心量经过动平衡校准，在额定转速区间内运转时不会产生额外的径向振动，输出轴段的端部设置了平键安装位，方便外接传动齿轮或者带轮传递扭矩，键槽的位置与曲柄的做功行程相位做了对应标记，装配时不需要反复调整相位就能保证配气正时准确。在实际选型应用中，这类结构的动力单元适合高转速、短时间持续输出的工作场景，不适合长时间满负荷低速运转，设计时需要在气缸外壁预留散热鳍片的安装空间，数模里的气缸外壁为光滑圆柱面，

　　后续可以根据不同的散热需求加装风冷散热鳍片或者水冷套结构，不需要修改核心的气缸内壁与气口位置。另外数模里的进气口与排气口位置都做了明确的结构标识，外接进气管与排气管时可以直接根据端口尺寸匹配对应的密封接头，不需要额外做端口改制，曲柄腔的润滑油道也在数模中做了预留，装配时可以直接对应润滑油路的接口位置，避免后期改装时出现油路干涉的问题。对于三维建模从业者来说，这套数模的装配逻辑完全按照实际生产中的装配顺序设置，从曲柄组件的预装到活塞连杆的连接，再到气缸套的套装，每一步的配合约束都符合实际装配工艺，没有出现过约束或者装配顺序颠倒的问题，可以直接作为小型二冲程动力结构设计的参考模板，也可以在此基础上修改气缸排量、曲柄行程等参数，快速衍生出不同功率等级的同类型动力结构。
