星型气缸布局径向动力装置结构

　　该径向动力装置采用气缸环绕曲轴周向均匀排布的星型布局，核心应用场景集中在小型通航飞行器动力单元领域，早年也被部分轻型农用机械、应急移动发电机组采用，这类布局的核心优势是曲轴长度远短于直列、V型动力装置，整机轴向尺寸紧凑，能大幅压缩动力舱的轴向安装空间，对于机头迎风面积受限的轻型飞行器而言，这种布局可以让机身前部流线型设计更易实现，同时较短的曲轴刚性更强，高转速运行下的轴系挠曲变形量更小，能降低曲轴主轴承的偏磨风险。从实际用途来看，这套结构通过活塞在气缸内的往复直线运动，经连杆将作用力传递到中心曲轴的曲柄销处，将往复运动转化为曲轴的旋转扭矩输出，为搭载设备提供持续的旋转动力，相比同排量的直列动力结构，

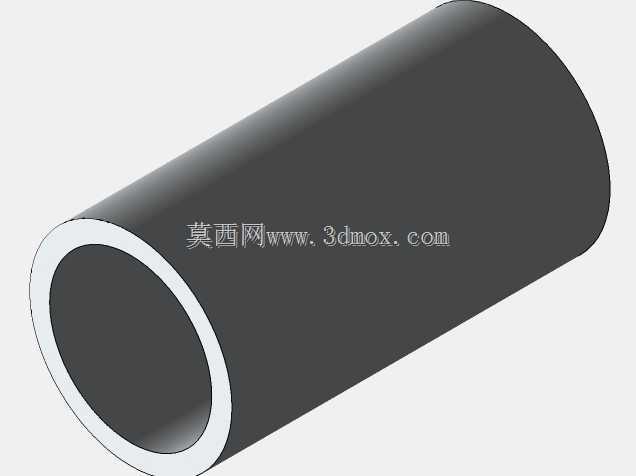

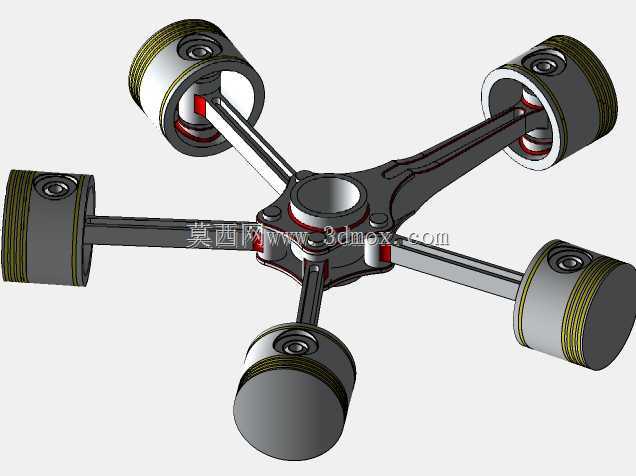

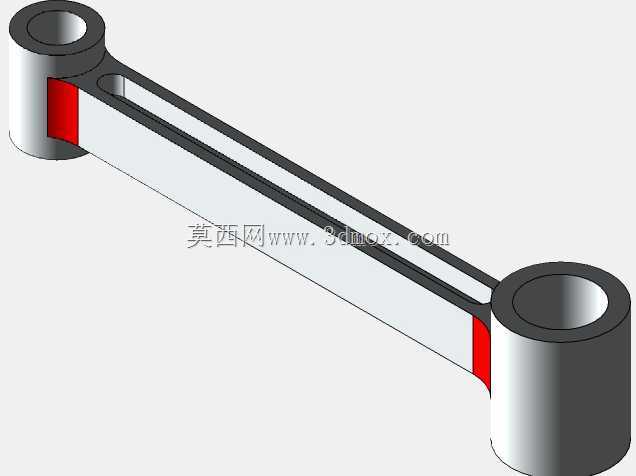

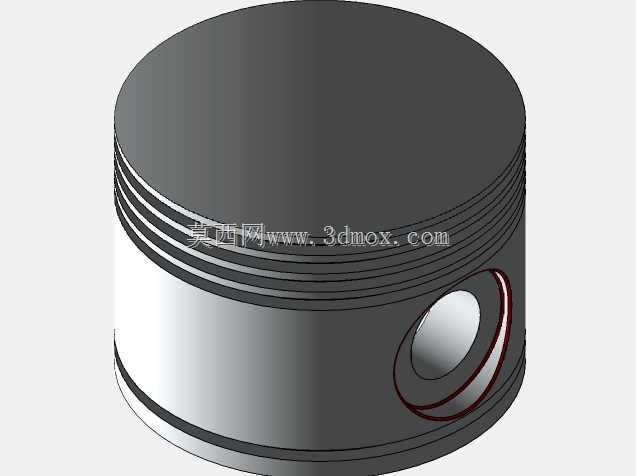

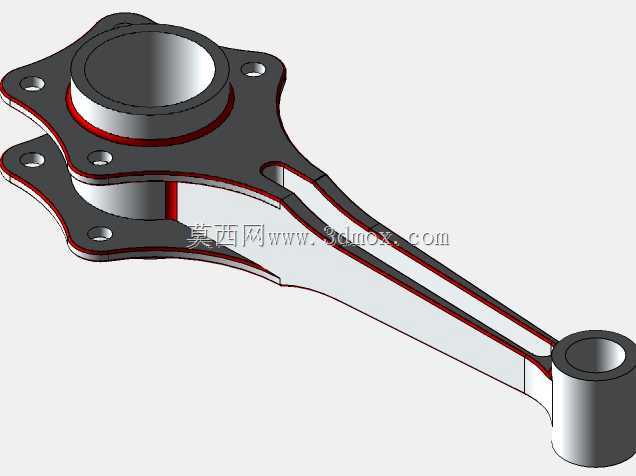

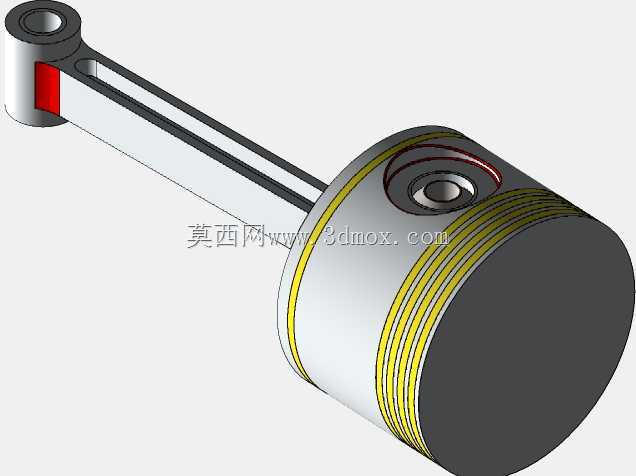

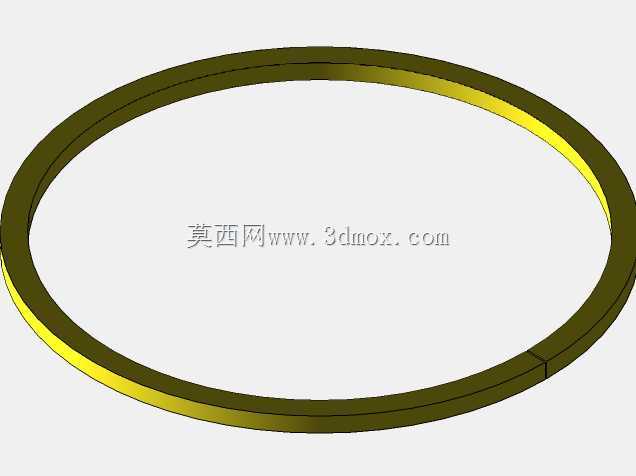

　　径向排布的气缸可以获得更均匀的冷却气流，尤其是风冷工况下，每个气缸都能直接接触迎面来流，不需要设计复杂的缸体水套与冷却管路，结构冗余度更高，在极端工况下的故障耐受能力更强。从功能特性上看，这套模型还原了六缸径向布局的核心传动逻辑，每个气缸的连杆都通过铰接结构连接到中心的曲柄销上，不同气缸的做功行程沿曲轴旋转方向均匀错开，能让曲轴输出的扭矩波动更小，运转平顺性优于少缸直列结构，同时活塞组件上还原了活塞环的安装槽结构，连杆与活塞销的配合位置、曲轴主轴颈的支撑结构都做了等比例还原，能直观展示径向动力装置的动力传递路径。设计思路上，这套结构优先保障了动力输出的紧凑性与可靠性，周向排布的气缸让整机的重量分布更靠近曲轴中心轴线，

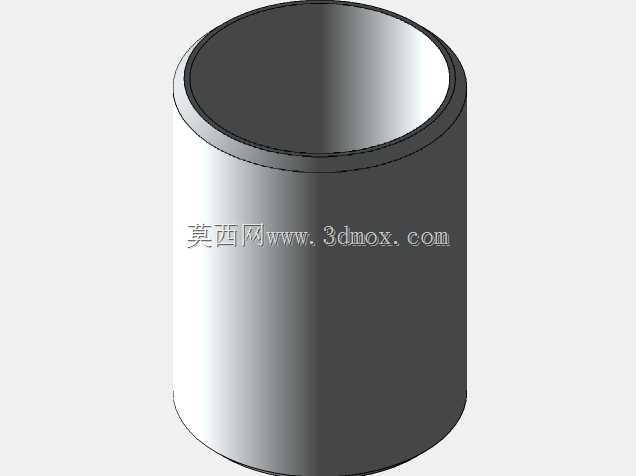

　　旋转部件的转动惯量分布更均匀，运转时的整机振动更小，不需要设计额外的大质量平衡轴来抵消一阶、二阶往复惯性力，能进一步降低整机自重，对于对自重敏感的轻型飞行器而言，这一特性可以有效提升载荷能力。从外形尺寸与安装边界来看，这套结构的整体外轮廓为正圆柱形态，最大外径由最外侧活塞的上止点位置决定，安装时需要在中心曲轴位置预留主轴承的安装支撑位，同时沿每个气缸的轴向预留进排气管路、点火组件的安装空间，曲轴的输出端需要预留与传动系统连接的法兰或花键结构安装位置，气缸外侧需要预留足够的冷却气流流通空间，避免相邻气缸之间的热辐射叠加导致局部过热。实际建模过程中，这类径向结构的核心难点在于连杆与曲柄销的配合间隙设计，以及不同气缸活塞运动的相位匹配，需要严格按照做功顺序设置每个活塞的初始位置，才能保证运动仿真过程中不出现连杆干涉、活塞撞缸的问题，同时活塞与气缸壁的配合间隙、活塞环的开口间隙都需要按照内燃机设计规范预留合理的热膨胀量，避免热机工况下出现卡滞问题。
