往复式发动机核心传动曲轴结构设计

　　在往复式内燃机的动力传递链路里，曲轴是承接活塞往复做功、输出旋转扭矩的核心承载部件，其结构合理性直接决定整机的运转平顺性、动力输出效率与服役寿命。从实际装机场景来看，这类双平衡块结构的曲轴多用于小排量单缸或直列双缸动力单元，覆盖通用小型汽油机、摩托车动力单元、小型农用动力设备等应用场景，日常工况下需要持续承受活塞连杆组传递的周期性爆发压力，同时要平衡往复惯性力与旋转惯性力，避免整机出现异常振动。

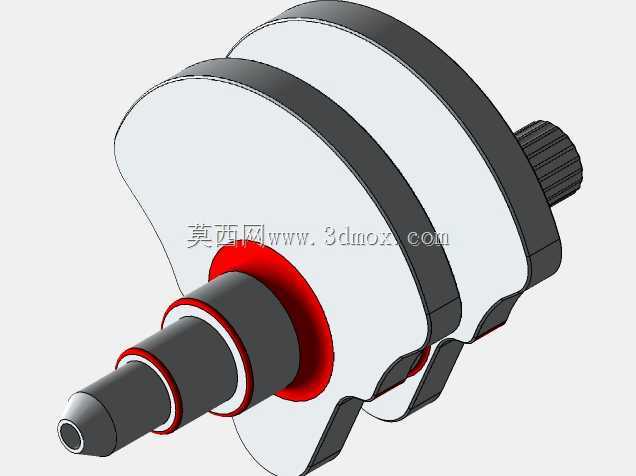

　　从结构设计逻辑来看，该曲轴采用整体式锻造结构布局，前端设置锥面轴段用于安装正时驱动齿轮、启动爪或皮带轮，轴段上的环形槽用于安装轴用挡圈或密封件，实现前端腔体的油封定位，防止润滑油泄漏。主轴颈与连杆轴颈之间通过圆弧过渡连接，避免应力集中导致的轴颈疲劳断裂，两个扇形平衡块对称布置在连杆轴颈两侧，平衡块的外轮廓做了减重切削处理，在保证足够平衡配重的前提下降低曲轴自身旋转惯量，减少动力损耗。曲轴输出端设置花键轴段，用于和离合器从动盘或动力输出法兰连接，花键采用渐开线齿形，承载能力强，对中性好，能够稳定传递大扭矩输出。

　　设计过程中需要重点匹配的安装边界包括：主轴颈的直径公差需要和缸体主轴承座孔、轴瓦的配合公差严格匹配，通常采用基孔制过渡配合，保证轴瓦安装后无松旷、转动灵活；连杆轴颈的宽度需要和连杆大头的宽度匹配，预留合适的轴向间隙，避免热膨胀后出现卡滞；前端油封轴颈的表面粗糙度需要达到Ra0.8以下，保证油封唇口的密封效果与使用寿命；平衡块的旋转外轮廓需要和曲轴箱内部的避让空间做干涉校验，确保曲轴在全行程旋转过程中不会和缸体、油底壳等周边部件发生碰擦。

　　实际功能层面，曲轴的核心作用是将活塞连杆组传递的上下往复直线运动转换为持续的旋转运动，通过输出端将动力传递给传动系统，同时驱动配气机构、机油泵、冷却水泵等附属部件运转。在运转过程中，曲轴内部设置的油道孔连通各个主轴颈与连杆轴颈，压力润滑油通过油道输送到各个摩擦副表面，形成油膜润滑，降低轴颈与轴瓦之间的磨损。设计时需要对曲轴做动平衡校验，剩余不平衡量需要控制在对应转速等级的允许范围内，避免高速运转时产生异常振动，影响整机NVH表现。

　　从建模实现角度，该模型完整还原了曲轴的所有结构细节，包括轴颈的倒角、过渡圆角、平衡块的减重轮廓、输出端花键齿形、前端锥面的定位孔、油道孔的位置走向，能够直接用于结构干涉校验、运动仿真分析、装配工艺模拟等场景，也可以作为同类曲轴产品改型设计的基础参考模型，帮助设计人员快速完成结构迭代，减少重复建模工作量。在做有限元分析时，可以基于该模型直接划分网格，施加连杆轴颈处的爆发压力载荷、主轴颈处的约束载荷，计算不同工况下曲轴的应力分布、变形量，验证结构强度是否满足设计要求，提前识别应力集中风险点，优化过渡圆角尺寸与平衡块结构，提升产品可靠性。
