直角定位强磁焊接固定工装结构

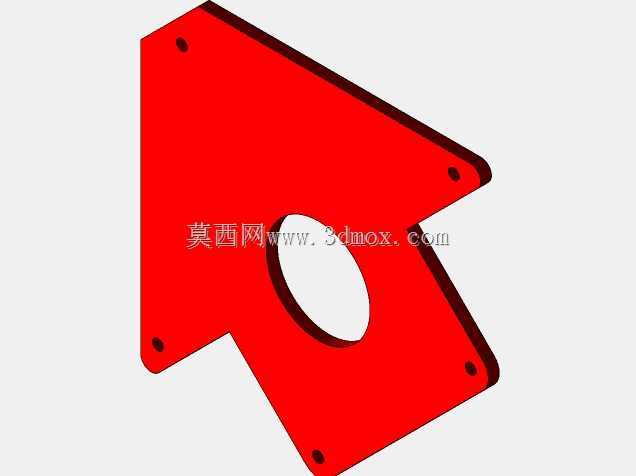

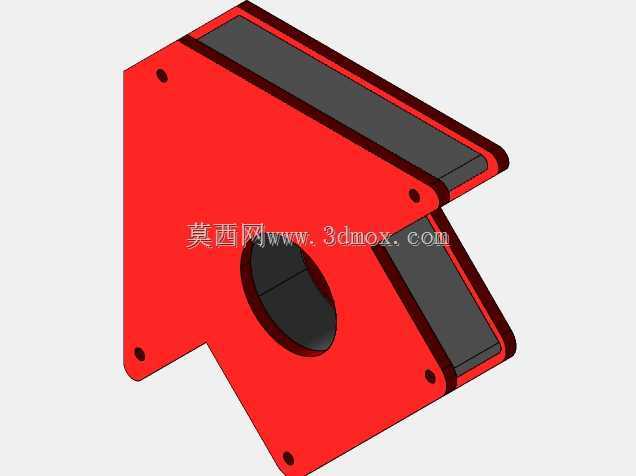

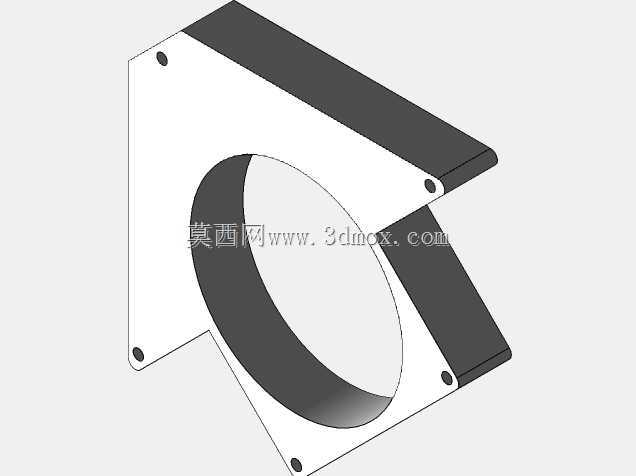

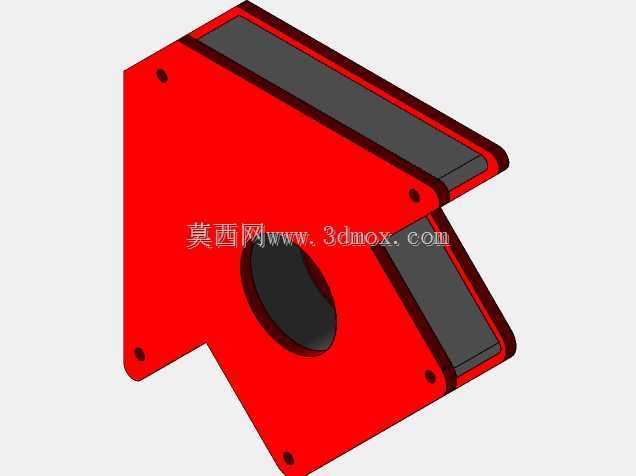

　　在钢结构小件焊接、五金框架拼接、钣金件组对的现场作业场景里，这类带磁吸功能的直角定位夹具是一线焊工手边最常用的辅助工具之一，相比传统的螺栓压紧、点焊临时固定的方式，磁吸式的定位结构不需要额外在工件上焊接临时挡块，也不需要反复拧动压紧件，靠磁体的吸力就能快速把两个待焊工件吸附固定在预设的角度位置，大幅减少组对环节的辅助时间。从结构设计逻辑来看，这款夹具采用了双直角边的对称式壳体结构，主体外壳采用导磁性能优异的低碳钢冲压成型，壳体内部嵌装永磁磁钢，两个外露的直角工作面经过平面磨床精加工，平面度控制在0.1mm以内，保证和工件表面贴合时没有明显缝隙，避免磁吸力因为气隙过大出现衰减。夹具的两个直角工作面分别对应90度的定位夹角，

　　既可以用来固定两个垂直拼接的平板工件，也能靠外侧的直角边定位方管、角铁的垂直拼接，中间开设的大尺寸圆孔一方面是为了减轻整体重量，方便作业人员单手拿取移位，另一方面也能作为手持的握持位，在调整位置的时候手指可以扣住圆孔发力，避免因为磁吸力过大夹伤手指。壳体边角处的四个安装小孔，是为了在需要大吸力固定的场景下，可以额外加装螺栓把夹具固定在焊接工作台上，拓展成固定式的定位挡块，应对大尺寸、大重量工件的组对需求，避免工件重量超过磁体吸力导致定位偏移。磁路设计上采用了闭合磁路的结构，当夹具吸附在工件表面时，磁钢的磁力线通过导磁壳体和工件形成完整回路，漏磁控制在较低水平，不会吸附周边的焊接飞溅、铁屑导致工作面平整度下降，

　　日常清理只需要用布擦拭工作面即可，不需要额外做消磁处理。实际作业中，这类夹具的适用边界很清晰，适合厚度1mm到8mm的碳钢类工件组对，对于不锈钢、铝合金这类非导磁材料无法直接使用，需要配合导磁靠块才能实现定位；焊接作业时要注意把夹具放在距离焊道3cm以上的位置，避免焊接高温传导到磁钢部位，导致永磁体退磁影响吸力，长期使用后如果工作面沾有焊接飞溅形成的凸起，要及时用锉刀修平，保证工作面和工件的贴合度。从安装边界来看，这款夹具的整体轮廓为对称的直角箭头形，两个直角边的长度一致，放置在工作台面上时不会占用过多的操作空间，多个夹具可以配合使用，完成框架类工件的四个角定位，相比重型的焊接工作台卡具，它的灵活性更高，既可以在车间固定工位使用，

　　也能带到户外安装现场完成临时组对作业。结构设计上没有多余的活动部件，外壳采用焊接密封的方式把磁钢封闭在内部，避免焊接现场的粉尘、焊渣进入内部结构，日常使用几乎不需要维护，只要避免剧烈摔打导致内部磁钢碎裂，就能长期保持稳定的吸力。在做三维建模的时候，这类工装的建模重点要放在工作面的平面度公差、磁钢安装槽的配合尺寸上，壳体的折弯圆角要匹配实际冲压工艺的要求，不能出现直角折弯的工艺缺陷，边角的安装孔位置要和壳体内部的磁钢位置错开，避免钻孔时破坏内部磁体。
