低成本钢管框架休闲卡丁车结构设计

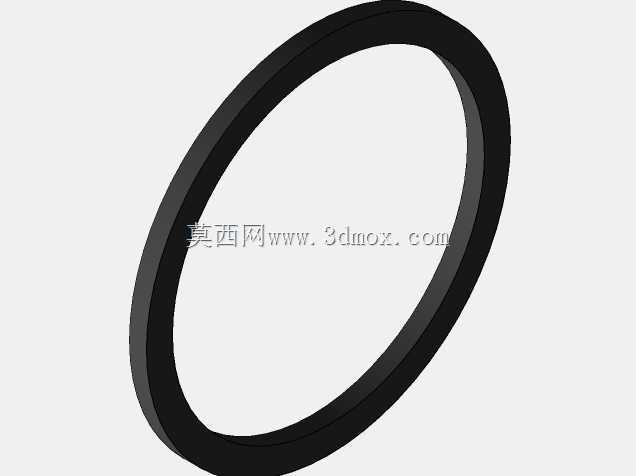

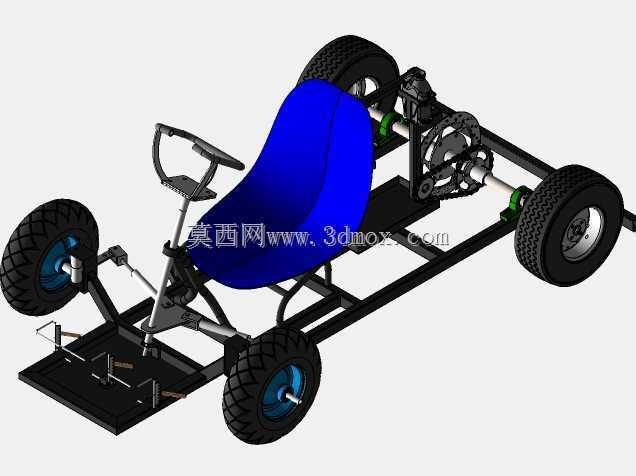

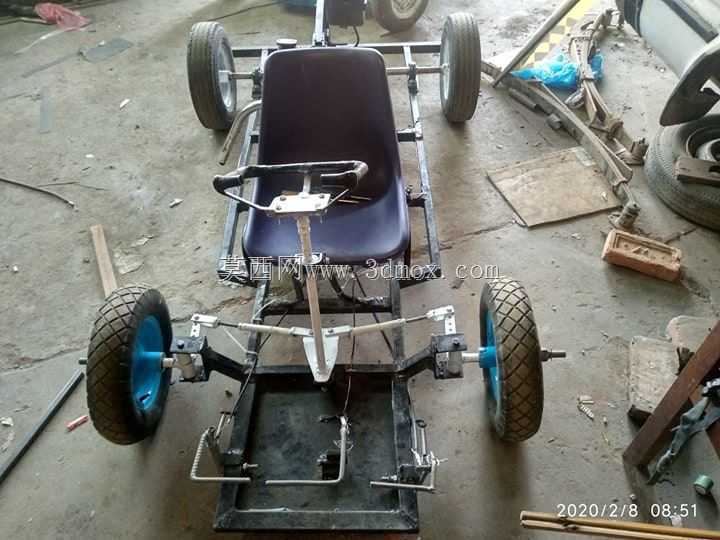

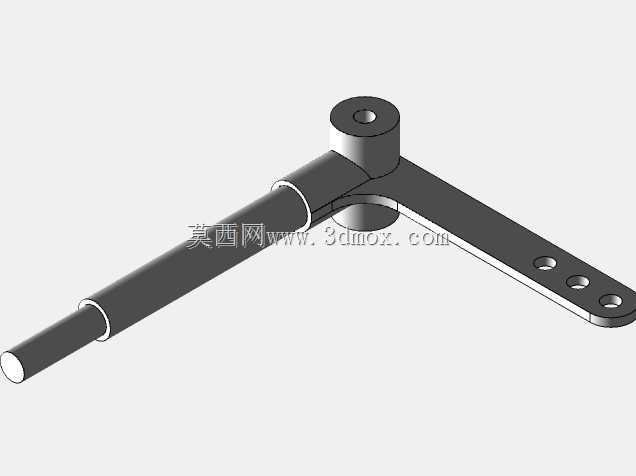

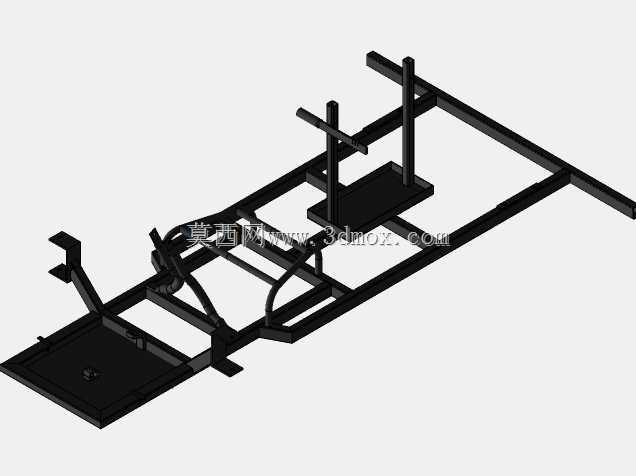

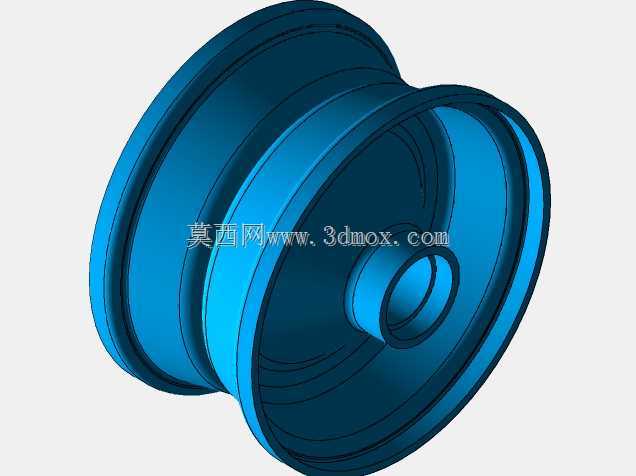

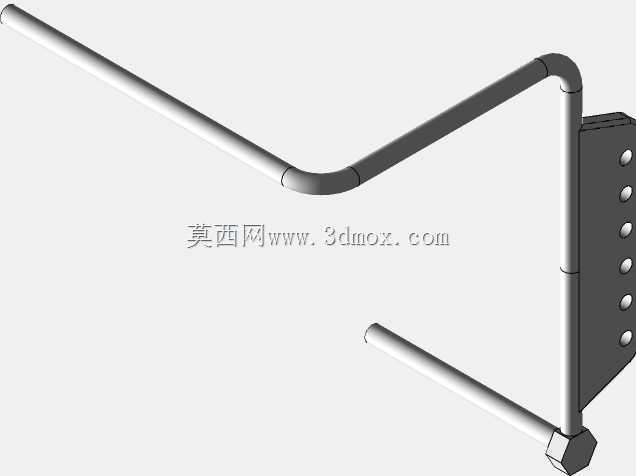

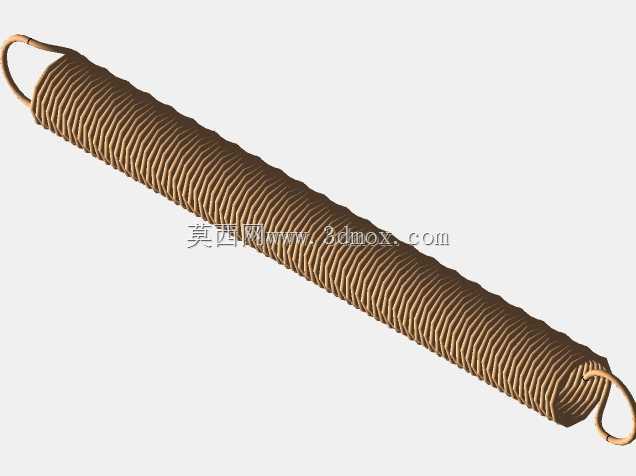

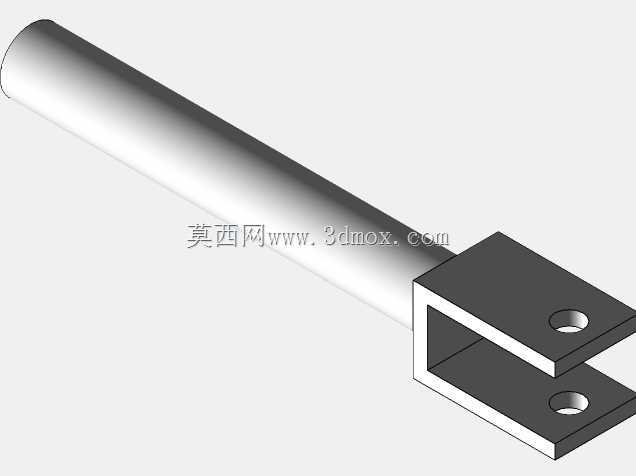

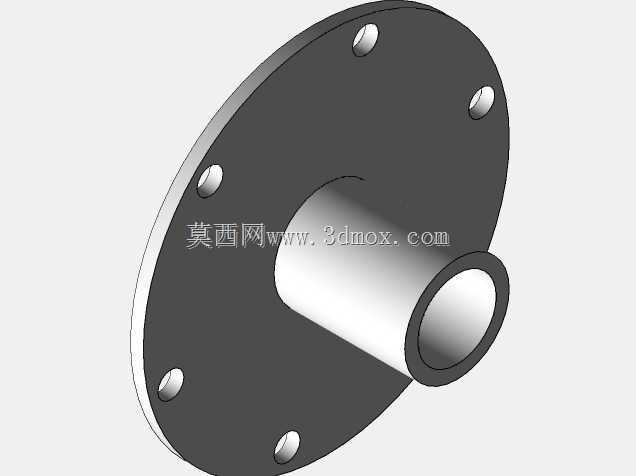

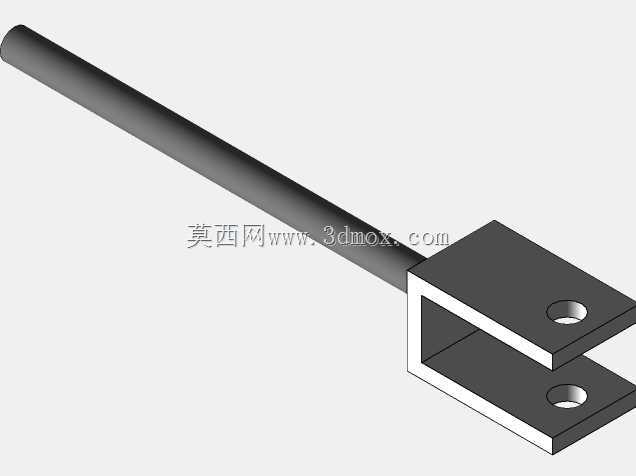

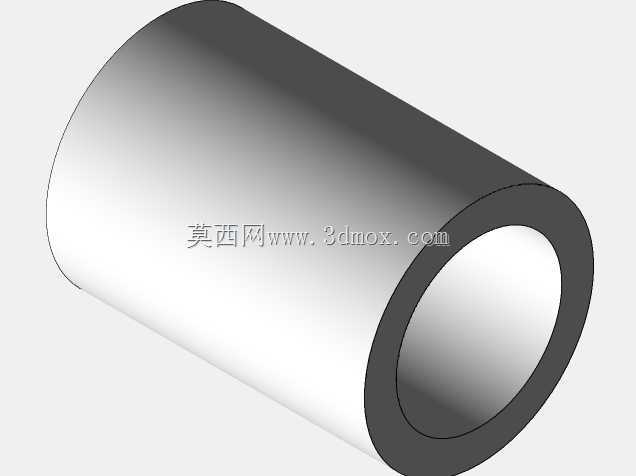

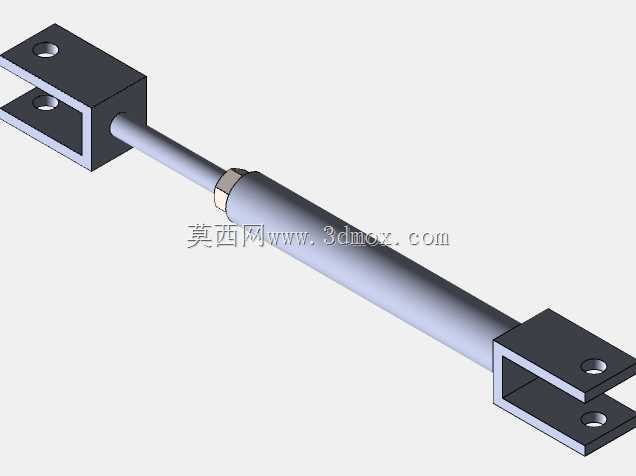

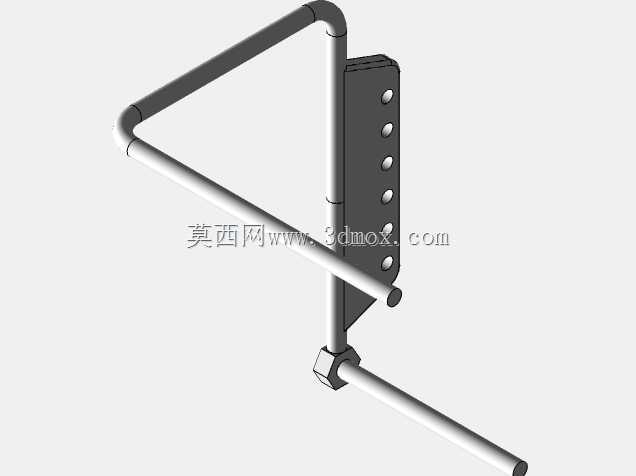

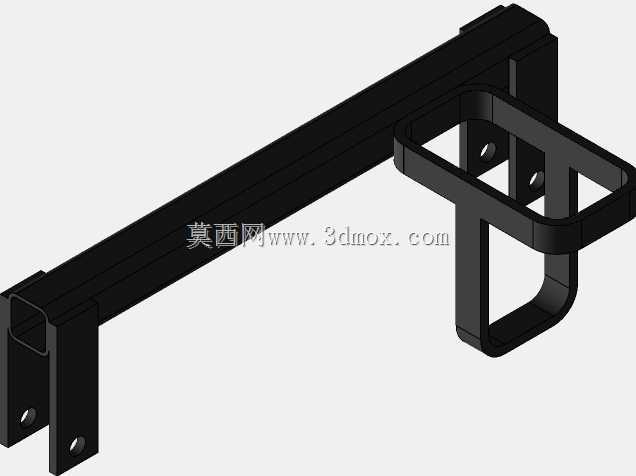

　　这款卡丁车采用开放式钢管焊接车架作为核心承载结构，整体布局以前置转向、中置座椅、后置后驱的经典小型休闲车辆架构为基础，车架主体采用标准矩形钢管拼焊成型，所有连接节点均采用满焊工艺处理，在控制整体自重的前提下保证 torsional rigidity 满足非铺装路面行驶的载荷要求，车架前部预留了脚踏安装平面，可直接固定油门、制动踏板组件，安装孔位采用通用化间距设计，适配市面上多数小型卡丁车通用的踏板总成，无需额外打孔改制。转向系统采用齿轮齿条式转向结构，转向柱通过万向节与下方转向横拉杆连接，转向盘安装角度做了12度后倾设计，匹配人体工程学操作姿态，长时间握持操控不易产生疲劳，转向节与前轮轮毂采用一体化铸造件，轮端预留标准轴承安装位，

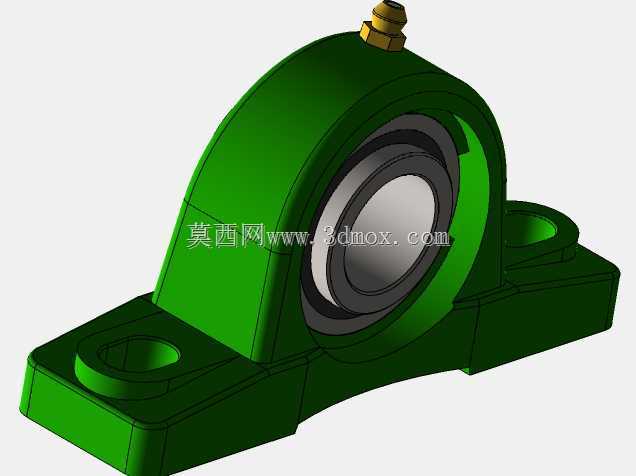

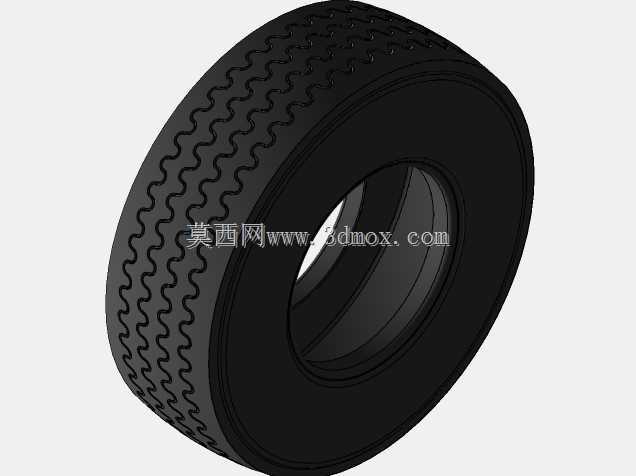

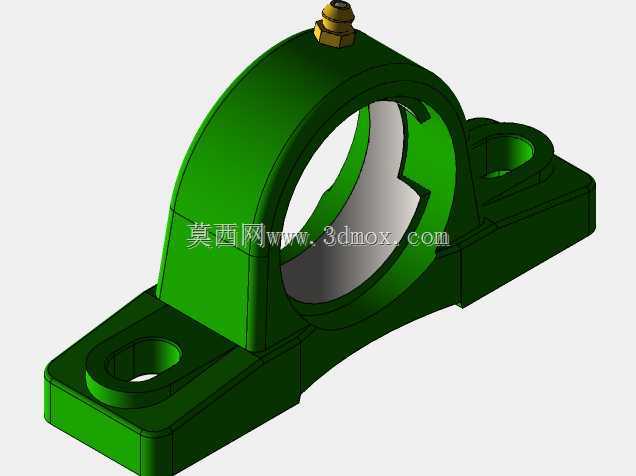

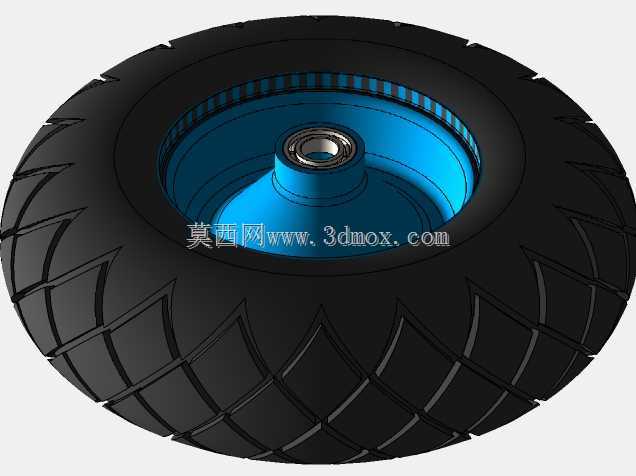

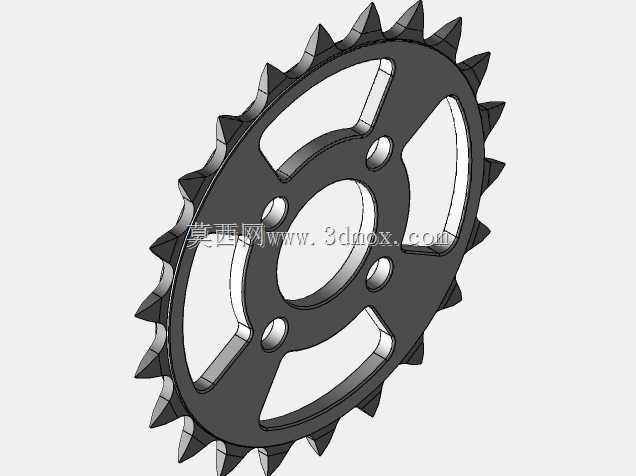

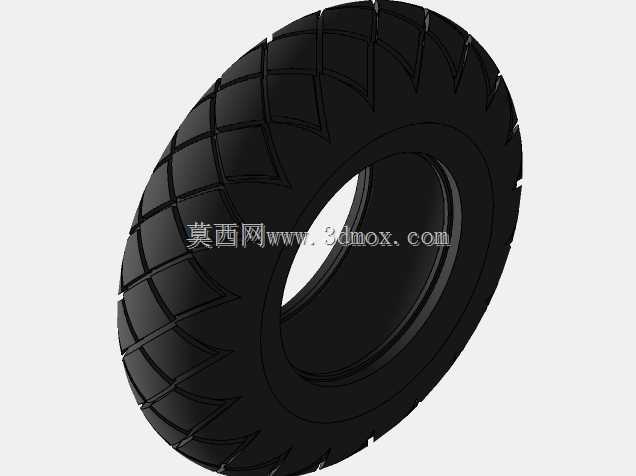

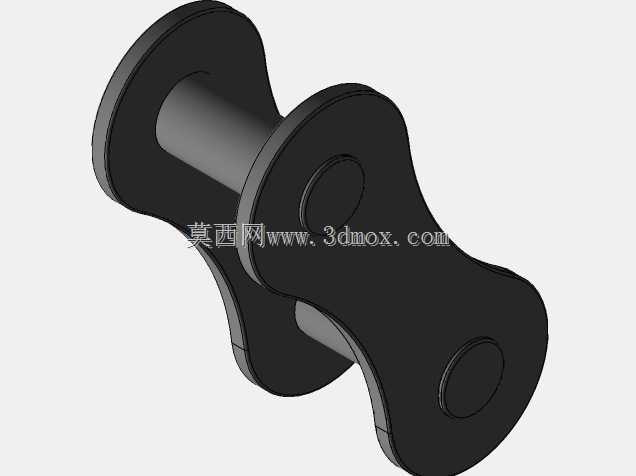

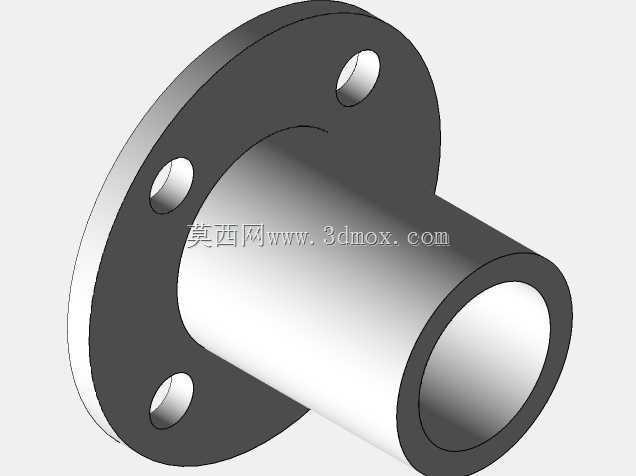

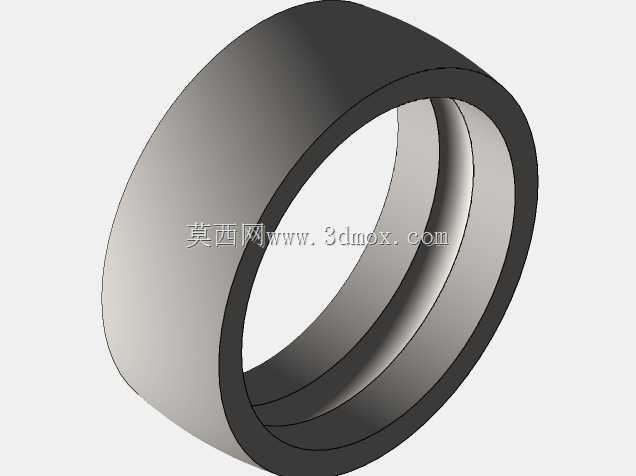

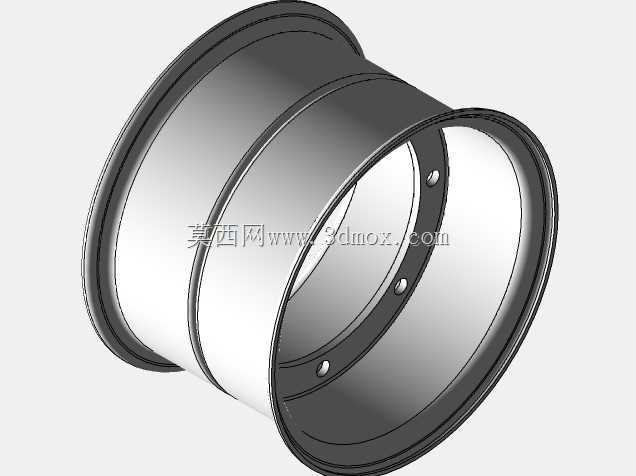

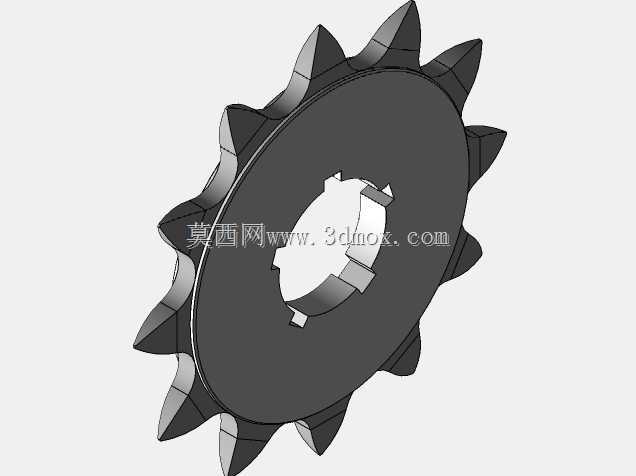

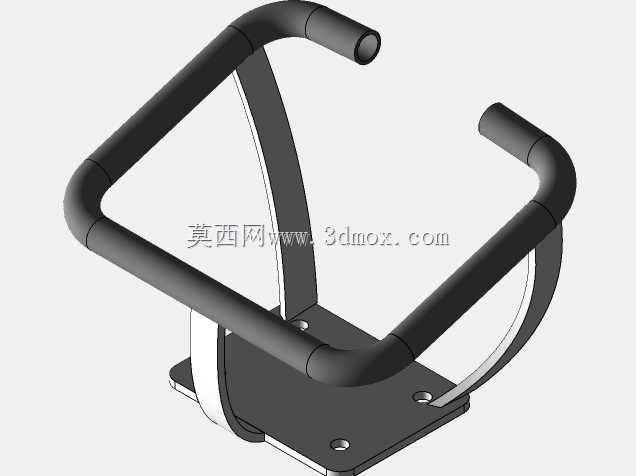

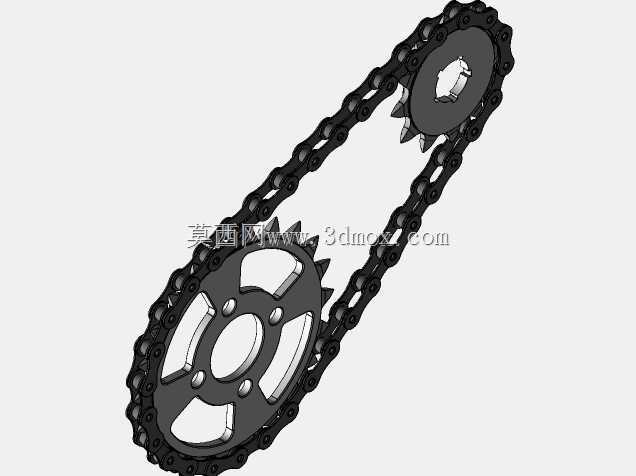

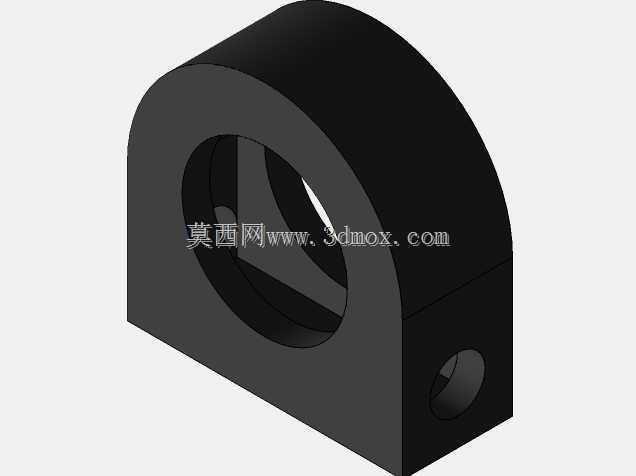

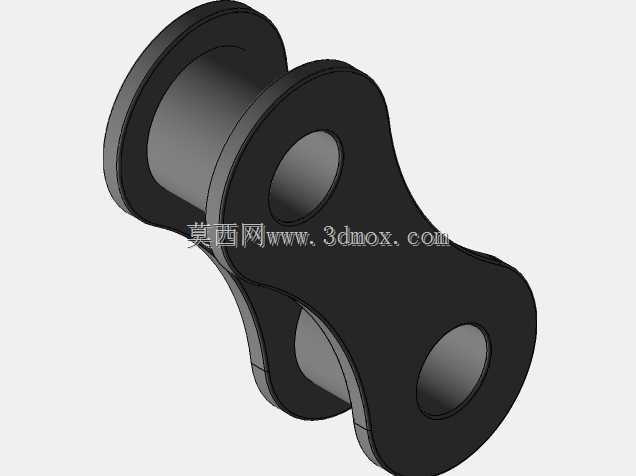

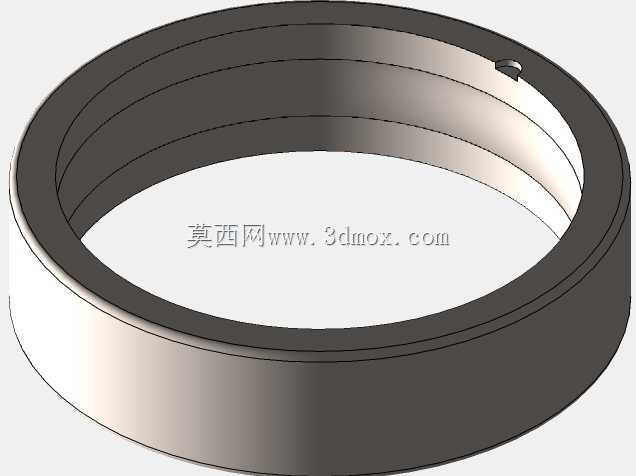

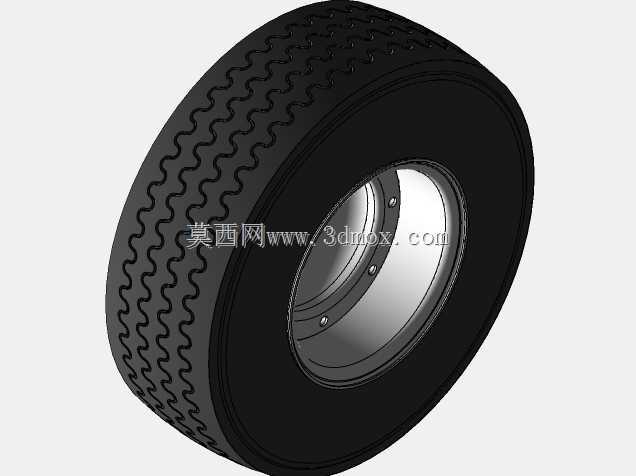

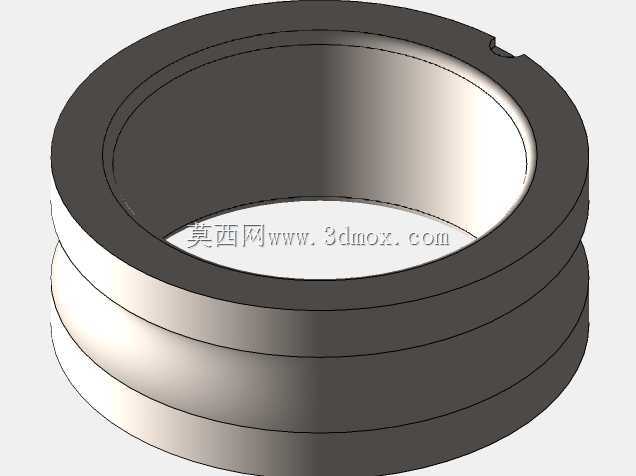

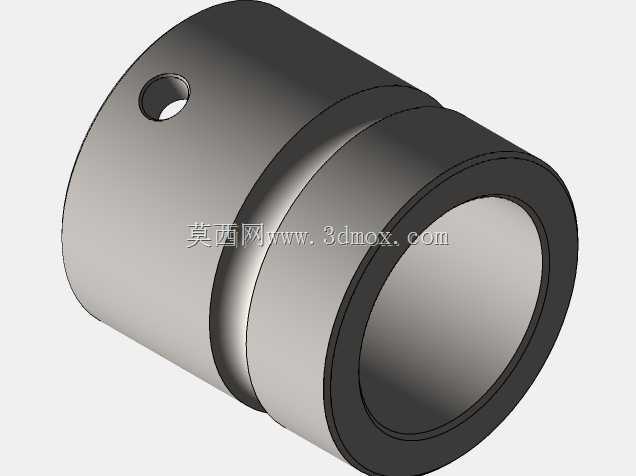

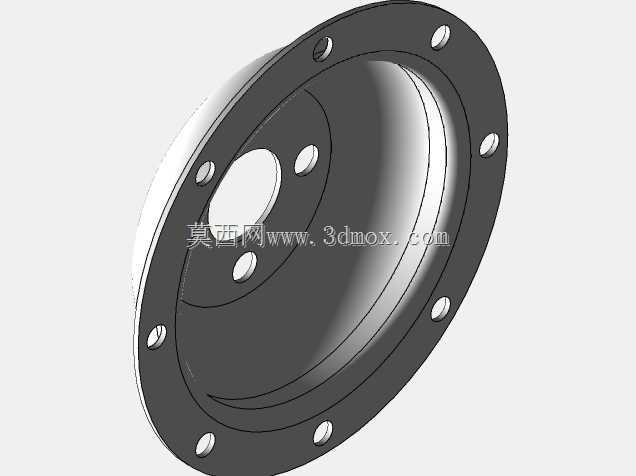

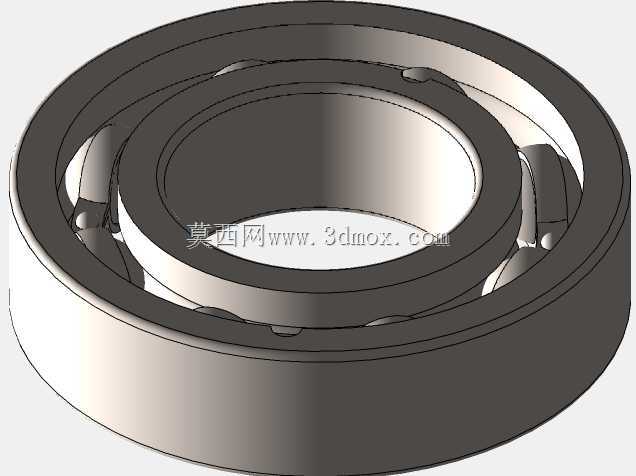

　　可适配10寸直径的充气橡胶轮胎，轮胎接地宽度控制在120mm左右，兼顾草地、硬化土路、平整铺装路面的抓地需求与滚动阻力平衡。座椅采用一体式吹塑成型的凹形桶椅结构，安装位置位于车架前后轴的中心偏前位置，落座后整车重心集中在轴距中心区域，过弯时侧倾幅度控制在合理范围内，座椅底部通过四个螺栓与车架横梁直接连接，安装点预留了前后20mm的调节余量，可适配不同身高的驾驶者调整腿部操作空间。传动系统采用链传动后置布局，动力输出端通过链轮与后轴连接，后轴采用整体式实心轴结构，两端通过带座轴承固定在车架后段的安装支座上，轴承座位置设置了张紧调节滑槽，可通过调整轴承座前后位置改变传动链张紧度，无需额外加装张紧轮，简化了后期维护流程，

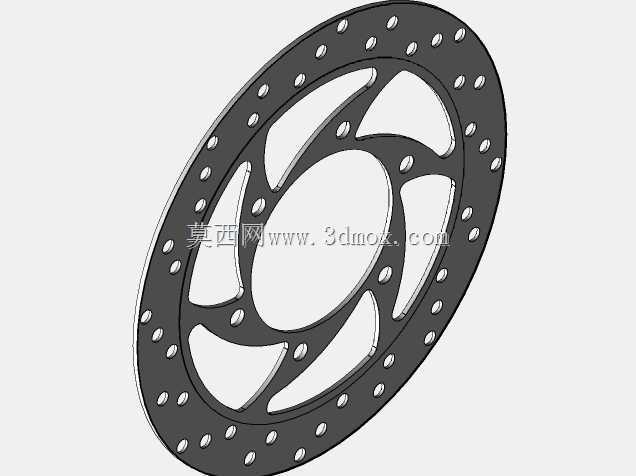

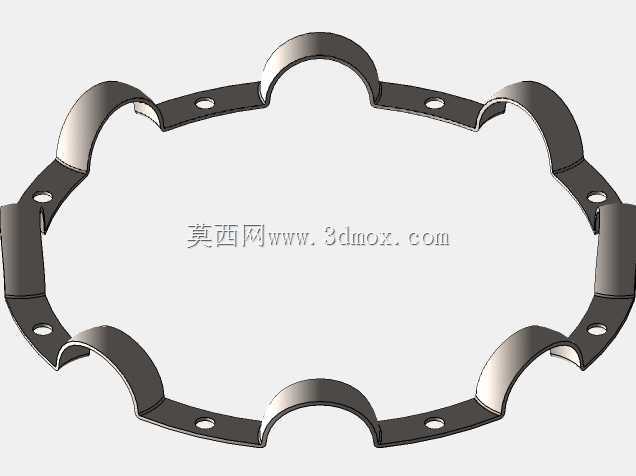

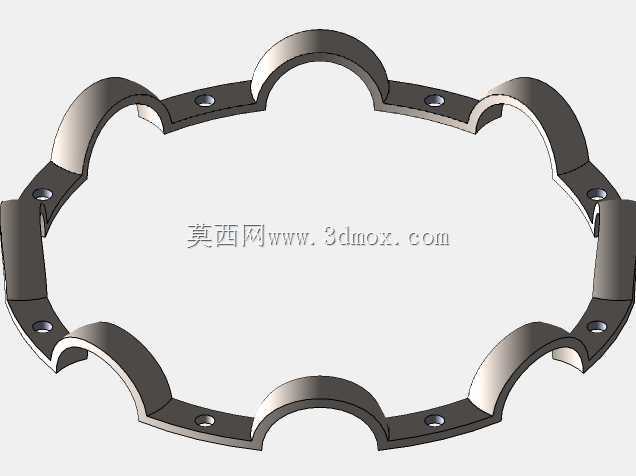

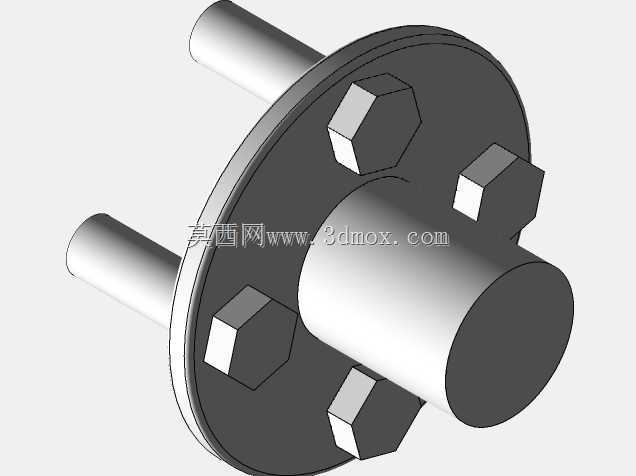

　　后轮与轴之间采用键连接传递扭矩，制动盘直接固定在后轴中段位置，配合单缸卡钳实现后轮制动，制动管路沿车架内侧钢管排布，通过管卡固定避免行驶过程中晃动磨损。车架前部下方设置了金属防撞护板，护板采用3mm厚钢板折弯成型，通过螺栓固定在车架最前端的下横梁位置，可在发生正面碰撞时吸收冲击能量，同时避免行驶过程中路面飞溅的碎石击打车架底部的踏板、转向连接部件。整车的安装边界控制在长宽高1800mm1100mm900mm范围内，轴距设定为1250mm，前轮轮距1020mm，后轮轮距1000mm，最小离地间隙120mm，可通过多数户外休闲场地的常规路障与缓坡，车架所有外露钢管端口均做了封堵处理，避免雨水、泥沙进入管腔造成内部锈蚀，

　　所有焊接位置均做了打磨去毛刺处理，避免安装其他附件时划伤操作人员。从应用场景来看，这类结构的卡丁车主要面向户外休闲场地、青少年研学实践、个人DIY改装等场景，整体结构没有采用复杂的悬架结构，直接通过轮胎本身的弹性过滤路面小幅震动，大幅降低了制造成本与装配难度，所有零部件均采用市面上容易采购的通用标准件，不需要定制特殊规格的型材或加工件，在小批量制作或者个人手工打造的场景下，可大幅降低物料采购与加工的门槛，装配过程中不需要专用的大型工装夹具，只需要常规的焊接、钻孔、紧固工具即可完成整车组装，后期维护时零部件替换也十分便捷，不需要依赖特定厂商的专属配件。设计过程中优先考虑了结构的易加工性，所有钢管的切割角度均为常规直切或标准45度斜切，不需要复杂的相贯线切割设备即可完成下料，车架的拼接定位可通过简单的角尺、水平尺完成校准，不需要制作专用的焊接胎具，对于非专业加工场景十分友好，同时整体载荷分布经过优化，静止状态下前后轴载荷比约为45:55，加速时后轴载荷转移可进一步提升后轮抓地力，减少起步打滑的概率，转向梯形参数经过匹配，转弯半径控制在3m以内，在狭小场地内也可灵活转向掉头。
