汽车动力系统排气歧管结构设计

　　在燃油动力车辆的动力总成布局中，排气歧管是衔接发动机气缸盖排气侧与下游排气后处理系统的核心导流部件，其结构设计合理性直接影响发动机排气效率、动力输出特性以及尾气排放控制效果。日常工程应用中，该部件需要承接发动机各气缸做功后排出的高温高压废气，将分散的气缸排气流有序汇总后导向排气管路，同时要兼顾不同气缸排气脉冲的干涉抑制，避免排气背压异常升高导致的发动机充气效率下降。从实际使用场景来看，不管是乘用车辆的小排量自然吸气发动机，还是商用车辆的大排量增压动力单元，排气歧管都需要长期耐受600-900摄氏度的高温废气冲刷，同时承受发动机运行过程中传递的振动载荷，因此结构设计阶段需要充分考量热变形补偿与安装固定的可靠性。

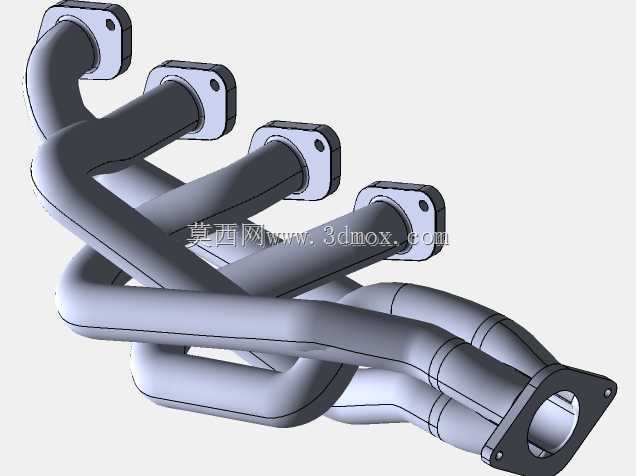

　　这款排气歧管的整体结构采用了分支管路逐步汇流的布局形式，各进气接口对应发动机气缸盖的排气道位置，接口端面设计有平整的密封贴合面，可配合密封垫片实现与缸盖的紧密连接，避免高温废气泄漏。管路主体的走向经过流道优化，各分支管路的长度尽可能保持均等，以此平衡各气缸的排气阻力，减少不同气缸排气过程中的气流干扰，让排气脉冲能够有序排出，降低排气背压对发动机做功行程的负面影响。歧管主体外侧设计有连续的加强筋结构，沿管路走向分布，既可以提升高温下的结构刚度，减少热胀冷缩带来的形变开裂风险，也能一定程度上阻隔部分热量辐射，降低对周边机舱部件的热影响。

　　安装边界方面，该排气歧管的进气端法兰按照对应机型的缸盖排气口孔位设计，固定孔位的位置度公差控制在机械加工要求的合理范围内，保证装配时能够顺利对位，无需额外修配。出气端为统一的圆形接口，可对接下游的三元催化器或者涡轮增压器进气口，接口处设计有卡接或者法兰连接的固定结构，满足不同排气系统布局的连接需求。歧管本体上预留的安装支耳带有固定通孔，可通过螺栓将歧管辅助固定在发动机缸体侧的支架上，分担接口处的载荷，避免长期振动导致的密封面错位或者管路断裂。

　　设计思路上，这款结构充分考虑了量产加工的工艺可行性，主体的管路曲面过渡平滑，没有过小的圆角或者突兀的截面突变，既可以减少气流在管路内部的紊流损失，也能降低铸造或者成型过程中的工艺难度，减少内部应力集中点。针对排气过程中的热膨胀问题，管路的弯曲弧度预留了一定的形变余量，配合安装支耳处的缓冲设计，能够吸收高温工作状态下的结构伸长量，避免热应力累积导致的部件损坏。从流道设计来看，内壁的光滑过渡设计可以减少废气中的颗粒物附着，降低长期使用后管路积碳堵塞的风险，保证全生命周期内的排气通畅性。

　　在实际的整车匹配中，这类排气歧管还需要和周边的隔热罩、氧传感器安装座等部件配合，该结构上预留的传感器安装位可以满足排气氧传感器的装配需求，能够为发动机电控系统提供准确的排气氧浓度信号，支撑空燃比的精准控制，帮助尾气后处理系统达到最佳的转化效率。不同于改装类的等长排气歧管，这款结构更偏向量产车型的实用化设计，在保证排气效率的前提下，尽可能压缩整体占用空间，能够适配紧凑的发动机机舱布局，减少对周边其他部件安装位置的挤占，同时兼顾制造成本与使用寿命的平衡，满足常规民用车辆动力系统的使用需求。
