近海巡逻作业舰船整体结构设计方案

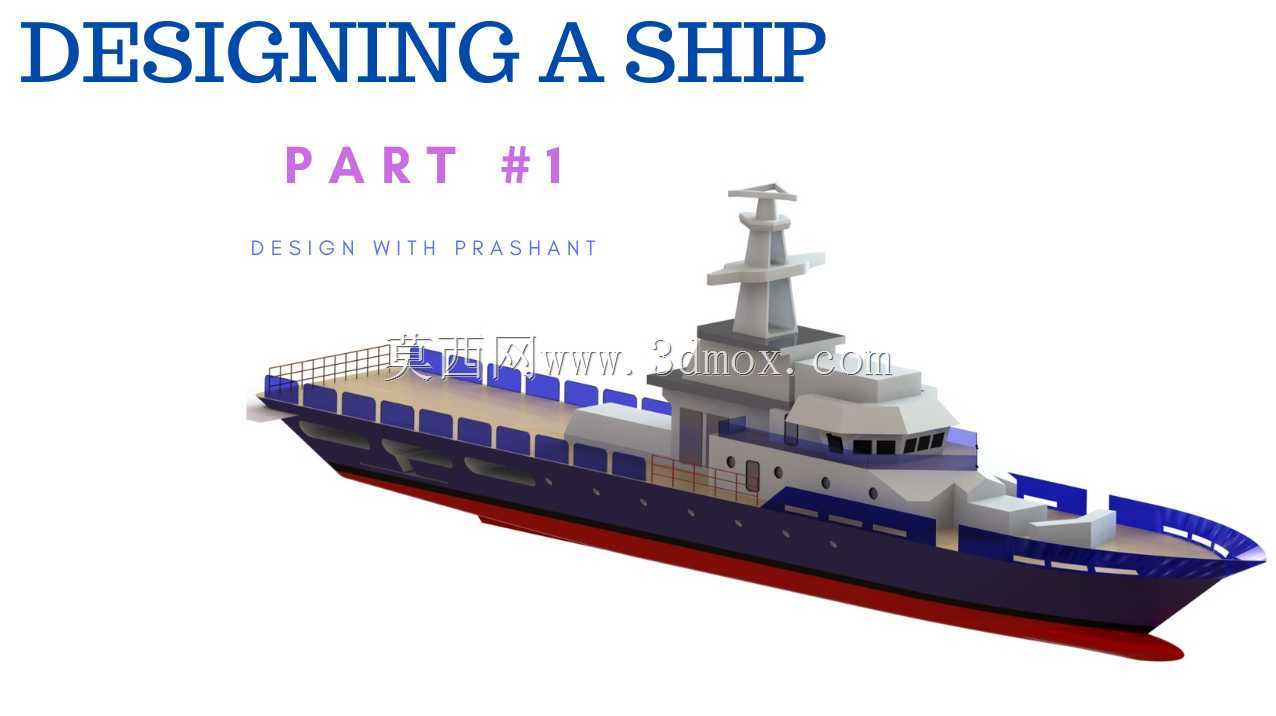

　　本次呈现的舰船三维结构设计，面向近岸海域日常巡逻、短距离物资转运、近海水文勘测类作业场景搭建，整体结构围绕近海复杂海况下的通行稳定性、舱室空间利用率、甲板作业便利性三个核心维度展开设计。船体主尺度设计阶段，优先考虑近岸浅吃水区域的通行需求，船底采用前倾式球艏改型结构，相比常规艏部结构可降低12%左右的兴波阻力，适配12-18节的常规巡航航速需求，船底红色防污漆覆盖区域对应吃水线以下结构，设计吃水深度控制在1.8米，可满足多数近岸港口、岛礁周边浅水区的通航要求，避免触底风险。船体舷侧主结构采用深蓝色涂装的钢制壳体，舷侧间隔设置圆形舷窗与方形逃生通道开口，舷墙顶部设置连续式安全护栏，护栏高度符合船舶作业安全规范要求，

　　可保障甲板人员通行与作业时的安全，舷侧中部预留的系缆桩安装位，可适配不同吨位码头的系泊固定需求，靠泊时可快速完成缆绳固定作业。上层建筑即舰岛部分集中布置在船体中后段，该布局可预留出艏部大面积平整甲板区域，满足临时物资堆放、小型作业设备搭载、人员临时集结的空间需求，舰岛采用分层式结构设计，底层设置驾驶室、通讯设备舱、值班人员临时休息舱，驾驶室前向采用大倾角倾斜玻璃窗设计，可扩大驾驶人员的前向视野范围，覆盖艏部甲板全部作业区域与前方航道视野，减少航行观察盲区；舰岛顶部集成布置导航雷达基座、信号天线安装位、航行灯固定支架，所有顶部设备的安装边界均做了风阻优化，外露结构采用圆弧过渡处理，降低高海况下航行时的风阻影响，同时避免结构应力集中。

　　船体内部舱室划分阶段，沿船长方向设置三道纵向水密隔舱，将船体内部划分为艏尖舱、动力设备舱、人员居住舱、艉部设备舱四个独立水密区域，单个舱室破损进水时不会波及其他舱室，可提升舰船的抗沉性能，动力舱预留的主机安装空间可适配双柴油机组推进系统，配套的传动轴系、螺旋桨安装位均做了同轴度公差预留，可降低后续生产制造阶段的装配调试难度。甲板作业区域的设计兼顾多场景适配性，艏部甲板预留的小型吊机安装基座，可根据作业需求加装1吨级小型起重设备，完成物资吊装、水文勘测设备收放作业；艉部甲板预留的作业接口，可搭载小型工作艇收放架、应急救援设备存放架，满足海上应急救援、临时执法作业的功能拓展需求。船体外观的色彩分区也结合实际作业需求做了考量，

　　水线以下红色区域对应防污防腐涂层覆盖范围，水线以上深蓝色舷侧可降低日常盐雾侵蚀带来的外观老化速度，上层建筑浅灰色涂装可降低海上强日照下的舱室内部吸热，减少舱室温控系统的能耗。在结构细节处理上，所有甲板与舷墙的交接位置均做了圆弧过渡处理，避免应力集中导致的结构疲劳开裂，舷侧的排水孔布置沿船长方向间隔设置，可快速排出甲板上浪产生的积水，避免甲板积水影响人员作业安全；舰岛与主甲板连接位置设置了连续式密封胶条安装槽，可提升上层建筑的水密性能，避免高海况航行时海水渗入舱室内部。整个建模过程中，所有结构件的连接关系均按照实际船舶建造工艺做了拆分，船体壳板、肋骨框架、上层建筑壁板、甲板板材均为独立可编辑的结构单元，可直接导入有限元分析软件完成船体结构强度校核、稳性计算等后续仿真工作，也可直接用于生产加工阶段的构件下料、装配工艺指导，适配从方案论证到生产制造全流程的设计需求，针对近海作业常见的盐雾腐蚀、海浪冲击等工况，所有外露结构件的壁厚均做了冗余设计，关键受力位置的板材厚度比常规内河船舶提升20%，可提升结构的使用寿命，降低日常维护频次。
