钢管框架双座越野Buggy整车结构设计

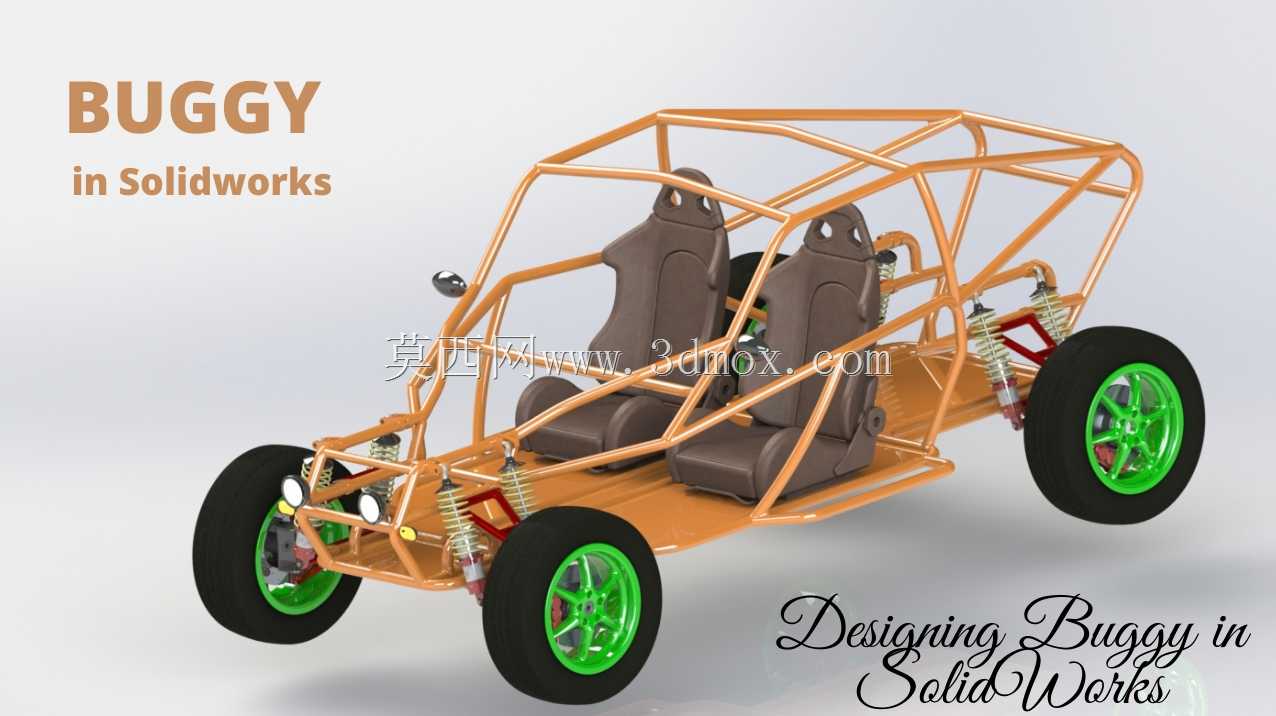

　　这款钢管结构越野Buggy的设计，核心围绕非铺装路面的高通过性、轻量化与碰撞防护需求展开，区别于常规量产乘用车辆的承载式车身思路，整车采用外露空间管阵式车架作为核心承载基体，所有动力、悬架、座椅、转向、制动部件均直接挂载于管架之上，省去了独立车身覆盖件的冗余重量，同时管架结构本身可直接作为防滚结构使用，在车辆发生翻滚、侧倾时能够为座舱内乘员提供完整的生存空间，避免舱体变形侵入乘员活动区域。

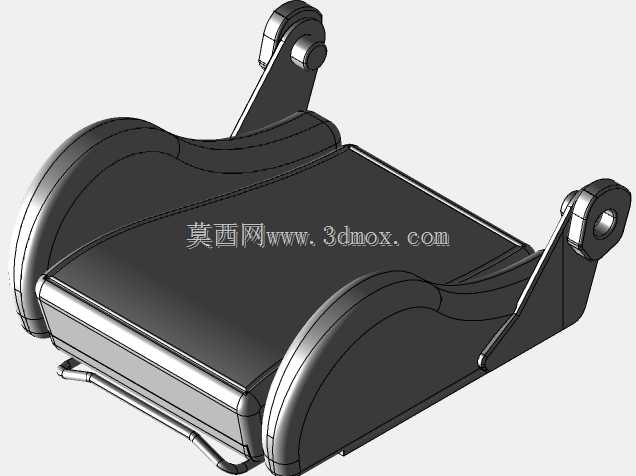

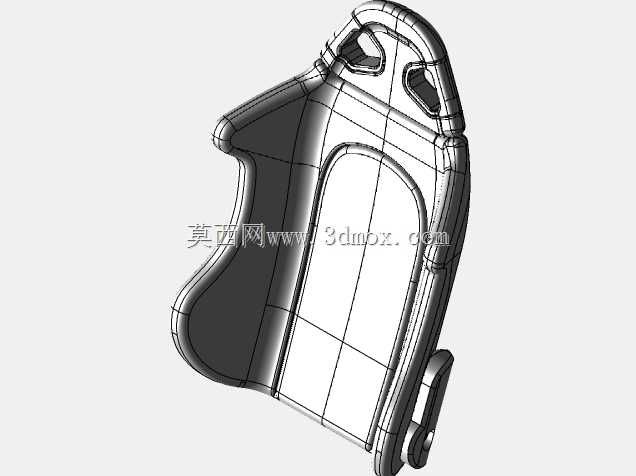

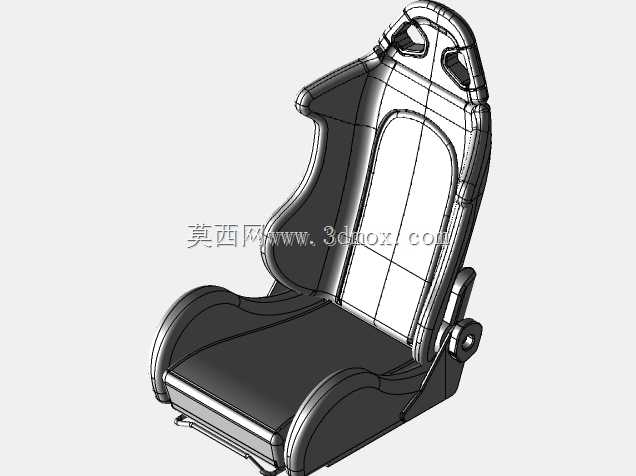

　　从实际应用场景来看，这类Buggy车型主要适配沙漠穿越、林道穿越、山地越野、户外休闲越野等非铺装路面使用场景，也可作为小型特种作业的移动载具平台，在地形起伏大、路面附着条件差、常规量产车辆难以通行的区域，凭借短轴距、大悬架行程、轻量化车身的优势获得更强的通行能力。设计过程中首先确定的是座舱的人机边界，双座并排布局的座舱预留了符合成年乘员坐姿的腿部、头部、侧向活动空间，座椅采用固定安装点的桶型座椅结构，安装点直接与主车架纵梁焊接连接，保证大冲击载荷下的固定强度，座椅位置的设定兼顾了前后轴荷分配，将乘员重量集中在车辆轴距中心区域，避免重心过度偏置影响越野状态下的操控稳定性。

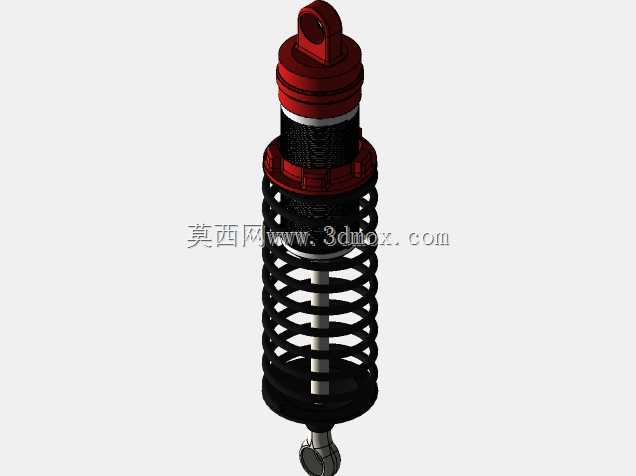

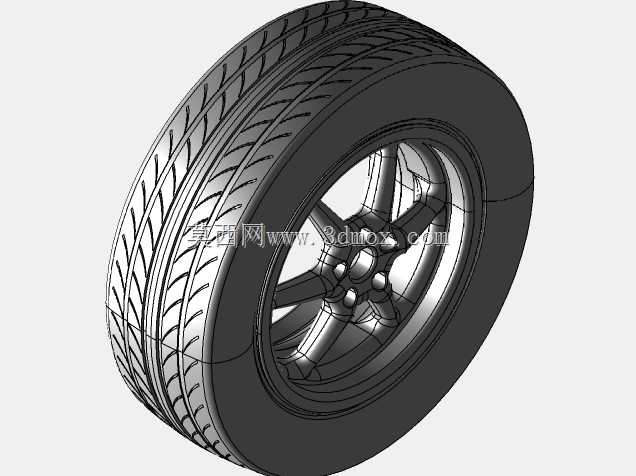

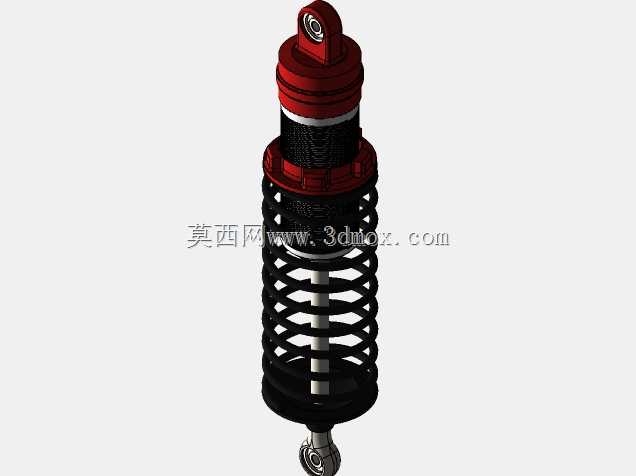

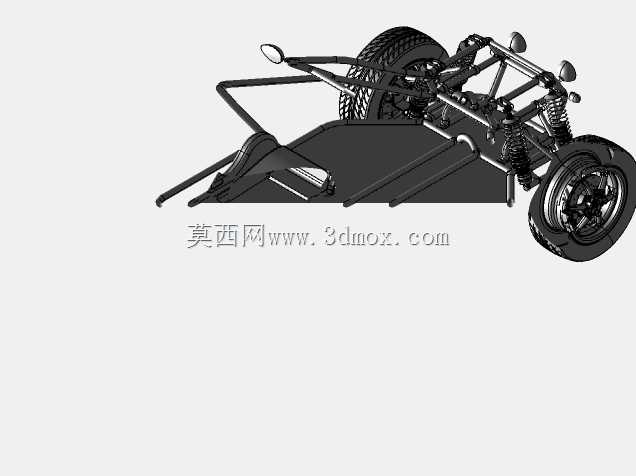

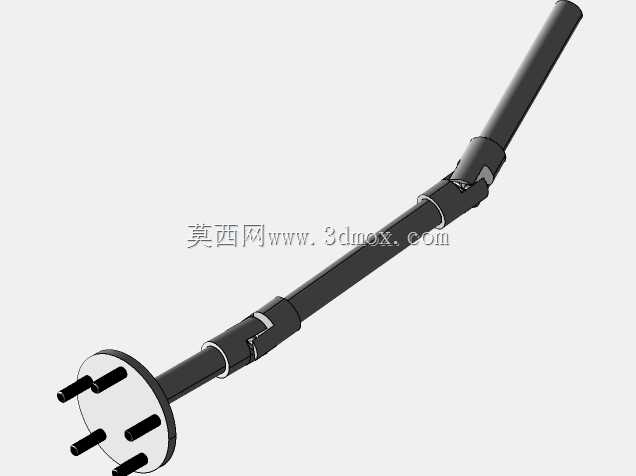

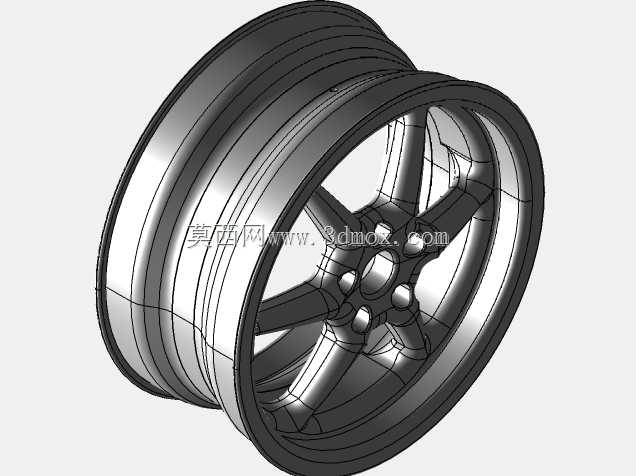

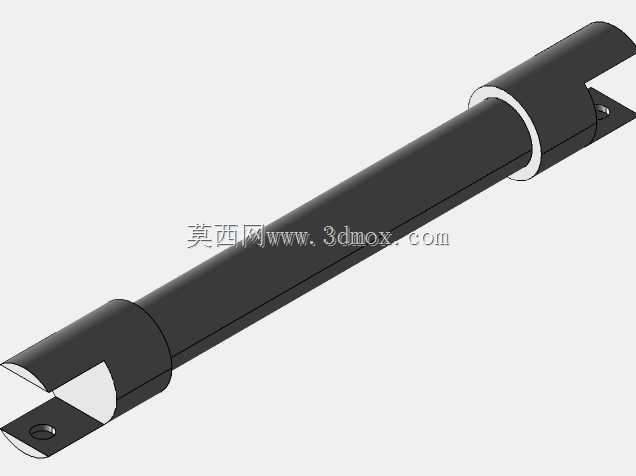

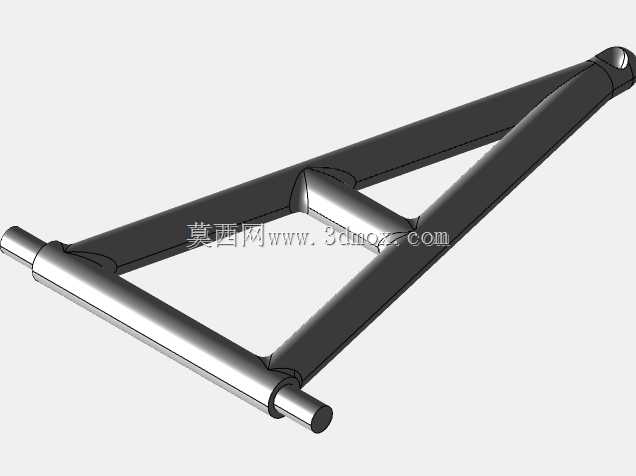

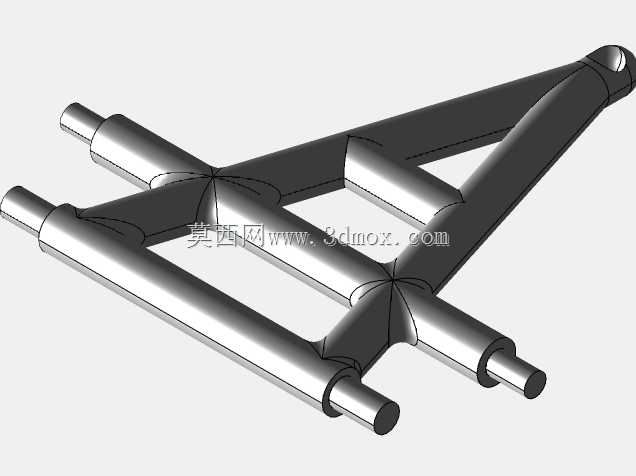

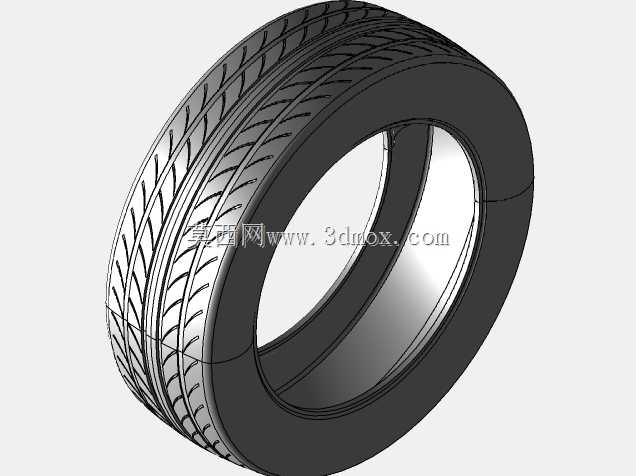

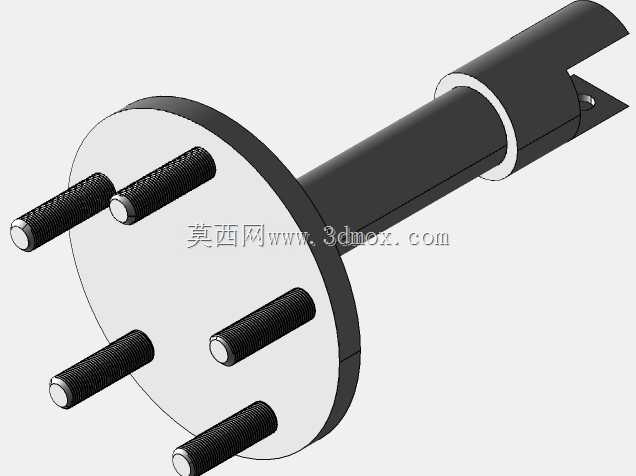

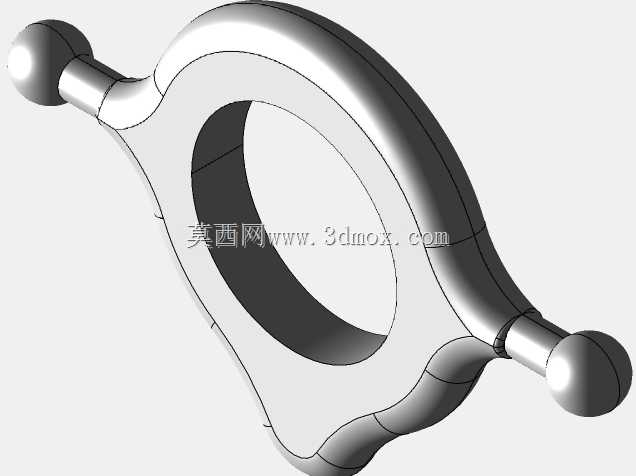

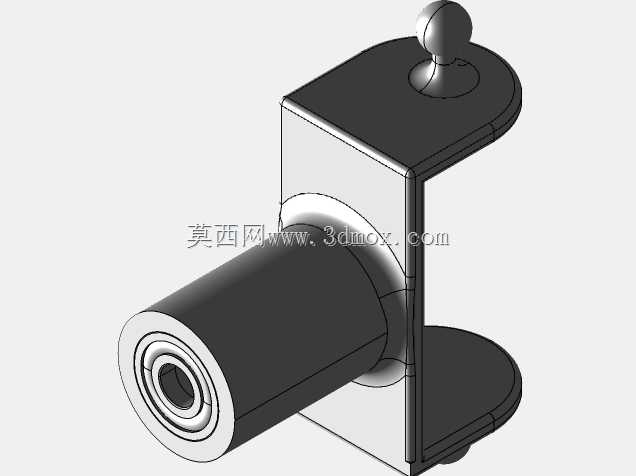

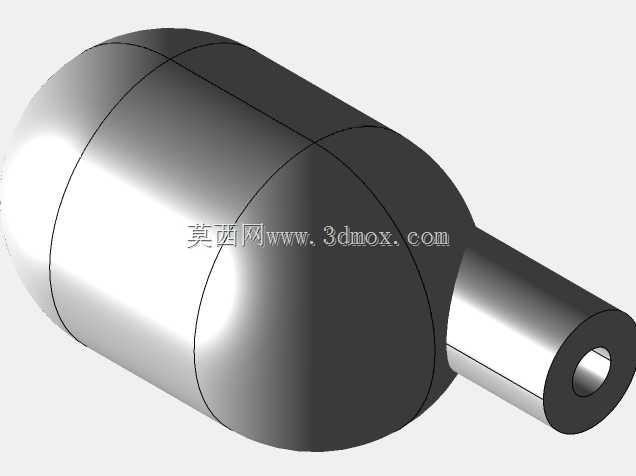

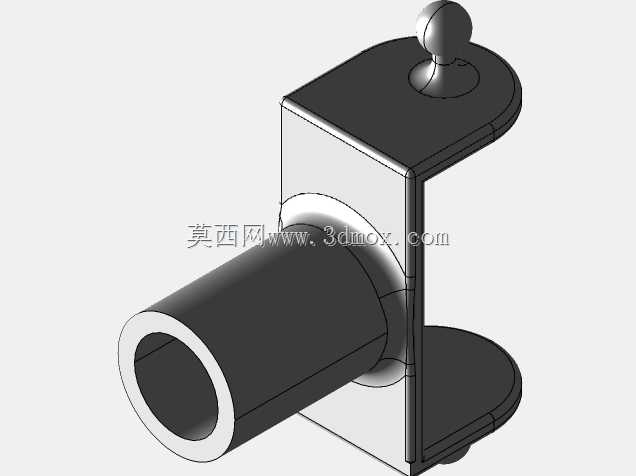

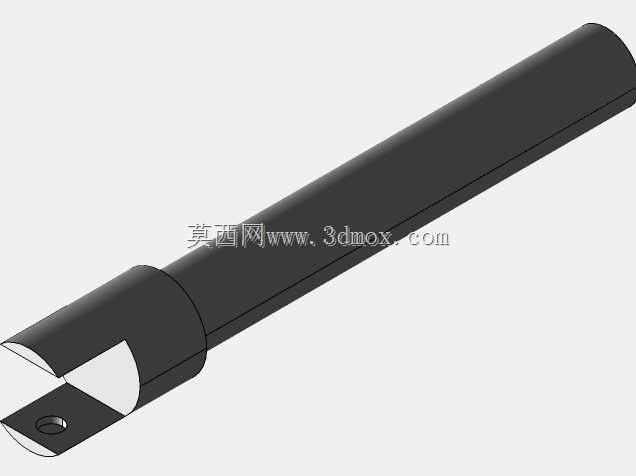

　　悬架系统的设计是这类车型的核心功能模块，前后均采用双叉臂式独立悬架结构，匹配长行程螺旋弹簧与筒式减震器，减震器安装点经过多轮位置校核，保证悬架在全行程压缩、拉伸过程中不会与车架、车轮、转向拉杆发生运动干涉，同时弹簧刚度与减震器阻尼的匹配偏向大冲击吸收特性，在车辆飞越落差、碾过碎石路面时能够有效过滤路面冲击，减少传递到车架与乘员的冲击力。车轮采用大尺寸越野轮胎搭配轻量化轮辋，轮距设定兼顾侧向稳定性与狭窄地形的通过能力，转向系统采用齿轮齿条式结构，转向拉杆的布置避开了悬架运动的干涉区域，保证大悬架行程下转向不会出现卡滞、轮速差异常的问题。

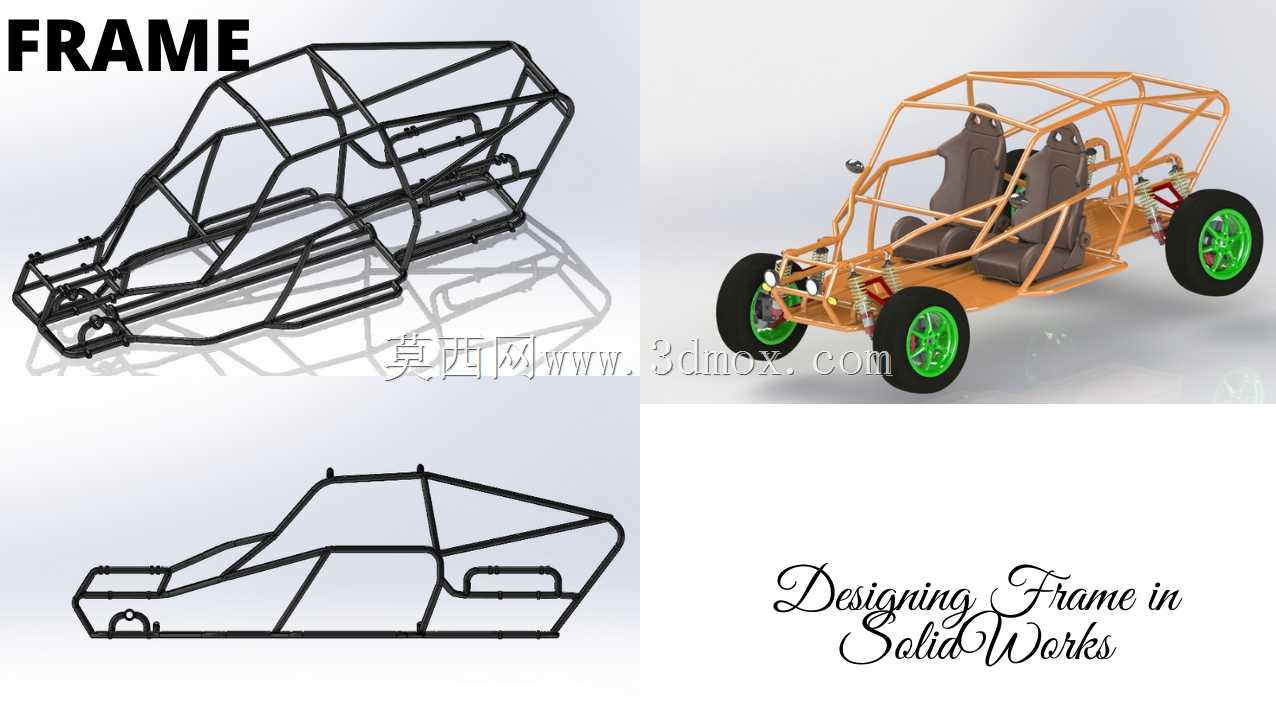

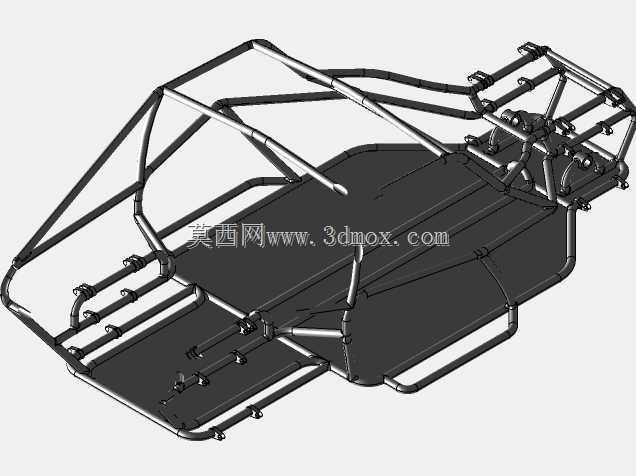

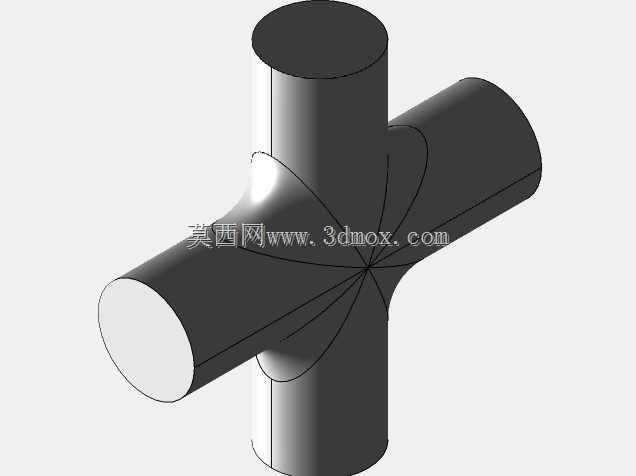

　　车架的管型选择与焊接节点设计经过受力校核，主承力梁采用更大管径的无缝钢管，承受动力总成、悬架传递的冲击载荷，辅助支撑管采用稍小管径的钢管构成三角稳定结构，避免管架出现应力集中的薄弱节点，所有管路、线束的布置路径均沿着车架管材走向预留固定点，避免越野过程中管线被飞石击打、被运动部件拉扯损坏。动力总成的安装位置设定在后轴前方区域，采用后置后驱的布局形式，进一步优化爬坡状态下的驱动轮附着力，安装支座采用焊接于车架的刚性支架，预留了动力总成的维护拆卸空间，同时匹配了散热系统的安装位置，保证低速大负荷越野状态下的散热效率。

　　整车外形尺寸的设定严格控制通过性相关参数，接近角、离去角、纵向通过角均远大于常规城市SUV车型，前后悬长度尽可能缩短，避免上下陡坡时车头、车尾磕碰地面，车架底部预留了防护板的安装点，可加装金属护板保护底部的油底壳、传动部件不被地面凸起的石块磕碰损坏。座舱区域除了座椅安装点，还预留了安全带安装点、操纵机构安装点，方向盘、踏板的位置符合常规越野驾驶的人机操作习惯，不需要额外调整坐姿即可完成所有驾驶操作，车架上部的管架结构除了防滚功能，还可预留外挂装备的安装点，用于固定备胎、工具、储物箱等越野随行装备。

　　在设计校核过程中，重点验证了悬架跳动极限下的轮胎与轮罩间隙、转向最大角度下的拉杆与悬架间隙、车架满载状态下的形变位移量，所有运动部件的安全间隙均预留足够余量，避免大载荷形变后出现部件干涉。制动系统的管路沿着车架布置，四轮均配备盘式制动结构，保证泥泞、涉水状态下的制动可靠性，整车没有多余的装饰性覆盖件，所有结构均服务于功能需求，外露的管架结构也方便日常使用过程中的检查与维护，出现局部管体变形、损坏时可直接切割更换对应管段，不需要整体更换车身结构，大幅降低了越野使用后的维护成本。
