钢管框架双座越野Buggy整车结构设计

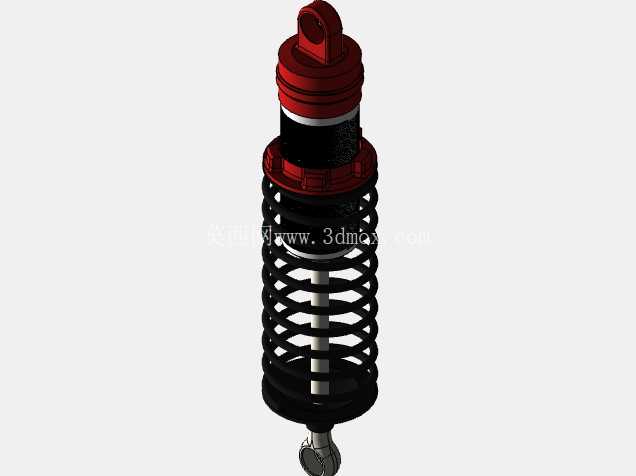

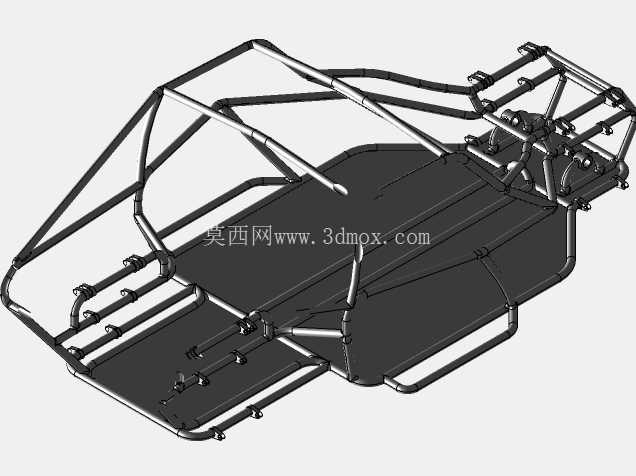

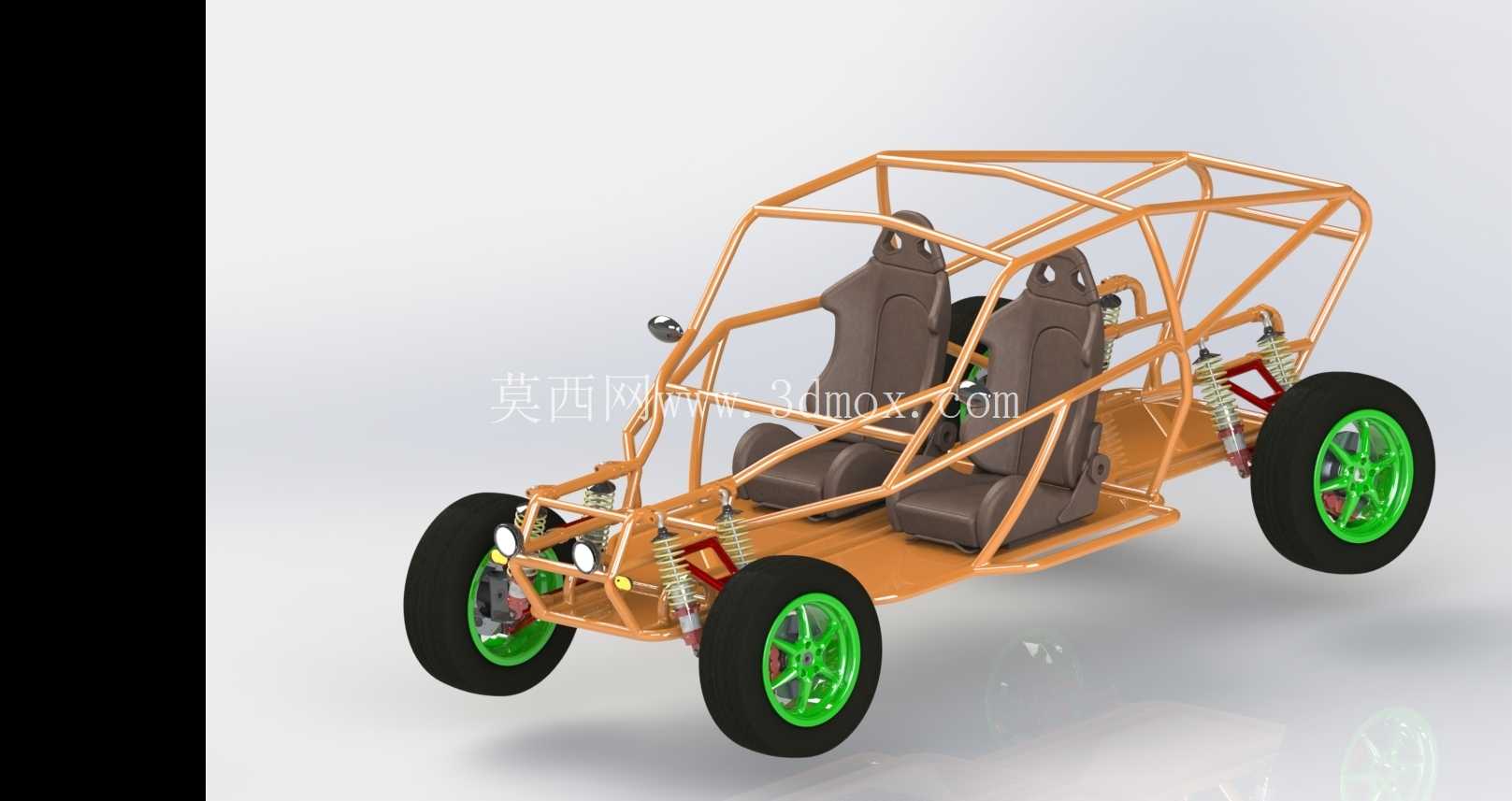

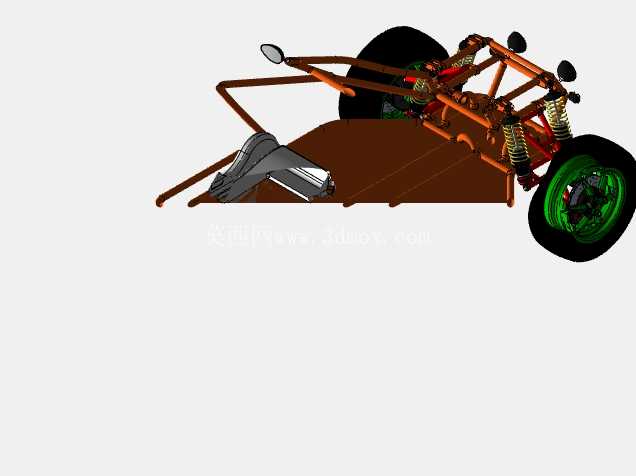

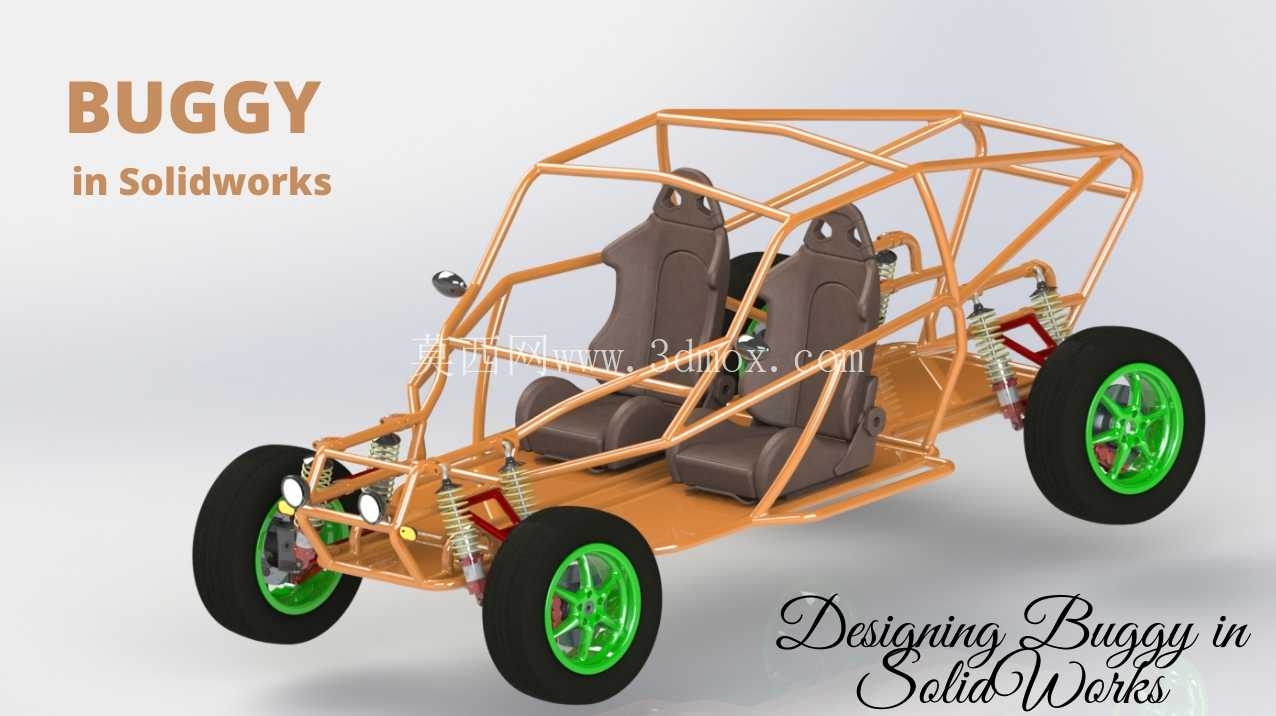

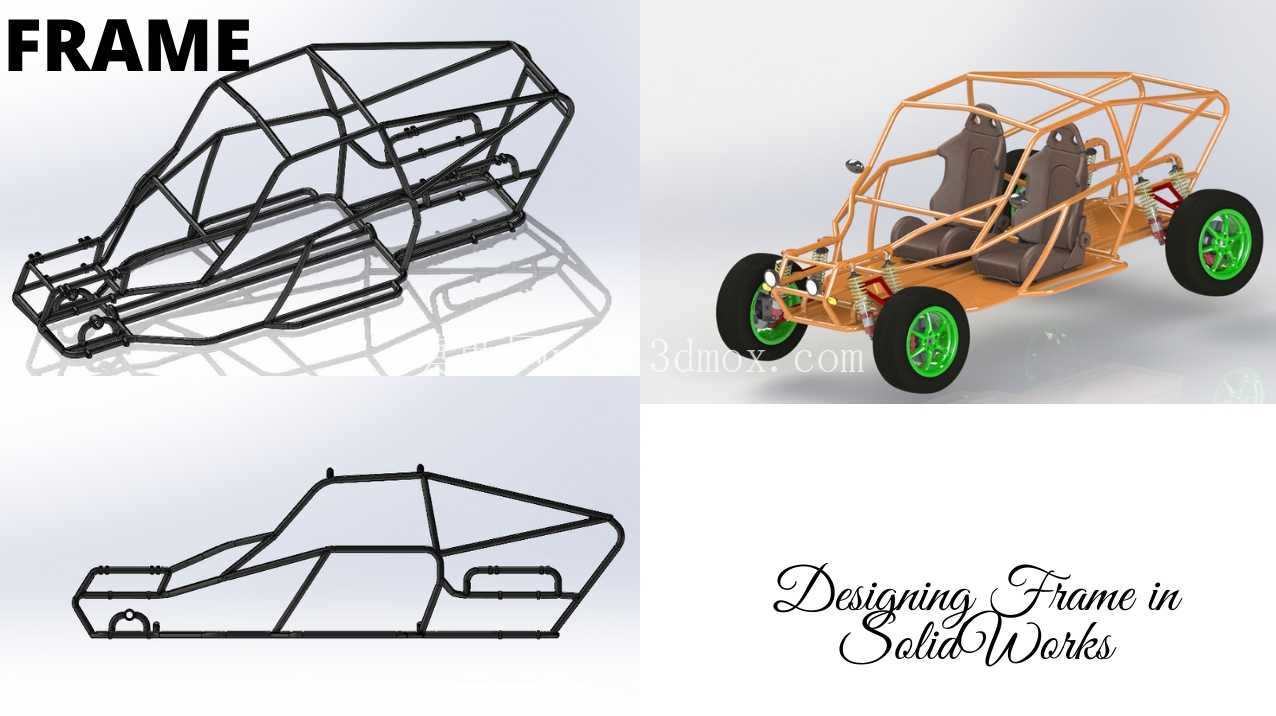

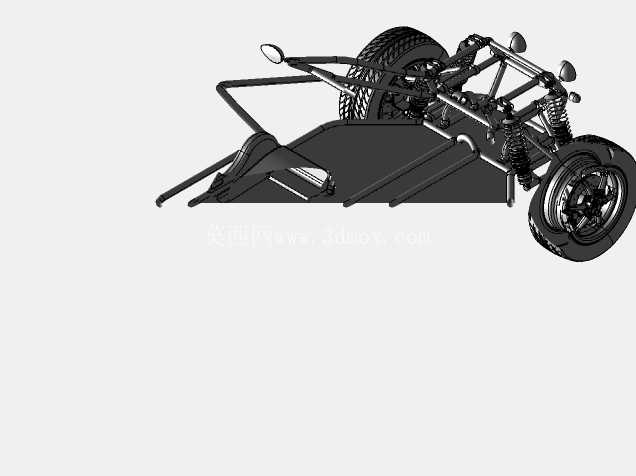

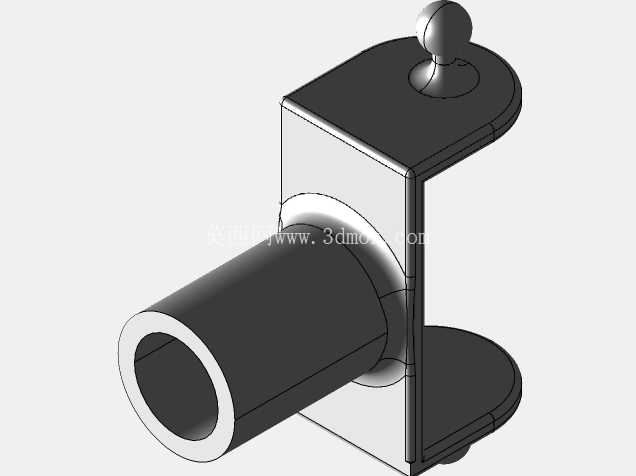

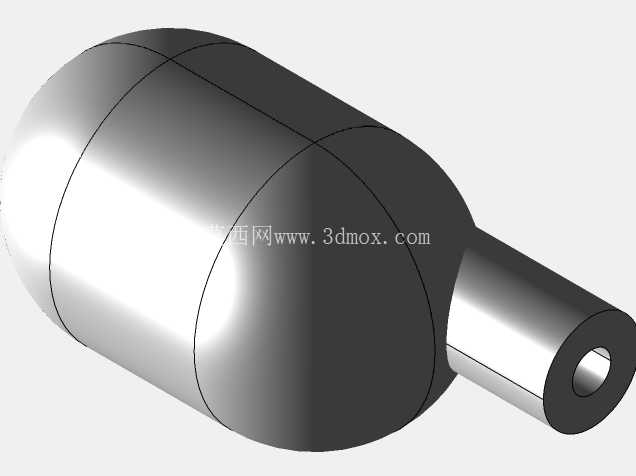

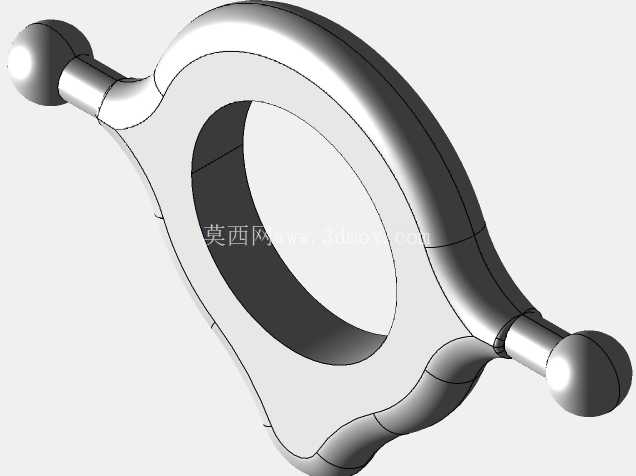

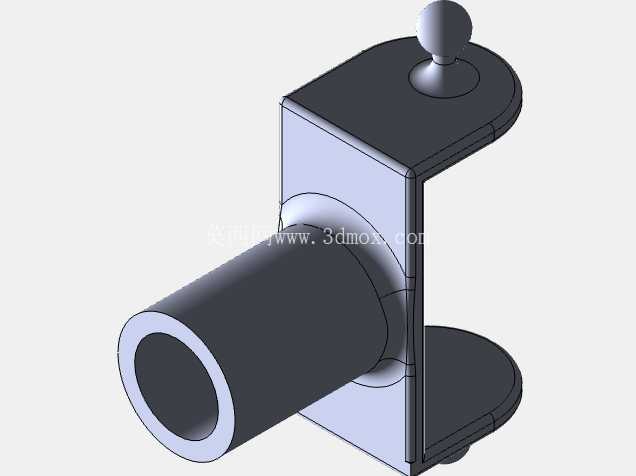

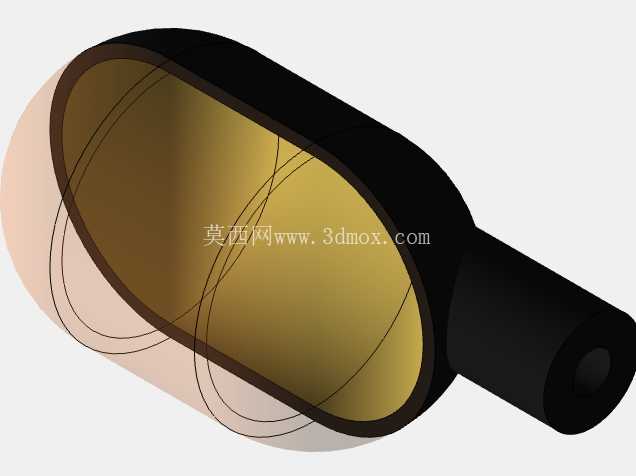

　　这款管架式双座越野载具的设计，核心围绕非铺装路面的高通过性需求展开，区别于量产乘用车的承载式车身思路，整车采用空间钢管桁架作为核心承载结构，所有动力、悬架、座椅、操控部件均直接挂载于管架之上，省去了量产车的冲压覆盖件内板、加强梁等冗余结构，在保证结构抗扭刚度的前提下最大化降低整备质量，适配沙漠穿越、林道穿越、场地越野等多类复杂非铺装场景的使用需求。从结构布局来看，整车采用前后双叉臂式独立悬架配置，螺旋弹簧与筒式减震器采用倾斜布置方式，上端直接固定于车架主环的斜向支撑管上，下端连接下摆臂的减震器安装座，这种布置方式可以在有限的车架空间内获得更长的减震器工作行程，同时避免减震器在车轮大跳动行程中出现运动干涉，搭配大颗粒越野轮胎与负值轮毂，能够在车轮大幅上下跳动时始终保证轮胎接地面与路面的贴合度，减少非铺装路面行驶时的轮胎悬空概率，提升抓地力表现。车架的管架排布完全围绕受力路径设计，主防滚环采用大管径无缝钢管弯制而成，位于两个座椅后方，向前延伸出前部管架结构，分别构成前部防撞结构、仪表安装位、前悬架安装塔座，向后延伸出后部支撑管连接后减震安装位与后防撞结构，侧向则通过多根斜向支撑管连接主环与侧边防撞梁，形成连续的三角形受力结构，在车辆发生翻滚、侧向撞击时能够将冲击力快速分散到整个车架结构上，避免局部应力集中导致的结构失效，同时侧边防撞梁的高度刚好与驾乘人员的肩部、躯干位置齐平，能够在侧向碰撞时为驾乘人员提供足够的生存空间。

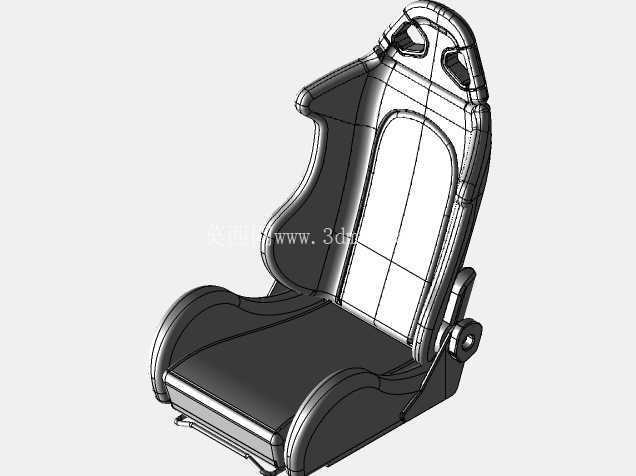

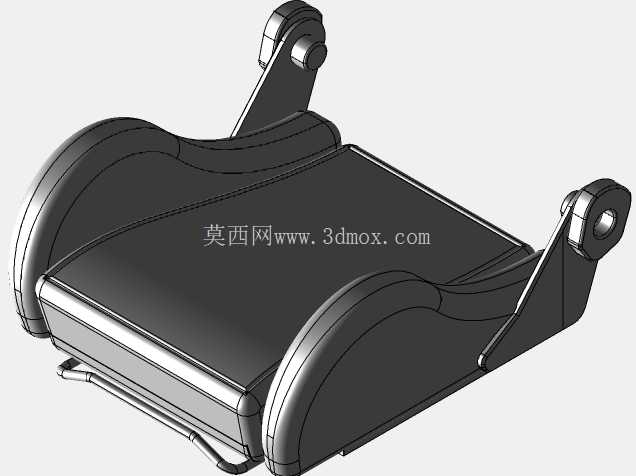

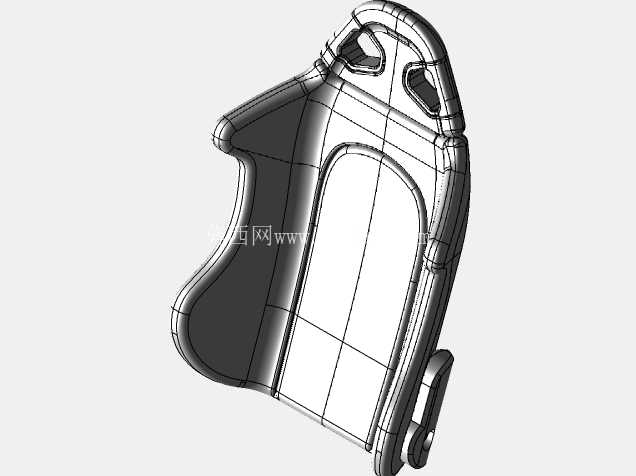

　　座舱部分采用双座并排布局，两个一体式桶型座椅直接固定于车架中部的横向安装管上，座椅位置相较于普通家用车更靠后，使得整车前后轴荷分配更趋近于50:50，减少越野爬坡时的车头抬头趋势，同时座椅采用高侧向支撑的造型设计，能够在车辆大角度侧倾、连续颠簸时为驾乘人员提供足够的侧向包裹，避免身体大幅晃动影响操控。转向系统采用齿轮齿条式转向结构，转向机固定于前部车架的横向安装梁上，转向柱带有一定的倾斜角度，适配管架车的坐姿设定，踏板组则布置于座舱前部的底板安装位，预留了足够的脚部操作空间，同时前部车架预留了动力总成的安装空间，可以适配后置后驱的动力布局，将动力单元布置于座椅后方的车架空腔内，进一步优化轴荷分配，避免前部重量过大导致的转向不足问题。

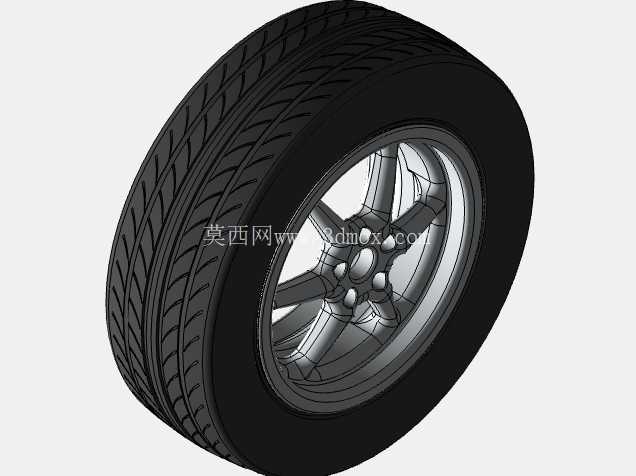

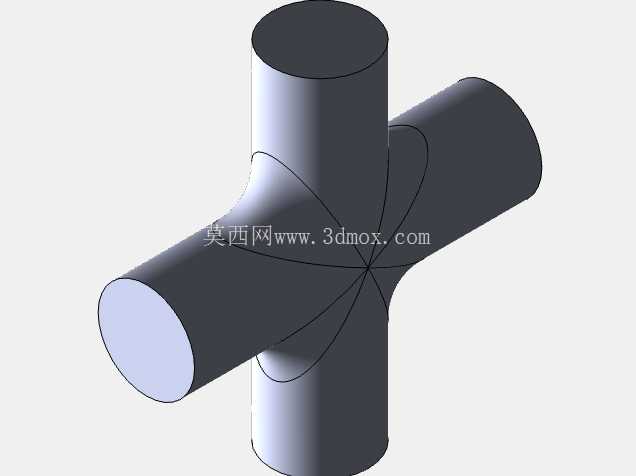

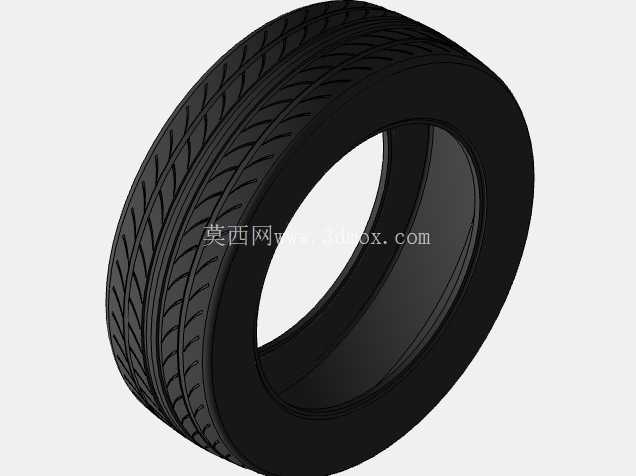

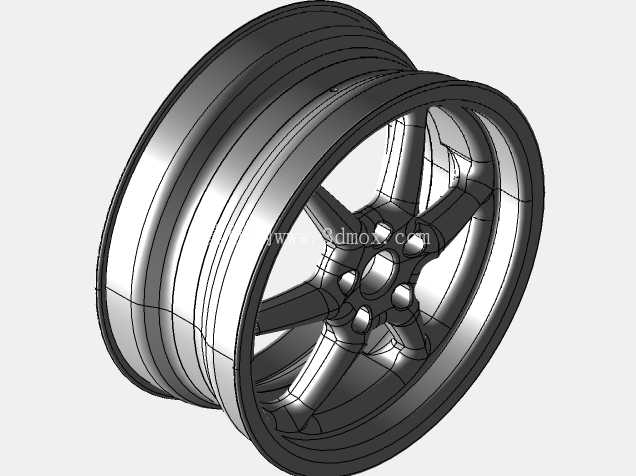

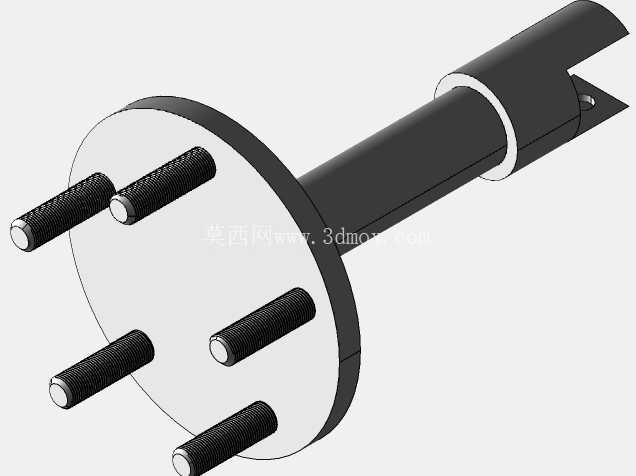

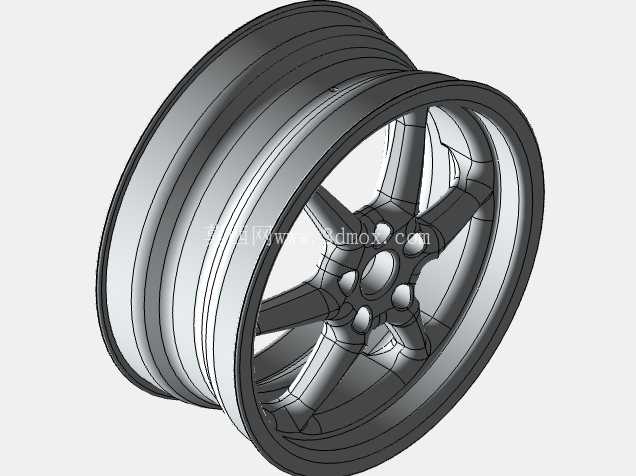

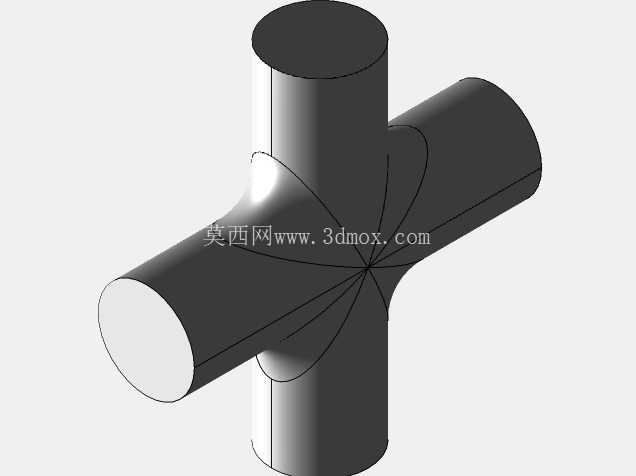

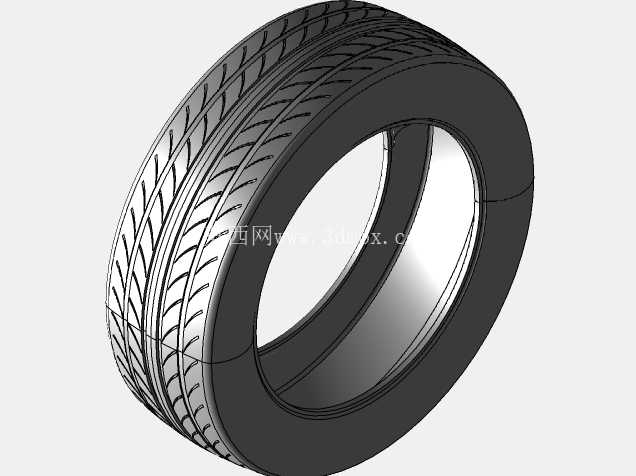

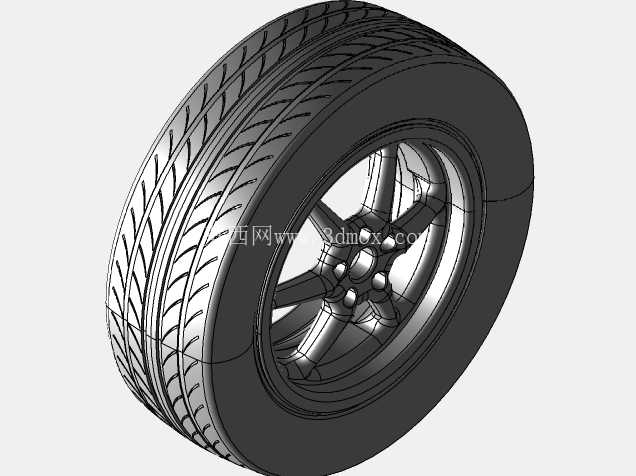

　　车轮部分采用大尺寸越野轮胎搭配轻量化轮毂，轮毂的安装节圆、偏距参数完全匹配悬架羊角的安装接口，轮距设定充分考虑了整车侧倾稳定性，较宽的轮距能够提升车辆在侧坡行驶时的稳定性，减少侧翻风险，同时轮拱位置完全由管架结构自然留出，没有额外的轮拱覆盖件，能够避免大行程悬架跳动时轮胎与车身覆盖件发生剐蹭，也方便越野过程中快速清理轮胎、悬架上附着的泥沙。从安装边界来看，整车的车架外轮廓尺寸充分考虑了运输与场地使用需求，宽度控制在常规拖车的装载宽度范围内，车架前部预留了拖车钩安装位，后部预留了牵引结构安装点，方便车辆故障时的拖拽救援，同时车架上的所有钢管连接节点均采用相贯线切割后焊接的方式处理，保证焊缝长度与连接强度，所有安装孔位均预留了通用的螺栓连接接口，方便后续部件的更换与维护，不需要对主车架进行二次切割修改。

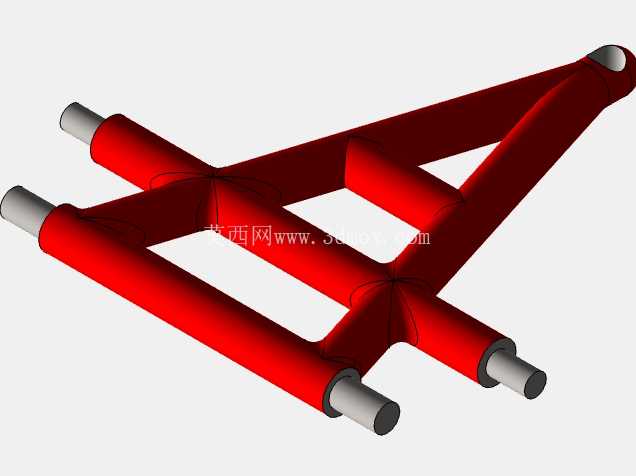

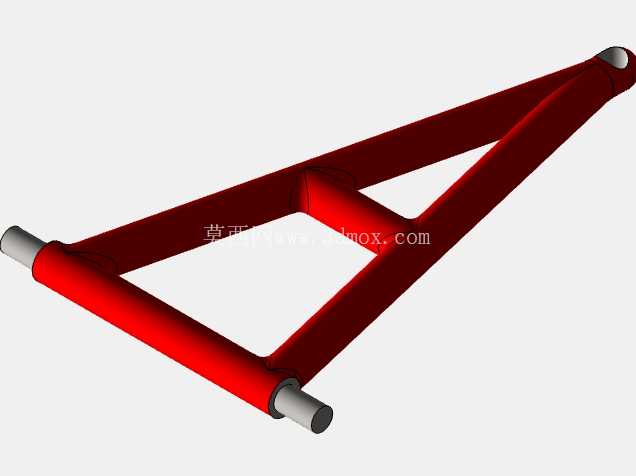

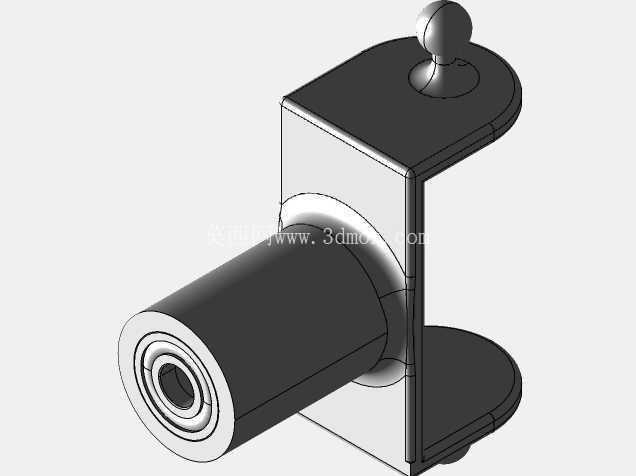

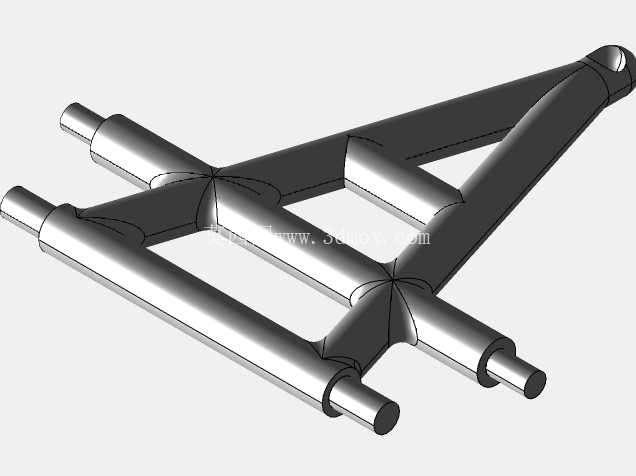

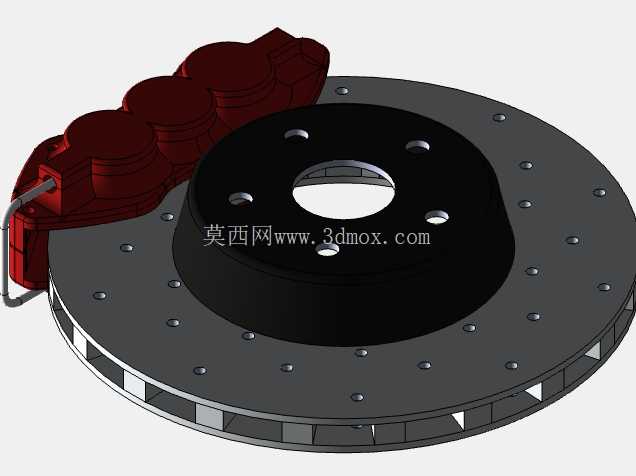

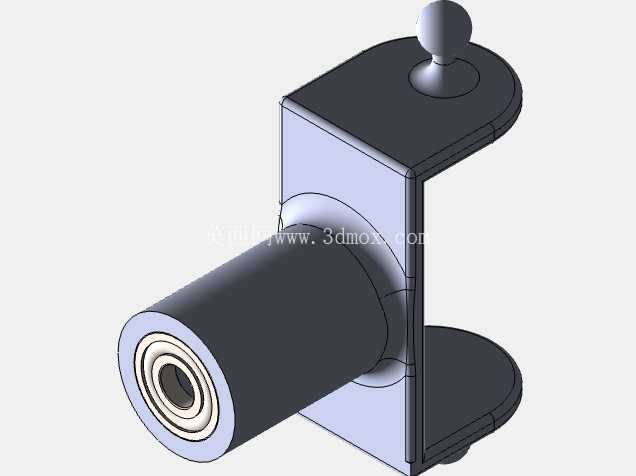

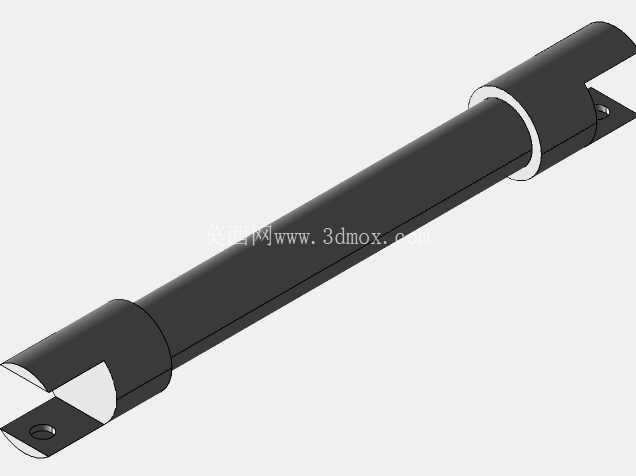

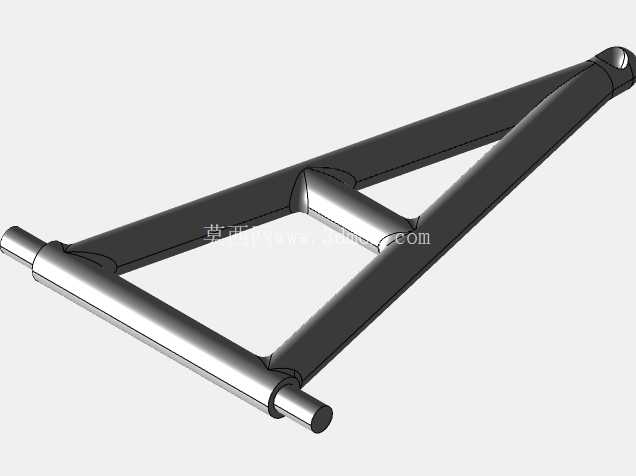

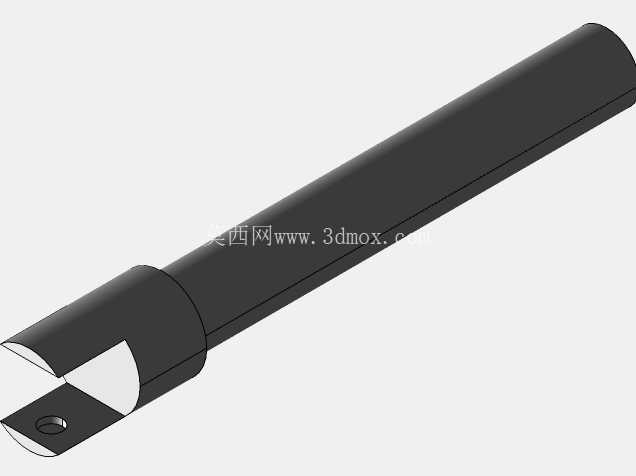

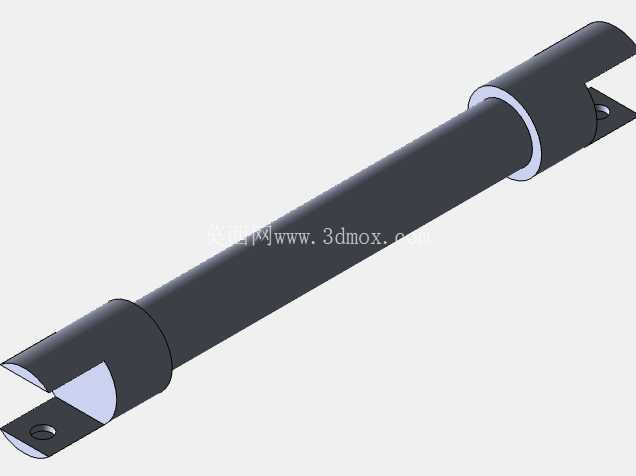

　　悬架的摆臂采用钢管焊接结构，摆臂的铰接点均配置了橡胶衬套，能够过滤路面传递的细碎振动，同时减少硬连接带来的车架异响，转向拉杆的长度与摆臂长度经过运动学匹配，在车轮上下跳动时能够尽量减少前束值的变化，保证直线行驶的稳定性，减少轮胎异常磨损。制动系统的安装位直接集成在羊角结构上，预留了制动卡钳与刹车盘的安装接口，能够适配多活塞制动卡钳的安装需求，满足越野场景下频繁制动的散热与制动力需求。整车的管线布置空间均在管架结构上预留了固定点，刹车油管、燃油管、线束均可以沿着车架钢管排布，通过管卡固定，避免越野过程中管线被飞石击打、或者与运动部件发生摩擦导致的破损。
