四旋翼航拍无人机整机结构设计方案

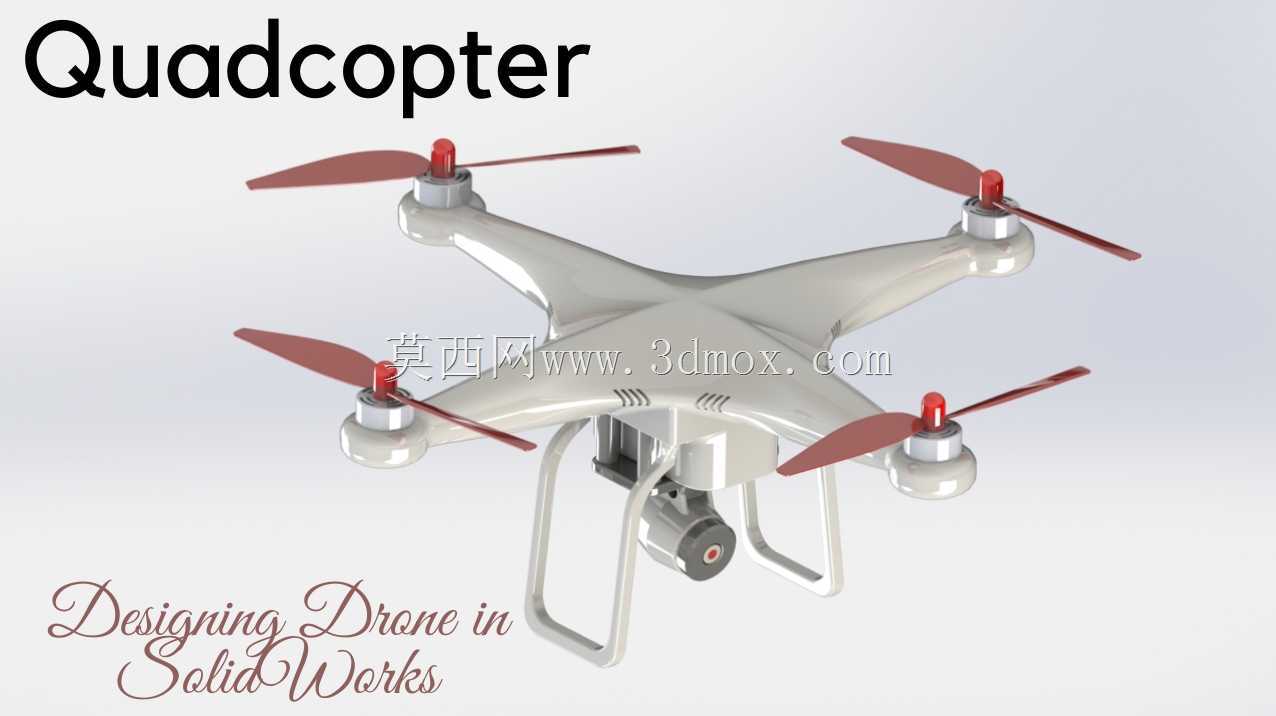

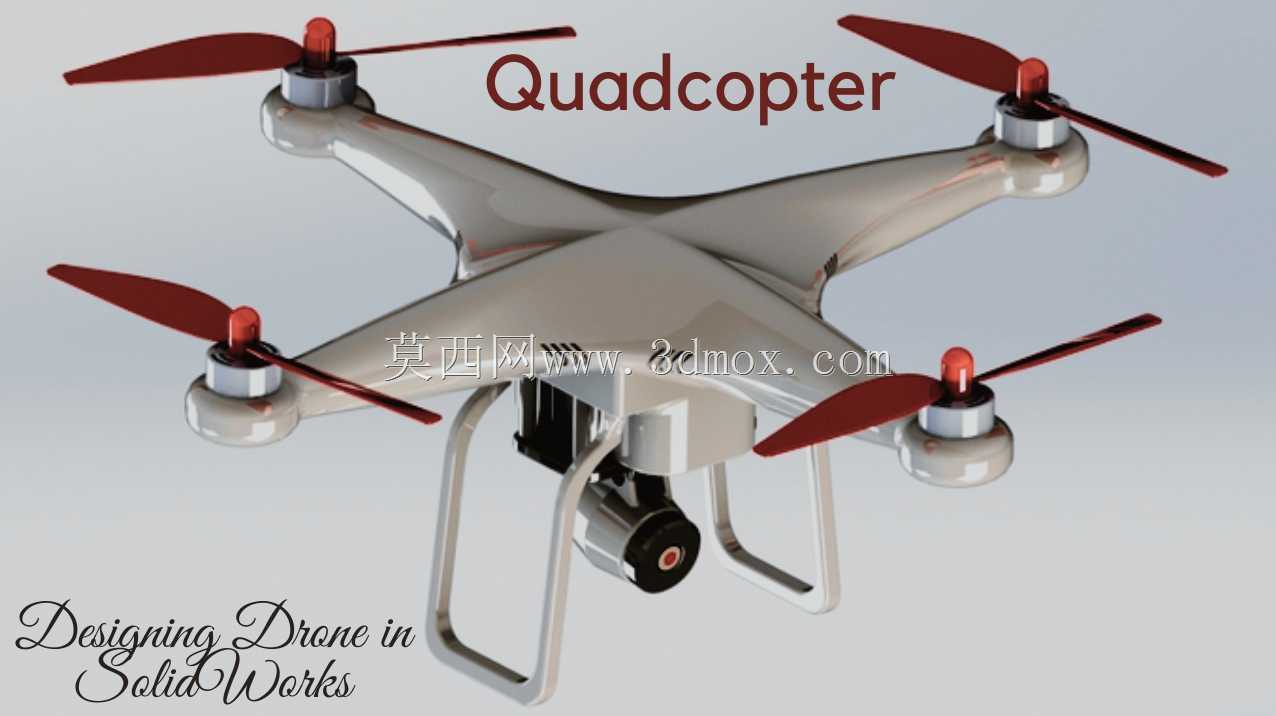

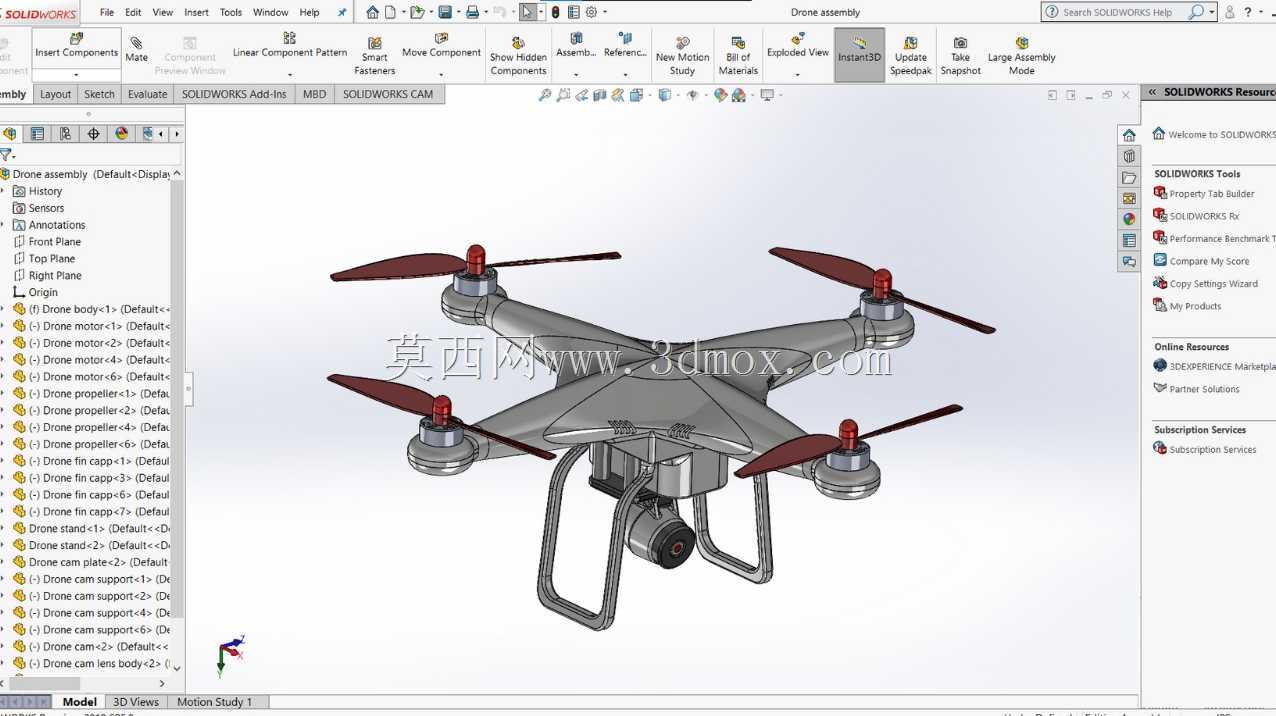

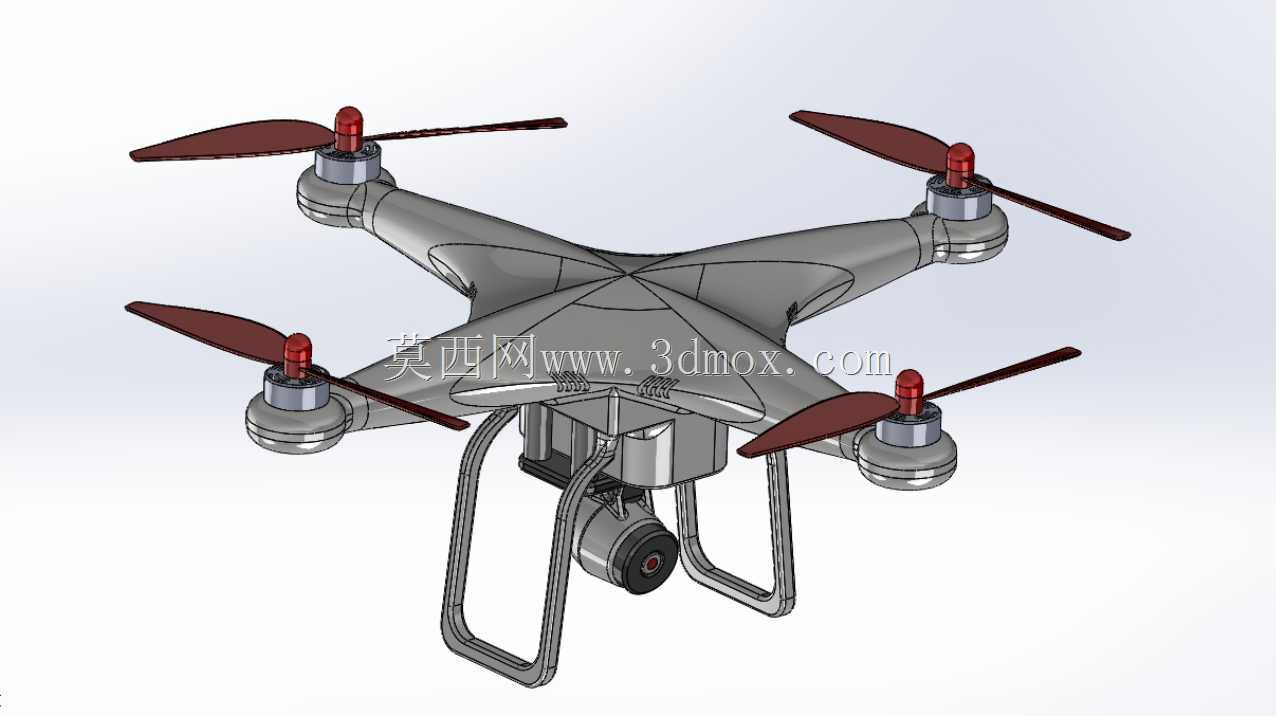

　　这款四旋翼飞行器的结构设计围绕低空航拍作业场景展开，可适配民用航拍、场地测绘、小型巡检等多类低空作业需求，整机采用X型旋翼布局，四个旋翼支臂从中心主机身呈等角度向外延伸，支臂末端预留电机安装位，可适配常规22系列无刷电机的安装孔位，安装面做了下沉式定位设计，能保证电机输出轴与支臂平面垂直，避免旋翼转动时产生偏摆力矩影响飞行稳定性。机身主体采用上下壳体扣合的结构形式，中心腔体预留了飞控板、电池、电调的安装空间，腔体内部设置了多组定位筋位，可直接卡装标准尺寸的飞控模块与锂电池组，无需额外设计固定支架，减少整机装配工序。起落架采用U型一体式结构，通过快拆卡扣与机身下部连接，起落架支腿高度预留了足够的云台安装空间，

　　可挂载单轴或两轴小型航拍云台，支腿底部做了圆弧过渡处理，降落时能分散接触冲击力，避免硬着陆对机身内部电子元件造成震动损伤。旋翼采用两叶式快拆结构，桨叶根部设置了卡扣式安装座，可直接与电机输出轴的定位凸台配合，无需额外螺丝固定，方便外场作业时快速更换受损桨叶。设计过程中优先考虑了整机的重心配平，四个旋翼支臂的长度、重量完全对称，电池安装位设置在机身中心正下方，挂载云台后整机重心落在旋翼升力中心的垂直轴线上，可降低飞控系统的姿态修正负荷，提升飞行时的悬停稳定性。机身壳体边缘做了圆角过渡处理，既可以降低飞行时的空气阻力，也能避免尖锐边角在搬运、作业过程中造成磕碰损伤。支臂与主机身的连接部位做了加厚处理，内部设置了三角形加强筋，

　　可抵消旋翼高速转动时传递到机身的震动，同时提升支臂的结构强度，避免飞行过程中支臂产生形变影响旋翼平面的水平度。整机的安装边界充分考虑了常规收纳需求，旋翼支臂可采用折叠式结构设计（本方案预留了折叠转轴的安装位），折叠后整机横向尺寸可缩减至原尺寸的60%，能放入常规尺寸的航拍设备收纳箱中，方便外场作业携带。电路走线全部隐藏在支臂与机身的内部空腔中，机身壳体上预留了对应电调接口的过线孔，走线完成后可通过橡胶塞封堵过线孔，避免雨水、灰尘进入机身内部，提升设备在复杂户外环境下的适应能力。桨叶的翼型采用常规低速高升力翼型，在保证升力系数的同时降低转动噪音，适配低空作业时的静音需求，四个旋翼的转动方向采用两两反向的设置，

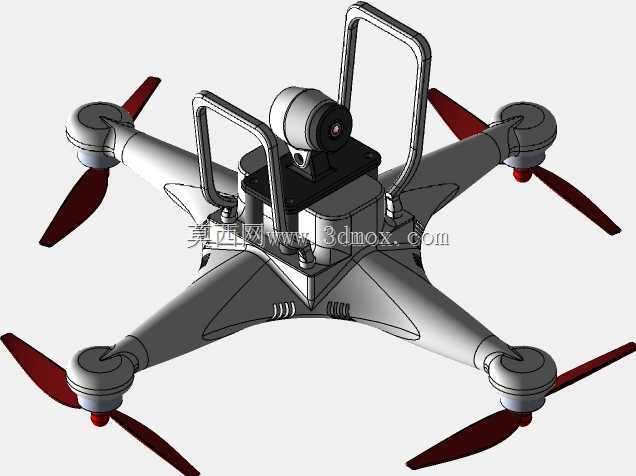

　　可抵消旋翼转动产生的反扭矩，无需额外设置尾桨结构，简化整机结构复杂度。机身下部的云台安装位设置了减震球连接点，可通过四个硅胶减震球连接云台挂架，过滤旋翼转动产生的高频震动，保证航拍画面的清晰度。整机结构的受力路径经过优化，旋翼产生的升力通过支臂直接传递到中心机身的主承力框架，再通过主承力框架传递到起落架与挂载设备，避免非承力部件承受额外载荷，提升整机的结构使用寿命。
