法兰安装立式三相异步电机结构设计

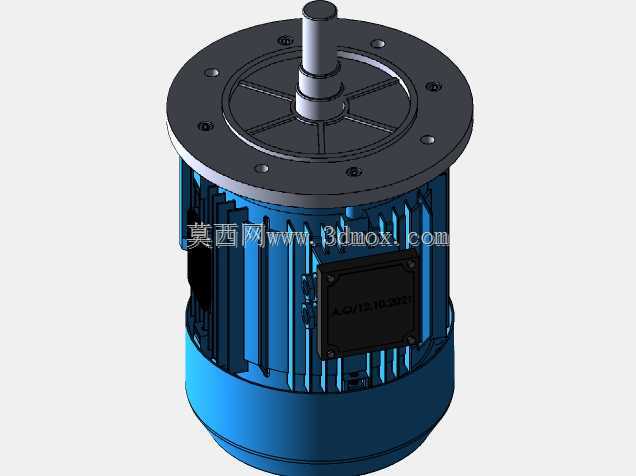

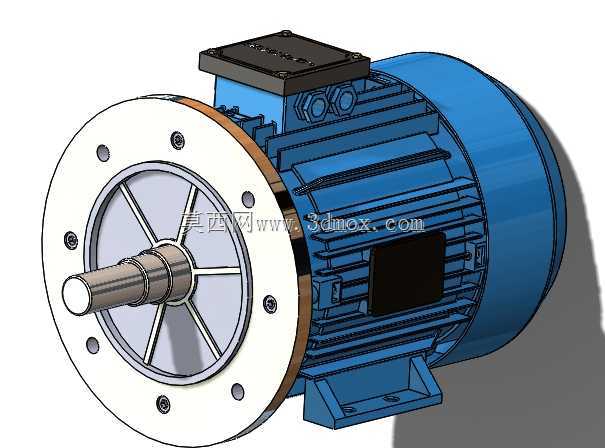

　　做设备结构选型的时候，法兰安装式异步电机是很多传动场景绕不开的核心动力件，这类电机的三维建模精度直接影响后续整机装配的干涉校验结果，很多新手工程师在搭建设备总装时，容易忽略电机安装面的配合公差、轴伸长度的边界尺寸，导致后续加工出来的安装座出现配合错位、联轴器顶死的问题。这款立式法兰安装的异步电机，采用B5法兰安装形式，前端法兰的止口尺寸是安装定位的核心基准，建模时严格按照通用工业安装规范还原了止口的配合公差带，法兰盘上的安装孔采用圆周均布设计，孔位的位置度公差完全匹配常规减速机、泵体的对接安装要求，不需要二次调整孔位就能直接完成对接装配。从实际应用场景来看，这类电机广泛覆盖轻工输送线、小型泵组驱动、机床辅助传动、

　　食品包装设备的动力输出环节，不同功率段的电机对应不同的中心高尺寸，这款模型还原的是中小功率段的通用机型，机座的散热筋采用轴向平行排布结构，建模时没有简化散热筋的细节，因为在做设备热仿真分析时，散热筋的排布密度、凸起高度直接影响电机外壳的散热面积计算，要是随意简化这部分结构，后续热仿真的结果偏差会超过15%，完全失去仿真参考价值。电机顶部的接线盒结构做了完整还原，接线盒的安装面预留了密封槽结构，对应实际产品中的橡胶密封圈安装位置，在做户外设备选型时，这个密封结构的尺寸直接决定了电机的防护等级能否达到使用要求，很多做户外输送设备的工程师，之前就遇到过建模时漏掉接线盒密封槽，导致选型时误判防护等级，设备投用后出现接线盒进水烧绕组的问题。

　　输出轴部分还原了轴伸端的键槽结构，键槽的宽度、深度以及距离轴端面的尺寸都严格按照传动配合要求设计，在搭配联轴器、带轮做传动连接时，不需要额外调整轴的尺寸就能直接完成配合，轴伸端的台阶结构也做了精准还原，这个台阶是用来给轴承内圈做轴向定位的，要是建模时忽略这个台阶的尺寸，后续做转子部分的装配仿真时，会出现轴承定位错位，转子轴向窜动量超标的问题。机座底部的安装脚是可选安装结构，这款B5法兰安装的电机既可以通过前端法兰完成立式安装，也可以通过底部的安装脚完成卧式固定，建模时保留了底脚的安装孔位，孔距尺寸匹配同机座号B3安装形式的标准尺寸，方便工程师在做不同安装形式的设备布局时直接调用，不需要重新调整安装孔的位置。

　　端盖部分的法兰连接螺栓孔做了圆周均布处理，螺栓的沉孔深度也做了还原，在做装配干涉检查时，可以直接校验螺栓安装后是否会和周边的设备结构产生碰撞，很多工程师在做紧凑结构设计时，往往会忽略螺栓头的突出高度，导致实际装配时螺栓和旁边的管线、支架产生干涉，不得不临时修改结构，耽误项目进度。从设计思路上来说，这款电机的建模完全遵循从内到外的装配逻辑，先搭建定子、转子的核心结构基准，再依次完成机座、端盖、法兰、接线盒的结构匹配，所有配合面的尺寸都按照通用工业标准设定，没有做非标的自定义尺寸，保证模型可以直接适配绝大多数常规工业场景的选型调用。在安装边界方面，前端法兰的突出厚度、轴伸的有效长度、接线盒的顶部突出高度、底脚的安装面高度都做了精准标注，工程师在做设备布局时，可以直接提取这些尺寸做空间预留，不需要再额外查找样本核对尺寸，尤其是在做紧凑式设备设计时，这些边界尺寸直接决定了整机的外形尺寸能否满足安装空间要求，比如在小型自动化设备的内部布局中，电机接线盒的朝向、顶部突出高度往往是影响设备内部空间利用率的关键因素，模型中接线盒可以根据安装需求调整旋转角度，方便工程师模拟不同接线方向的空间占用情况。另外，电机尾部的风罩、散热风叶结构也做了完整还原，风罩的通风孔排布、风叶的角度都和实际产品一致，在做设备气流组织仿真时，这部分结构会影响电机周边的空气流动方向，要是简化掉风叶和风罩，就无法准确模拟电机运行时的散热气流路径，容易出现设备内部局部积热的问题。
