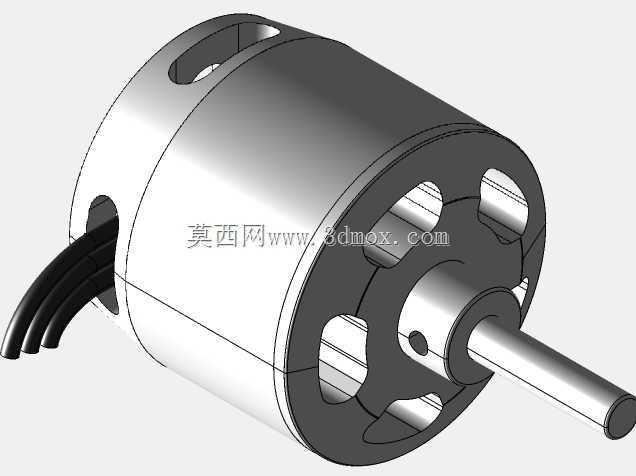

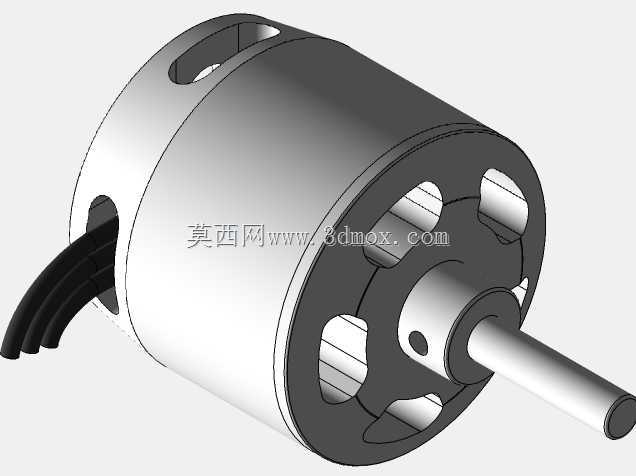

航模动力用外转子无刷电机三维结构

　　做航模动力系统选型和结构设计的工程师，对这类外转子无刷电机的结构边界不会陌生，这个模型还原的是固定翼、多旋翼航模常用的动力输出部件，在实际装机场景里，这类电机直接承担螺旋桨的驱动输出，相比同尺寸内转子电机，外转子结构的扭矩输出特性更适配螺旋桨的低转速大负载工况，不需要额外搭配大减速比的减速组就能直接驱动合适尺寸的螺旋桨，能有效降低动力系统的整体重量，这对航模类对重量敏感的设备来说是核心的选型优势。

　　从结构设计思路来看，这个电机采用经典的外转子无刷布局，定子绕组固定在中心基座上，带永磁体的转子外壳直接套在定子外侧，输出轴和转子外壳刚性连接，转子外壳上预留的镂空槽一方面是为了降低转子自身的转动惯量，提升油门响应速度，另一方面是在电机高转速运转时形成空气对流，带走定子绕组工作产生的热量，避免长时间大负载下绕组过热退磁。出线端从电机基座侧方引出三根动力线，对应无刷电机的三相绕组，接线时需要匹配电调的相序，部分场景下如果转向不对，调换任意两根线的接线顺序就能改变输出转向，不需要额外改动机械结构。

　　从安装边界来看，这个电机的主体外径35mm，轴向总长度42mm，输出轴直径5mm，安装孔位采用跨距16mm/19mm的双规格支柱尺寸，适配市面上绝大多数固定翼电机座、多旋翼机臂的安装孔位，装机时不需要额外做转接件就能直接固定。输出轴的长度足够安装常规的航模螺旋桨，搭配桨垫和锁紧螺母就能完成螺旋桨的固定，轴伸端的台阶结构可以对螺旋桨做轴向定位，避免高速运转时螺旋桨出现轴向窜动。

　　实际使用场景里，这类电机适配2-4S锂聚合物电池供电，对应电压区间7.4V到14.8V，KV值1000的参数意味着每提升1V供电电压，电机空载转速提升1000转，搭配对应尺寸的螺旋桨时，最大持续电流可以到38A，最大输出功率665W，整机带出线和连接器的重量控制在130g，最大推力可以达到1260g，这个推重比参数足够支撑1kg左右的固定翼航模完成特技飞行动作，或者搭配多旋翼机架完成航拍、作业类飞行任务。绕组的直流电阻0.031欧姆，空载电流2.4mA，这个参数水平意味着电机自身的铜损和空载损耗控制在合理区间，长时间悬停或者平飞时的发热表现稳定，不会因为损耗过大导致效率偏低，缩短航模的续航时间。

　　建模的时候这类电机需要重点关注几个配合尺寸：首先是转子和定子之间的气隙，气隙太小容易在转子高速旋转时出现扫膛，直接烧坏绕组，气隙太大会降低磁钢的磁通利用率，拉低电机的整体效率；其次是输出轴和转子端盖的同轴度，要是同轴度偏差太大，高转速时会出现明显的振动，不仅会带来额外的功率损耗，还会导致机架共振，影响飞控的传感器采样精度，严重时甚至会导致空中射桨的安全问题；另外安装孔的位置度也需要严格控制，要是孔位偏差超过0.2mm，装机时就会出现螺丝无法对齐的问题，强行拧螺丝会导致电机基座受力变形，进一步影响转子的转动同轴度。

　　这类电机除了航模场景，也可以用在小型电动工具、桌面级小型传动设备、智能移动机器人的驱动单元上，只要负载的扭矩需求和转速区间匹配，都可以通过调整安装座的结构来适配，建模时还原的出线位置、安装孔位、轴伸尺寸，都可以直接作为结构设计时的干涉检查参考，不需要再手动测量实物尺寸，能大幅缩短动力系统选型和结构适配的设计周期。做装配仿真的时候，还可以把这个电机模型导入整机装配体，检查电机和电调、机架、螺旋桨之间的装配间隙，避免出现结构干涉，比如检查电机出线会不会和机臂上的走线槽冲突，螺旋桨旋转时会不会打到机架的其他部件，这些细节在设计阶段通过三维模型提前排查，能有效减少后期打样验证时的改模次数。
