剪叉式液压升降作业工作台结构设计

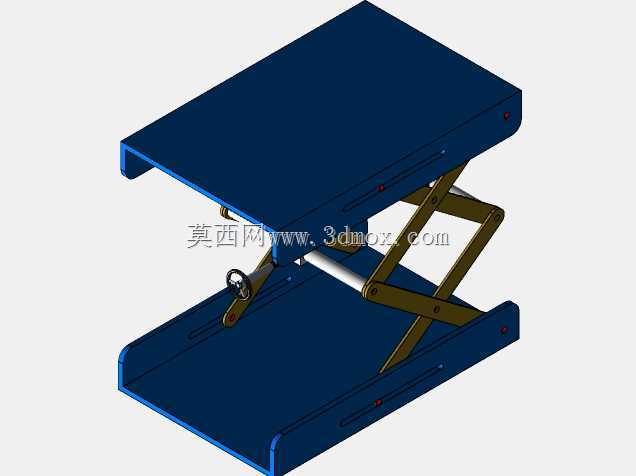

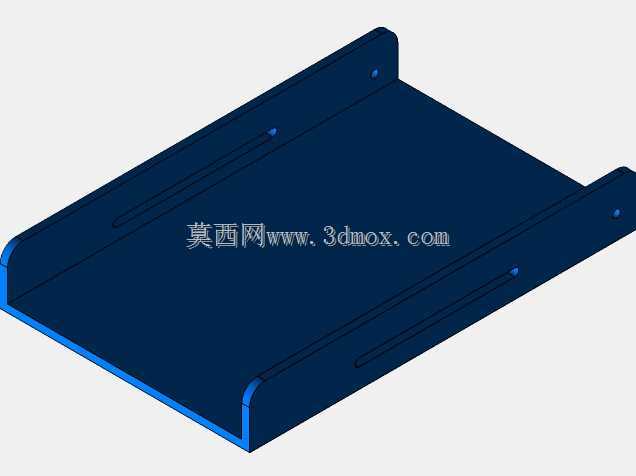

　　在车间工位物料转运、轻型设备检修、流水线工位高度适配这类场景里，剪叉式升降结构是应用频次极高的支撑调节方案，不同于导轨式升降的大行程垂直导向需求，剪叉结构依靠交叉臂的铰接转动实现高度变化，收拢状态下整体厚度小，占用安装空间紧凑，不需要额外预留垂直方向的导向立柱安装位，很适合嵌入到现有工作台面、输送线接驳位或者小型工装夹具的底部做高度调节使用。这套剪叉升降结构的上下两层台面均采用带折边的钣金结构设计，折边结构一方面提升了薄钣金台面的整体抗弯刚度，避免承重时台面中部出现下挠变形，另一方面折边形成的围边可以对剪叉臂的收拢行程做机械限位，防止剪叉臂收拢过度超出台面边界造成结构卡滞。上下台面的内侧预留了剪叉臂端部的滑动轨道槽，

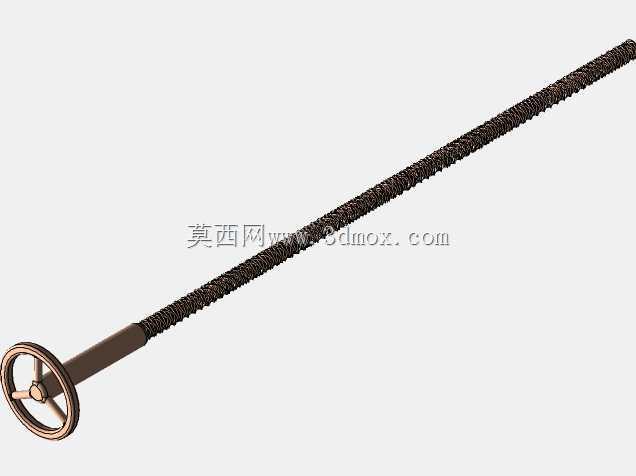

　　剪叉臂的一端通过铰接轴与台面固定铰接，另一端则安装有滑动销轴嵌入轨道槽内，在升降过程中滑动端会沿着轨道槽做水平方向的位移，配合交叉臂的角度变化实现台面的垂直升降，这种铰接加滑动的配合方式，相比两端全铰接的结构，能有效降低升降过程中的结构内应力，避免铰接点承受额外的侧向弯矩。剪叉臂采用双层交叉的布置形式，两组交叉臂通过中部的铰接轴连接形成X形支撑结构，臂体之间的铰接位置均采用带衬套的销轴连接，减少转动过程中的摩擦阻力，同时提升铰接点的耐磨性能，长期往复升降也不会出现铰接点松旷导致的台面晃动问题。驱动部分采用横向布置的液压推杆，推杆的两端分别铰接在两侧剪叉臂的对应安装位上，推杆伸缩时会推动两侧剪叉臂的夹角发生变化，

　　从而带动台面完成升降动作，横向布置的驱动方式不会占用台面下方的垂直空间，能进一步压缩结构收拢后的整体厚度，适配更多低矮安装场景的需求。从安装边界来看，这套结构收拢状态下整体高度较低，展开后最大升降行程可以覆盖常规工位作业的高度调节范围，上台面的尺寸可以根据实际使用场景适配，安装时只需要将下台面通过螺栓固定在基础安装面上，上台面根据需求固定工装、输送段或者作业面板即可，不需要额外搭建导向支撑结构。在实际选型适配时，需要注意剪叉臂滑动端的轨道润滑维护，定期在滑动销轴位置加注润滑脂，避免滑动卡滞导致升降过程出现顿挫，同时液压推杆的推力需要匹配台面的额定承重，避免超载使用导致推杆过载或者剪叉臂出现塑性变形。

　　结构设计时已经考虑了偏载工况的受力情况，剪叉臂的铰接点位置经过受力优化，当台面承受偏置载荷时，两侧剪叉臂的受力分配更均匀，不会出现单侧臂受力过大导致的结构倾斜问题，日常使用中只要保证载荷不超出额定范围，结构的运行稳定性可以满足常规工业场景的使用需求。不同于固定式高度的作业台，这种剪叉升降结构可以根据作业需求灵活调节台面高度，在装配工位上可以适配不同身高操作人员的作业高度，降低长期弯腰作业的疲劳感，在物料接驳场景可以匹配不同高度的输送线，实现物料的平稳过渡转运，在设备检修场景可以将检修部件抬升到合适的操作高度，提升检修作业的效率。结构整体没有复杂的异形零部件，所有钣金件、铰接轴、剪叉臂都可以采用常规加工工艺制作，加工成本较低，后期维护更换配件也十分方便，不需要定制特殊规格的零部件，适合中小批量的工装改造项目直接参考建模使用，建模过程中已经对所有铰接点的运动间隙做了预留，模拟运动过程中不会出现干涉问题，直接导出工程图就可以用于生产加工。
