在工业通风、气体输送、生产环节风压供给的场景里,这类蜗壳结构的离心鼓风设备是极为常见的通用流体机械,区别于轴流风机的大流量低风压特性,离心式结构依靠叶轮高速旋转产生的离心力对气体做功,能够输出更高的风压,适配需要克服管路阻力、完成定向气体输送的工况,比如生产车间的焊烟抽吸配套、小型燃烧设备的送风助燃、工业设备的散热风道增压、物料气力输送的气源供给等场景,都能见到这类设备的应用。从结构设计逻辑来看,这款设备采用了典型的阿基米德螺线蜗壳构型,蜗壳的型线设计直接决定了气体从叶轮甩出后的流道顺滑度,设计过程中需要匹配叶轮的出口流速,让气体在蜗壳内完成动能到静压能的转换,尽可能降低流道内的涡流损耗,避免局部紊流带来的振动与噪音问题。
叶轮部分采用了前向或者后向的叶片构型,从模型的结构来看,叶片与轮毂、轮盖的连接做了圆弧过渡处理,避免应力集中在焊缝或者拼接位置,毕竟设备运行时叶轮长期处于高速旋转状态,边角位置的应力集中很容易在长期交变载荷下出现疲劳开裂的问题。设备的进出风接口采用了圆形直筒结构,进风口正对叶轮的轴向中心位置,这种轴向进风的设计能够让气体均匀进入叶轮的流道,减少进气偏流带来的效率损失,出风口沿蜗壳的切线方向布置,方便对接现场的通风管路,接口的外径尺寸预留了标准法兰的安装余量,现场安装时可以直接匹配对应通径的风管法兰,不需要额外做变径转接。设备的支撑结构采用了两个下伸式的安装支脚,支脚与蜗壳壳体做了一体化的刚性连接,支脚上预留了螺栓安装的长圆孔,
一方面可以补偿安装基础的尺寸误差,另一方面设备运行产生的小幅振动可以通过支脚传递到安装基础,避免设备本体出现共振位移。驱动端的连接结构采用了直联式的设计,电机的输出轴直接与叶轮的轮毂连接,省去了皮带传动或者联轴器传动的中间环节,这种结构的优势是整体结构更紧凑,传动效率更高,不需要定期维护传动部件,当然设计时需要做好电机轴与叶轮安装位的同轴度公差控制,同轴度超差会直接导致运行时振动超标,损坏电机轴承。在实际选型适配的时候,需要重点关注设备的安装边界尺寸,蜗壳的最大外径、出风口的中心高度、支脚的安装孔间距都是现场安装必须核对的参数,尤其是在原有设备替换的场景里,安装孔位的匹配度直接决定了能不能快速完成换装,不需要重新制作安装基础。从结构细节来看,蜗壳的壳体采用了等壁厚的设计,壁厚的选择需要匹配设备的运行风压,常规中低压工况下的壁厚不需要过厚,避免不必要的重量增加,但是在蜗壳与支脚的连接位置、进出风口的法兰位置都做了局部的加厚处理,提升这些受力集中位置的结构强度。叶轮的动平衡设计是这类设备的核心要点,建模完成后需要对叶轮组件做动平衡校核,在对应的端面位置预留去重的余量,实际生产中完成叶轮焊接或者拼接后,需要在动平衡机上做校正,将剩余不平衡量控制在标准允许的范围内,避免高速运行时出现过大的振动。设备的进风口位置可以根据使用需求加装防护网或者过滤装置,避免大尺寸的杂物被吸入叶轮,打坏叶片或者造成叶轮卡滞,出风口位置可以根据管路需求加装止回阀,

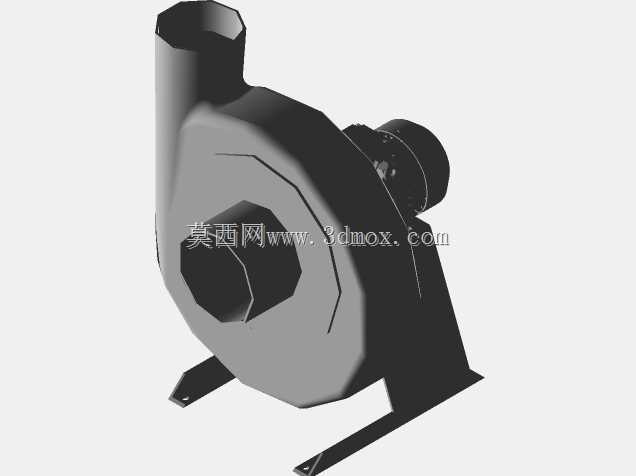

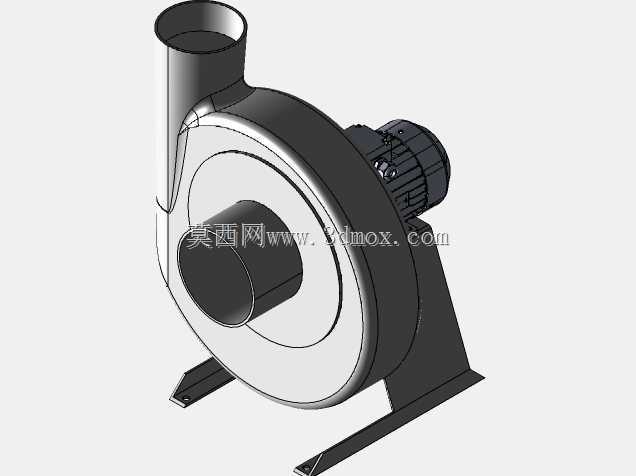

防止设备停机后管路内的气体倒流,带动叶轮反转损坏电机。在不同的应用场景下,这类设备的材质选择也有区别,普通通风场景采用常规的碳素钢板焊接即可,如果是输送腐蚀性气体的场景,就需要更换不锈钢材质或者做对应的防腐涂层处理,输送高温气体的场景还需要在电机与蜗壳的连接位置增加隔热结构,避免高温传递到电机端,导致电机温升过高影响使用寿命。从建模的细节来看,这款模型完整还原了设备的所有外部结构特征,包括蜗壳的型线过渡、支脚的安装结构、电机端的连接尺寸、进出风口的接口形式,能够直接用于设备布局的干涉检查、安装方案的模拟验证,也可以作为同类型设备结构设计的参考蓝本,帮助设计人员快速完成方案构型的搭建,减少从零开始建模的重复工作量。
