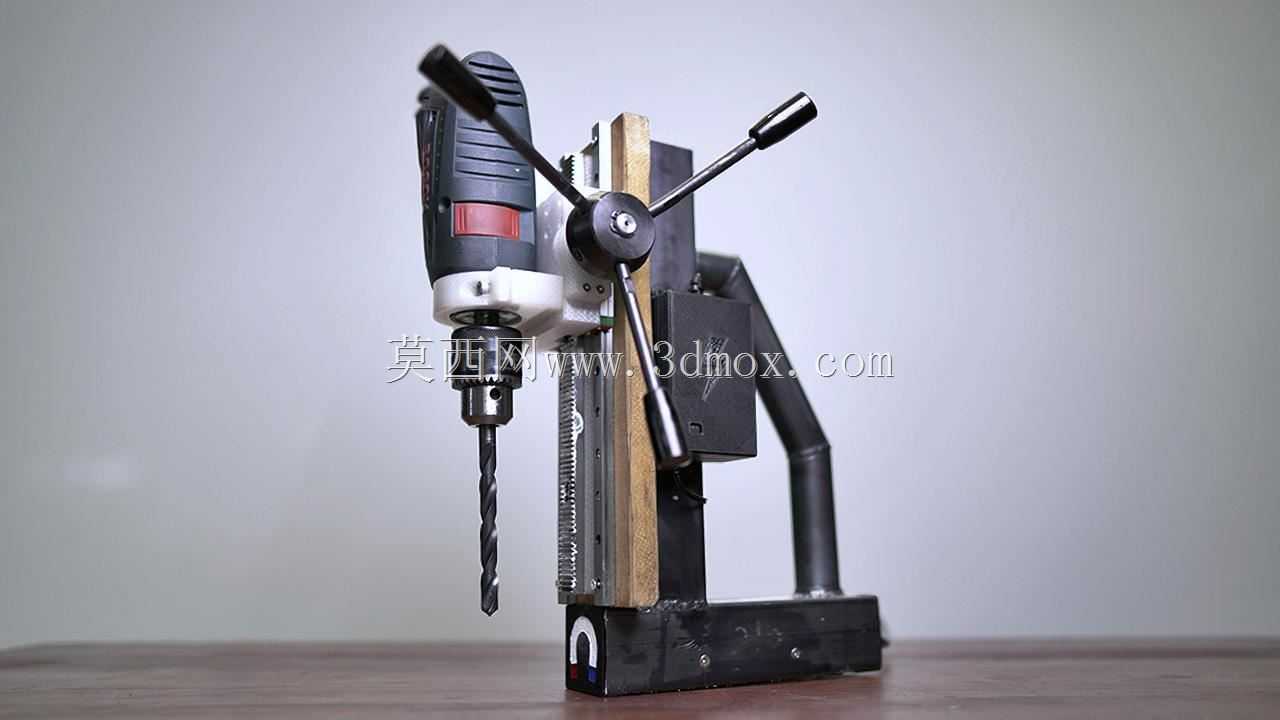

便携式磁力钻孔作业设备结构设计方案

　　在现场钢结构施工作业、大型设备维保、五金件批量修配的场景中，普通台钻受限于安装位置无法移动，手持电钻又难以保证大孔径钻孔的垂直度与进给稳定性，磁力钻的出现刚好填补了这一作业场景的空白。这款磁力钻孔设备的结构设计，核心围绕磁吸固定、稳定进给、手持操作三个核心需求展开，没有冗余的装饰性结构，所有部件的排布都优先服务于作业精度与操作便利性。设备底部的磁吸基座是整个结构的核心受力部件，设计时需要充分考虑磁吸力与基座平面度的匹配，基座底面的平面度公差控制在0.05mm以内，保证和待加工金属工件表面完全贴合，避免钻孔作业时出现基座滑移、钻头偏移的问题。

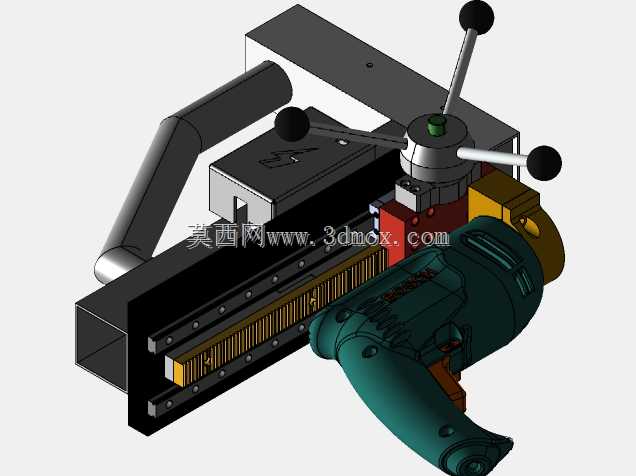

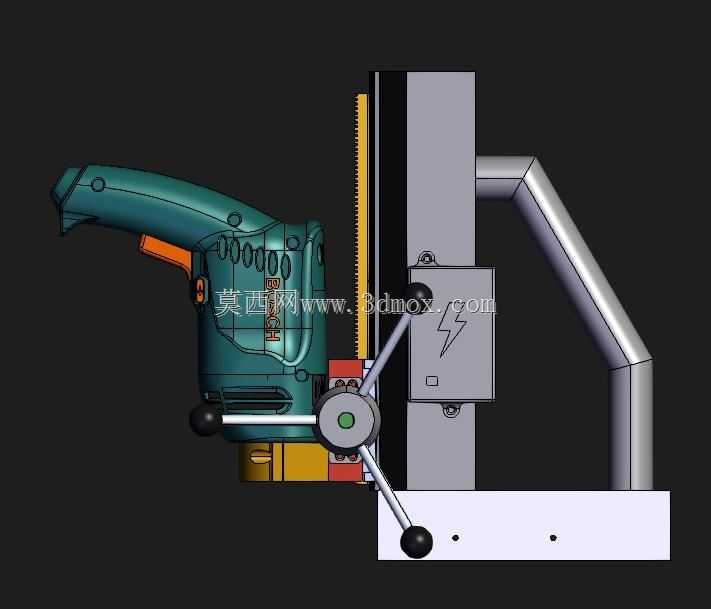

　　磁吸基座的侧边设置了独立的磁力控制拨杆，拨杆的操作力控制在15N以内，操作人员单手即可完成磁吸的通断切换，不需要额外施加过大的操作力，适配高空、狭小空间内的单手操作需求。进给机构采用了双导柱配合齿轮齿条的传动结构，两根平行导柱的同轴度公差控制在0.02mm以内，保证进给滑台上下移动时没有卡滞、偏摆的问题，齿条的模数选用1.5模，配合三球手柄的进给手轮，手轮转动一圈的进给量为3mm，操作人员可以根据钻孔的材质、孔径大小灵活控制进给速度，避免钻头崩刃或者进给过快导致的孔位超差。手持主机部分沿用了常规手电钻的握持轮廓，握把的包胶区域做了防滑纹理设计，扳机开关设置在握把的食指自然触碰位置，开关的行程控制在5mm，触发力度控制在8N，长时间握持作业也不会出现手指酸痛的问题。主机和进给滑台的连接采用了快拆式锁紧结构，不需要额外工具就能完成主机的拆装，既可以将主机固定在磁吸基座上做精准的固定式钻孔作业，也可以拆下主机作为普通手持电钻完成零散的钻孔需求，拓展了设备的使用场景。

　　设备的外形尺寸充分考虑了现场作业的空间限制，整体高度控制在380mm，基座的长宽尺寸为180mm*100mm，在保证磁吸力足够覆盖20mm孔径钻孔反作用力的前提下，尽可能缩小了设备的占用空间，哪怕是在H型钢的翼缘内侧、设备框架的狭窄间隙里也能顺利放置作业。电路控制模块集成在进给滑台的侧方位置，模块外壳做了绝缘密封处理，避免钻孔时的铁屑、切削液溅入造成电路短路，模块上设置了明显的电源指示灯与磁吸状态指示灯，操作人员不用俯身查看就能快速确认设备的工作状态。冷却管路沿着导柱侧边排布，管路出口对准钻头的切削位置，钻孔作业时切削液可以直接顺着钻头流入切削区域，带走钻孔产生的热量，延长钻头的使用寿命，同时避免铁屑飞溅伤人。

　　设计过程中特意对设备的重心做了配平调整，将重量较大的磁吸基座设置在最底部，主机与进给机构的重心落在磁吸基座的中心范围内，哪怕是在垂直立面、顶面仰钻的作业场景下，设备也不会因为重心偏移出现倾倒的问题。所有运动部件的连接位置都设置了防尘密封圈，避免钻孔产生的细小铁屑进入导柱、齿轮的配合间隙，造成部件磨损卡滞，日常维护只需要定期在导柱表面涂抹少量润滑脂即可，不需要复杂的拆解保养。针对DIY改造的需求，整个结构的连接孔位都做了标准化设计，用户可以根据自己的作业需求更换不同功率的主机、不同行程的进给结构，甚至可以加装深度限位块、角度调节座等附件，适配沉孔钻孔、斜孔钻孔等特殊作业需求，不需要对原有主体结构做大规模修改。在实际作业测试中，这款设备在10mm厚的Q235钢板上钻16mm孔径时，孔位的垂直度偏差可以控制在0.1mm以内，钻孔的表面粗糙度达到Ra6.3，完全满足钢结构安装、设备维保的精度要求，不需要后续额外的铰孔修正。
