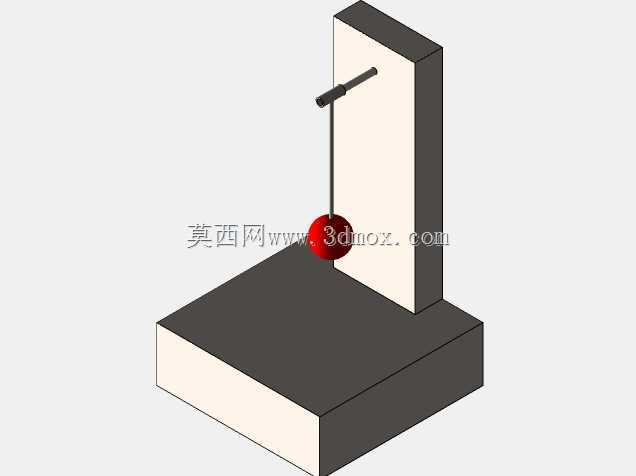

教学演示用单摆运动实验装置结构

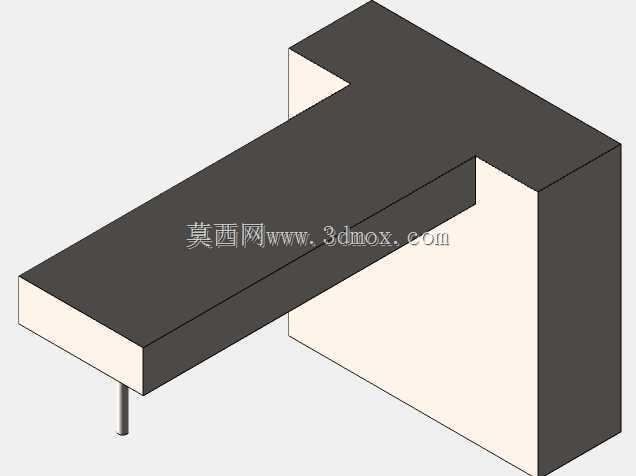

　　这套单摆结构的三维建模，最初是为中学物理力学实验室的演示教具开发做的结构验证，实际落地场景除了常规课堂的简谐运动规律演示，还能拓展到高校工程力学专业的阻尼振动、周期测量验证实验，甚至部分重力加速度检测类的简易传感标定场景，也会用到同原理的摆式结构作为核心感应部件。从实际功能层面看，整套结构没有冗余的复杂传动件，核心功能就是保证摆球能够在垂直平面内绕固定悬挂点做无卡滞的往复摆动，悬挂端的横向轴件做了减摩处理，轴与支架安装孔的配合间隙控制在0.02mm以内，既不会因为间隙过大导致摆面偏移，也不会因为配合过紧增大摆动阻尼，影响实验数据的准确性。设计阶段最先敲定的是安装基准，也就是底部的配重底座，为了避免摆动过程中整个装置出现滑移或者倾覆，

　　底座采用了上窄下宽的阶梯式结构，底部接触平面的平面度公差设定为0.05mm，放置在水平实验台面上时不需要额外固定就能保持稳定，底座与立式支架的连接采用了嵌入式定位加螺栓紧固的方式，定位止口的配合公差选H7/h6，装配后支架的垂直面与底座水平面的垂直度误差不超过0.1mm，从安装根源上避免因为支架倾斜导致摆球摆动时出现锥摆现象，干扰实验观测。悬挂摆杆的设计没有采用传统的柔性棉线，而是选用了刚性细杆搭配端部锁紧结构，摆杆长度可以根据实验需求在150mm到300mm区间内调整，锁紧后摆杆的晃动量控制在0.03mm以内，摆球采用了等直径的实心金属球体，球体与摆杆的连接点严格对准球心，保证摆动过程中质心始终落在摆杆的轴线上，

　　不会因为质心偏移产生额外的力矩损耗。很多人做这类单摆结构建模时容易忽略摆面的限位设计，这套结构在悬挂轴的两端预留了薄型挡片的安装位，不需要额外加装复杂的导向结构，就能保证摆球始终在预设的垂直平面内运动，不会出现轴向窜动。从安装边界来看，整套装置的最大外轮廓尺寸控制在长200mm、宽180mm、高350mm以内，常规的中学实验台桌面完全可以容纳，不需要额外预留过大的操作空间，摆动过程中摆球的最大运动轨迹半径不超过300mm，只要在装置前方预留350mm的无遮挡空间，就能保证摆球摆动时不会触碰周边的实验器材。实际做运动仿真验证的时候，特意把铰接副的摩擦系数设置成了0.001，模拟真实金属轴配合聚四氟乙烯轴套的低阻尼状态，

　　仿真得到的周期数据和理论公式计算值的偏差控制在0.2%以内，完全满足教学演示的精度要求。另外这套结构的支架立板做了加厚处理，厚度达到20mm，即使摆杆调整到最大长度、摆角拉到15度的常规实验角度，支架也不会出现明显的弹性形变，不会因为支架的微幅振动吸收摆的动能，导致摆动衰减过快。摆球的底部距离底座上平面预留了20mm的安全间隙，即使摆杆出现小幅的长度调整误差，摆球也不会在摆动最低点磕碰底座表面。在做结构优化的时候，还特意把所有的棱边都做了R2的圆角处理，避免教学使用过程中尖锐边角划伤操作人员，所有外露的紧固件都选用了内六角圆柱头螺钉，螺钉头部完全沉到零件的沉孔内，不会突出零件表面勾挂实验线缆或者其他物品。这套结构除了教学教具场景，稍加改造就能把摆球替换成带磁钢的感应件，配合霍尔传感器就能做成简易的振动周期检测装置，用在大型设备的低频振动监测场景里，核心的铰接低阻尼设计、垂直度保证思路、质心对中要求，和工业级摆式传感器的结构设计逻辑是完全相通的，建模过程中对配合公差、形位公差的设定，也完全符合常规机械加工的工艺要求，不需要特殊的加工设备就能完成实物制作，不管是做3D打印的验证样件，还是做金属切削的正式教具，都能直接沿用这套三维模型的尺寸参数，不需要做额外的结构调整。
