双缸发动机凸轮轴传动组件结构设计

项目分类:发动机 发布时间:2022-05-03 ID:617488
  • 双缸发动机凸轮轴传动组件结构设计
  • 双缸发动机凸轮轴传动组件结构设计
  • 双缸发动机凸轮轴传动组件结构设计
  • 双缸发动机凸轮轴传动组件结构设计
  • 双缸发动机凸轮轴传动组件结构设计
  • 双缸发动机凸轮轴传动组件结构设计
  • 双缸发动机凸轮轴传动组件结构设计
  • 双缸发动机凸轮轴传动组件结构设计
  • 双缸发动机凸轮轴传动组件结构设计
  • 双缸发动机凸轮轴传动组件结构设计
  • 双缸发动机凸轮轴传动组件结构设计
  • 双缸发动机凸轮轴传动组件结构设计
  • 双缸发动机凸轮轴传动组件结构设计
  • 双缸发动机凸轮轴传动组件结构设计

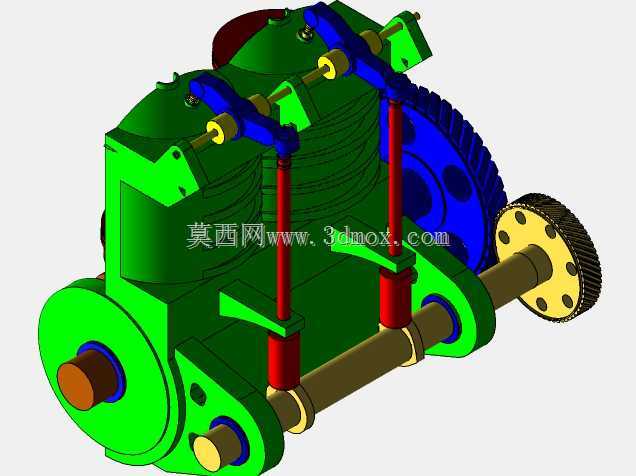

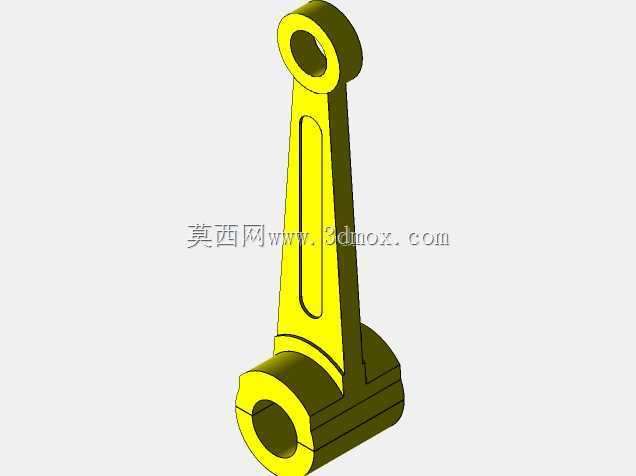

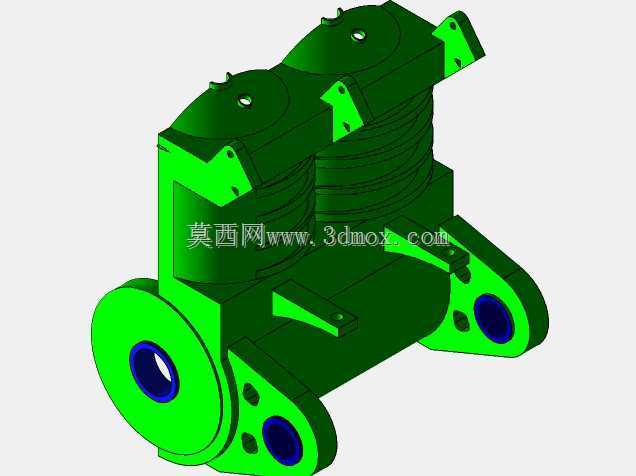

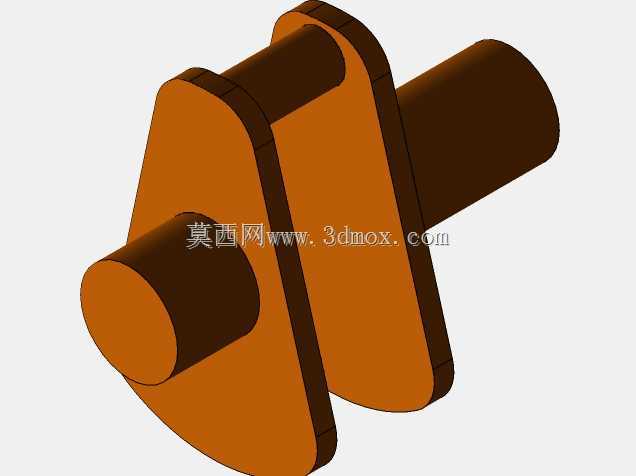

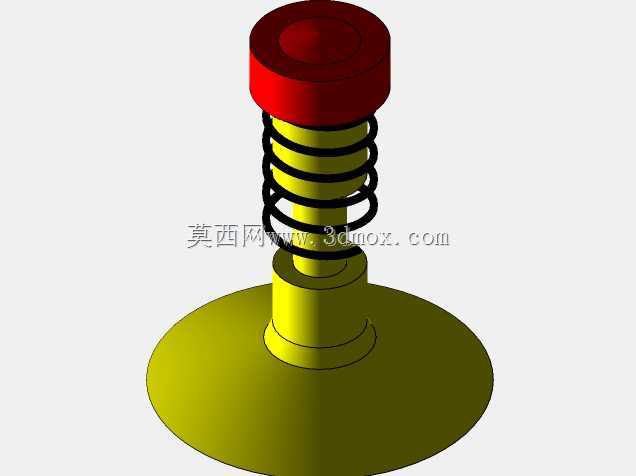

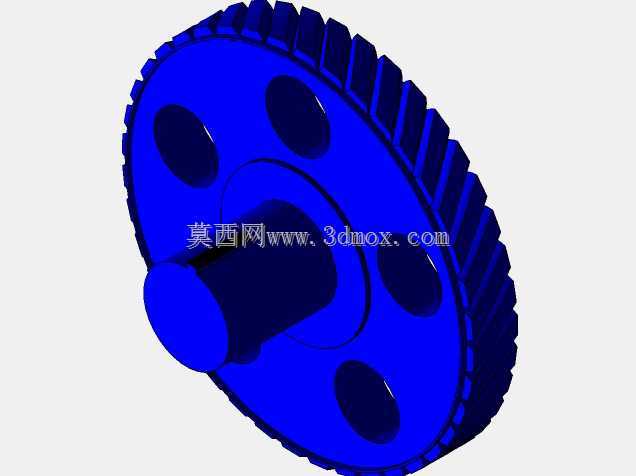

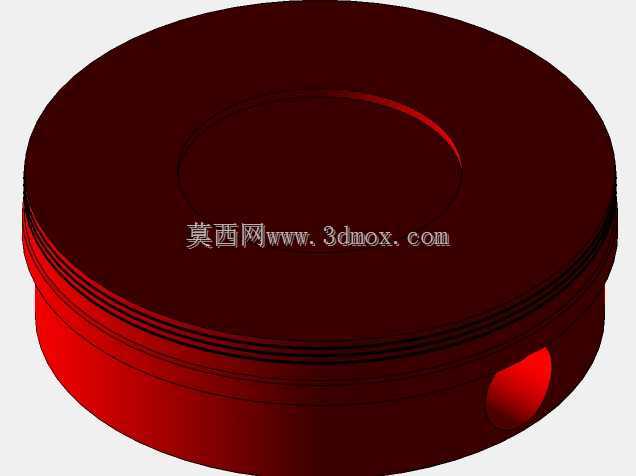

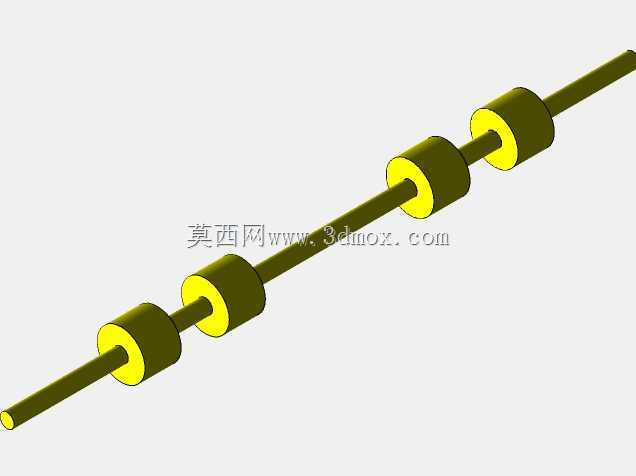

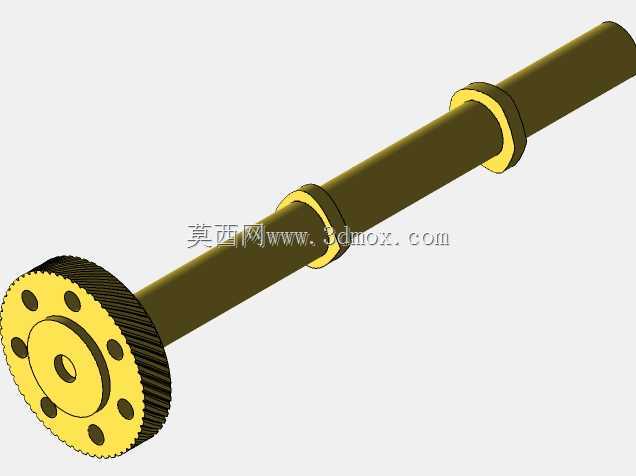

  这套轴类组件是双缸内燃发动机配气机构的核心传动零件,主要适配小排量通用双缸动力单元,常见于小型通用发电机组、园林机械动力头、轻型摩托艇动力以及小型农用作业机械的动力段,负责将曲轴输出的旋转动力按照预设的相位角度传递给气门摇臂结构,精准控制进排气门的开启与关闭时序,保证气缸内进气、压缩、做功、排气四个冲程的配气相位完全匹配活塞运行位置,避免出现气门撞活塞、进气不足排气不净等常见动力故障。从结构设计来看,零件采用一体化长轴搭配五个等径凸轮凸缘的布局,长轴本体采用等直径圆轴结构,轴身表面做了同轴度公差约束,全长范围内径向跳动公差控制在0.02mm以内,保证高速旋转时不会出现偏磨、抖动的问题;五个凸轮凸缘沿轴向等间距排布,

  每个凸缘的工作型面都按照配气相位对应的升程曲线做了轮廓修型,凸缘与轴身的连接位置做了R0.5的圆角过渡,避免应力集中导致的轴身断裂问题,凸缘的轴向位置公差控制在±0.01mm,保证每个凸轮对应驱动的气门动作时序完全匹配设计要求。在实际安装场景中,该组件需要布置在发动机缸盖的凸轮轴轴承座孔内,轴的两端分别适配标准深沟球轴承,轴承位的轴径公差采用k6过渡配合,保证轴承内圈与轴身无相对滑动,同时避免过盈量过大导致的轴承预紧力异常;轴向安装时需要预留0.1-0.15mm的轴向窜动间隙,抵消热机状态下轴件受热膨胀的伸长量,防止轴件受热顶死导致的旋转卡滞。设计过程中优先考虑了零件的加工工艺性,轴身主体可采用圆钢棒料通过一次装夹车削完成外圆加工,

  凸轮凸缘的型面可采用数控外圆磨床一次成型磨削,不需要额外的拼接、焊接工序,零件整体的材料选用40Cr调质钢,表面做高频淬火处理,淬火层深度控制在1.5-2mm,表面硬度达到HRC55-60,保证凸轮工作型面长期与摇臂接触摩擦时不会出现过早磨损、型线失真的问题。从功能匹配角度来说,这套组件的凸轮升程设计兼顾了低转速扭矩输出与高转速进排气效率,凸轮型线采用了等加速-等减速运动规律,避免气门开启和关闭瞬间的冲击载荷,降低配气机构的工作噪音,同时减少摇臂与凸轮接触位置的接触应力,延长整套配气机构的维护周期。在实际选型适配时,需要注意轴件的总长度要与缸盖的凸轮轴腔室长度匹配,两端轴承位的轴径要与缸盖上预设的轴承座孔尺寸一致,

  凸轮凸缘的轴向位置要与缸盖上每个气门的布置位置一一对应,安装时需要按照曲轴正时标记对齐凸轮轴的正时点位,保证配气相位偏差不超过±1°曲轴转角,否则会出现动力输出下降、怠速抖动、排放超标的问题。另外,该轴件在装配时需要在凸轮型面与轴承位置涂抹适配的耐高温机油,保证冷启动瞬间零件表面有足够的油膜润滑,避免干摩擦导致的型面拉伤;长期运行过程中,需要按照维护周期检查凸轮轴的轴向窜动量以及凸轮型面的磨损量,当型面磨损量超过0.1mm时需要及时更换,避免气门升程不足导致的动力下降。
